ASSEMBLY_POSITION_CODE

これはテンプレート属性です。テンプレート属性は、フィルタリングで使用したり、モデルからデータを取得して図面やレポートで使用したりできます。たとえば、レポートを作成するときに、Tekla Structures によって、レポートテンプレートに追加された属性が、対応するオブジェクトプロパティ値に置き換えられます。

このテンプレート属性は、製品の位置情報を表示します。このコードは、基準線の位置を表示します。オブジェクトの位置は、最も近い基準線に基づいて計算されます。


製品	コード
A/1	<A/2
A/2	A-B/1
A/3	<A-B/1-2
A/4	A/2
A/6	A-B/1-2
A/7	B/2

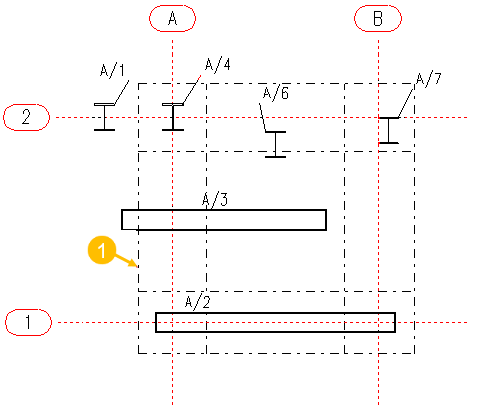

(1) TOLERANCE LINE

位置情報は x 方向および y 方向 (または z 方向) の基準線ラベルで構成されています。製品が最初または最後の基準線の外側で始まる、または終わる場合は、位置情報に < OR > の記号が含まれます。たとえば製品が A 基準線の外側で始まった場合、このフィールドには次のように表示されます。

<A/2

製品が基準線 A から公差距離 (デフォルトでは 500 mm) までの範囲に完全に収まる場合は、その基準線のラベル (A) が位置情報となります。

製品の一部または全体が公差距離の外側にある場合は、基準線ラベルの組み合わせ(A-B) が位置コードとなります。

デフォルトの公差距離を変更するには、詳細設定 XS_ASSEMBLY_POSITION_CODE_TOLERANCE=750 (例) を設定します。

コードに Z 方向を含めるには、詳細設定 XS_ASSEMBLY_POSITION_CODE_3D を TRUE に設定します。コードは、<A-B/1-2/1-+1000 のようになります。

Tekla Structures は、使用する基準線を次のように選択します。

Tekla Structures によって製品の位置がチェックされます。
製品が複数の基準線の内側にあれば、製品が基準線または面に対して平行かどうかが Tekla Structures によってチェックされます。
複数の平行な基準線が存在する場合は、最も近いものが Tekla Structures によって選択されます。
