管理者向けリリース ノーツ: [アプリケーションとコンポーネント] カタログのメンテナンス

[アプリケーションとコンポーネント] カタログを整理して使いやすいように保管します。

XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDITTRUE に設定し、XS_SYSTEM フォルダにある [アプリケーションとコンポーネント] カタログ定義ファイルを編集できるようにします。

以下を確認して修正します。

1.グループにアイテムを追加する

[グループに含まれないコンポーネント] グループを確認し、そのアイテムを適切なグループに追加します。

2.ログにエラーがないか確認します

カタログ定義ファイルのエラーなど、エラーや警告があると、[アプリケーションとコンポーネント] カタログの右下にメッセージ ログ ボタンが表示されます。

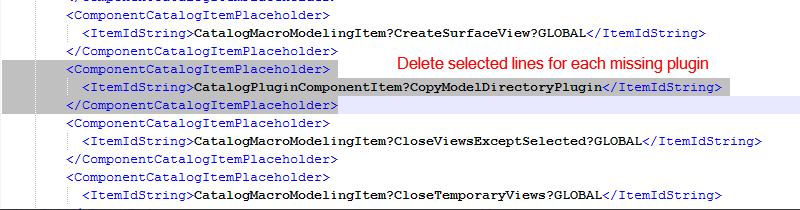

存在しないプラグインを参照している場合は、参照している ComponentCatalog.xml に移動して、その参照を手動で削除します。

これらの変更によって新たなエラーが発生しないことを確認するか、または [アプリケーションとコンポーネント] カタログの構造を変更します。少なくとも [グループに含まれないコンポーネント] および [古いカタログ] グループを確認します。

上の例のように、次のエラーが発生する場合があります。

  • CatalogPluginComponentItem?CopyModelDirectoryPlugin
  • CatalogPluginComponentItem?SaveAsModelTemplatePlugin

3.関係のないすべてのアプリケーションやコンポーネントを役割から非表示にします

  1. [グループに含まれないコンポーネント] カタログで、下部の [非表示アイテムの表示] を選択します。
  2. アプリケーションまたはコンポーネントを右クリックし、[表示/非表示] を選択します。

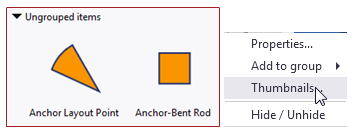

4.カスタム サムネイルを作成します

[アプリケーションとコンポーネント] カタログでのコンポーネントの出力

同じコンポーネントを異なる場面で設定を変更して使用する必要がある場合があります。コンポーネントを簡単に使用できるように、場面ごとに設定を定義して、コンポーネントをカタログに登録することができます。この機能は、一部の役割に便利です。
