鉄筋セットの新しくなった鉄筋生成方法

Tekla Structures 2024 では、非線形形状における鉄筋セットの鉄筋の生成方法がまったく新しくなりました。新しい方法では、基になるコンクリート形状に鉄筋がかなり忠実に従うため、無効な鉄筋が生じる可能性が低下します。

前の鉄筋生成方法は、複雑な形状では必ずしもうまくいくとは限らず、無効な鉄筋や不適切な鉄筋形状が生成される可能性がありました。

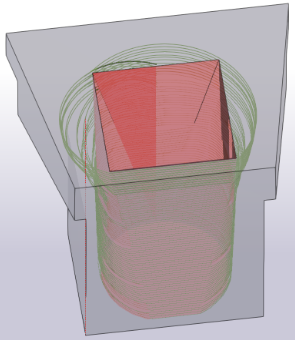

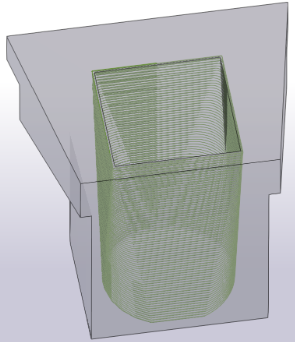

以前のバージョン	Tekla Structures 2024

これらの問題に対処するため、生成精度のユーザーコントロールも導入されました。これにより、有効な鉄筋形状の生成が確保されます。[鉄筋セット] ユーザー定義情報タブの鉄筋セットで、新しい [スムージング係数] ユーザー定義情報 (UDA) を使用できます。この設定は、複雑な形状部材内の脚の表面が、目的の鉄筋形状を生成しない場合に便利です。短すぎる連続したジグザグな鉄筋セグメントが存在する場合や、鉄筋がコンクリート表面に十分に追従していない場合などです。

[スムージング係数] は、足全体の長さに対する割合であるため、0 から 100 までの値です。脚セグメントが足全体の長さのこの割合よりも短い場合、その脚セグメントは削除されます。デフォルト値は 0.1 です。ジグザグ効果の原因となっている脚セグメントを削除するには、値を大きくします。鉄筋がコンクリート表面により忠実に追従するようにするには、値を小さくします。

鉄筋ユーザー定義情報ダイアログボックスの [形状認識] タブにある [追加点の短縮表示] 属性が、鉄筋セットの鉄筋生成でも使用されるようになりました。これにより、2 つの鉄筋脚が特定の [追加点の短縮表示] に対して 1 つと見なすことができるほど十分同一直線上にあるかどうかを判断できます。[追加点の短縮表示] 値が指定されていない場合、値は詳細設定 XS_REBAR_RECOGNITION_EXTRA_POINT_SHORTENING (既定値は 0.3) によって指定されます。一般的な [追加点の短縮表示] の値は 0.3 から 2.56 の間です。

ナンバリングにおける鉄筋の形状処理の更新

詳細設定 XS_REBAR_GEOMETRY_TYPE_IN_NUMBERING は、Tekla Structures 2023 SP1 で導入されました。これは、ナンバリングで鉄筋の形状を考慮する方法と、鉄筋を互いに比較するときに使用する鉄筋の形状のタイプを指定する場合に使用します。Tekla Structures 2024 では、この詳細設定のデフォルト値が POLYLINE から FABRICATION に変更されています。

[FABRICATION] オプションを使用して、鉄筋のセグメント化された円弧を真の円弧に変換する (= RATIONALIZED オプション) のに加えて、Tekla Structures では、[曲げが必要な最大カーブ半径] を使用して、特定の円弧をナンバリングで直線脚として扱うことができます。さらに、[直線の鉄筋として認識] ユーザー定義情報が [はい] に設定されている鉄筋も、ナンバリングで直線の鉄筋として扱われます。

たとえば、傾斜の付いた排水スラブの上面鉄筋は、多くの場合、直線の鉄筋として処理および提供できる径が小さい鉄筋です。

たとえば、選択した形状タイプ FABRICATION は、キャストユニットをナンバリングして鉄筋を比較するときにも使用されます。

鉄筋セットの鉄筋をコンクリート部材に自動的に関連付ける機能の更新

以前は特定の状況において間違った部材が選択されていたため、鉄筋セットの鉄筋の親部材を計算するアルゴリズムが変更されました。垂直鉄筋の定義が変更されています。

鉄筋全体の水平方向の長さ H が、鉄筋全体の垂直方向の長さ V に既定の係数 2 を掛けた値以上である場合、鉄筋は水平と判断され、そうでない場合、鉄筋は垂直と判断されるようになりました。

(1) = 水平鉄筋、(2) = 垂直鉄筋

一般に、鉄筋セット内の鉄筋は、次の場合に水平として扱われます。

H ≥ XS_REBAR_VERTICAL_FACTOR * V

デフォルト係数の調整の詳細については、Tekla User Assistance および詳細設定の変更点の「XS_REBAR_VERTICAL_FACTOR」を参照してください。

鉄筋の両端のユーザー定義情報

カプラーおよび端部アンカーで使用される鉄筋端部固有のユーザー定義情報が、新しい詳細設定 XS_REBAR_END_SPECIFIC_UDA_METHOD によって制御されるようになりました。デフォルト値 START_AND_END を使用すると、たとえば、開始脚と終了脚の UDA が作成されます (METHOD_START など)。この詳細設定を SHORT_AND_LONG に設定すると、短い脚と長い脚の UDA が作成されます (THREADED_LENGTH_L など)。

注:

以前のバージョンの Tekla Structures で作成されたモデルを開くときは、必ずこの詳細設定の値を確認し、必要に応じて変更してください。
この詳細設定は、RebarCoupler.Udas.dat ファイルで定義されているサフィックスよりも優先されます。ファイルで定義されているサフィックスに関係なく、この詳細設定の値に基づいて置き換えられます。

「詳細設定の変更点」および「管理者向けリリースノーツ: 鉄筋の改良点」も参照してください。

螺旋状の鉄筋の改良

螺旋状の鉄筋の長さが正しく計算され、報告されるようになりました。
[オブジェクト情報] ダイアログボックスで、螺旋状の鉄筋の回数と長さが正しく表示されるようになりました。
螺旋状の鉄筋の [回数] の丸めが正確に行われます。
プロパティパネルに、[鉄筋本数] ボックスの代わりに螺旋状の鉄筋の新しい [回数] ボックスが表示されるようになりました。

[回数] では、螺旋状の鉄筋で [除外] オプションを使用できなくなりました。
新しいテンプレート属性 ROUNDS を使用すると、レポートテンプレートや図面の鉄筋マークなど、回数が必要な場所に必ず螺旋状の鉄筋の回数を表示できます。回数は必ずしも整数であるとは限らないため、ROUNDS 属性は小数値を示しています。同じ値が [オブジェクト情報] ダイアログボックスにも表示されます。

その他の鉄筋の更新

鉄筋グループまたは溶接金網の最大鉄筋数が 1000 から 10000 に増加しました。
以前は、鉄筋セット分割線によって、スプライスの途中で重ね側またはクランク側が変わることがありました。

この状況は、たとえば、分割線が垂直面の丸い穴の端にある場合に発生します。これが改良され、重ね側またはクランク側が一貫するようになりました。
[鉄筋の形状管理] で、新しい鉄筋形状タイプ FABRICATION が使用されるようになりました。以前は、単純化されていないポリライン鉄筋の形状が使用されていたため、[鉄筋の形状管理] とレポートの間に不一致が生じる可能性がありました。
RebarShapeRules.xml ファイルが更新され、円弧を含む鉄筋形状 (形状 34 や 49 など) が、鉄筋の形状カタログおよび鉄筋の形状配置ツールから除外されました。
鉄筋の形状認識は、Tekla Structures 2023 SP4 で改善されました。

鉄筋の形状認識では、不規則な点の形状が設定された鉄筋から円弧を検出するようになりました。以前は、鉄筋の幾何点が互いに通常の角度離れて配置されている場合にのみ、鉄筋の形状認識によって円弧形状が検出されるようになっていました。

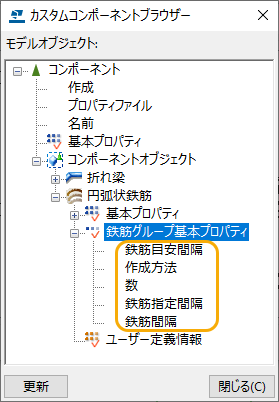

カスタムコンポーネントブラウザーの円状鉄筋グループと円弧状鉄筋グループに間隔プロパティを使用できるようになりました。また、これらの間隔プロパティをパラメータ変数にリンクできるようになりました。

この改良点は、Tekla Structures 2023 SP6 で既に導入されていました。
