引張ブレースと圧縮鉄筋 (13)
[引張ブレースと圧縮鉄筋 (13)] では、2 本の柱または梁の間に 1 つまたは 2 つのブレースを作成します。メイン部材間に圧縮鉄筋を追加することもできます。メイン部材とブレース交差の間、メイン部材と圧縮鉄筋の間にジョイントを追加できます。
[引張ブレースと圧縮鉄筋 (13)] 内で他のコンポーネントを使用して部材間のジョイントを作成できるため、コンポーネントには階層コンポーネント構造があります。[引張ブレースと圧縮鉄筋 (13)] はコンポーネント階層の最高レベル (レベル 0) にあり、ジョイントはコンポーネント階層の下位レベル (レベル 1) にあります。
作成されるオブジェクト
- ブレース (1 または 2)
- 圧縮鉄筋 (複数) (オプション)
- メイン部材とブレースの間のジョイント
- メイン部材と圧縮鉄筋の間のジョイント
- ブレース交差の接合
使用方法
| 状況 | 説明 |
|---|---|
|
|
ジョイントのある 2 つのブレース交差と 3 つの圧縮鉄筋。 |
|
|

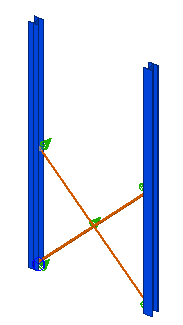

ジョイントのある 1 つのブレース。 |
|
|

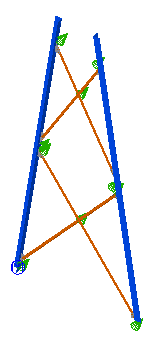

ジョイントのあるテーパーのメイン部材 (マスト施工) と 2 つのブレース交差。 |
選択順序
- 1 つ目のメイン部材 (柱または梁) を選択します。
- 2 つ目のメイン部材 (柱または梁) を選択します。
副部材を選択すると、コンポーネントが自動的に作成されます。
[画像] タブ
[ピクチャー] タブを使用して、ブレース レベルを制御します。

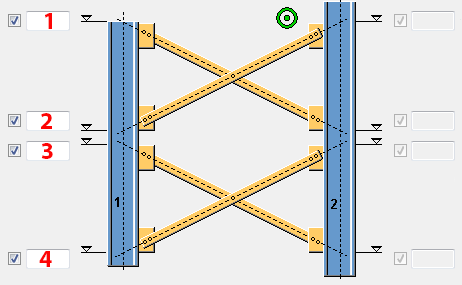

ブレース レベル
| 説明 | |
|---|---|
| 1 | 上のブレースの上部レベル。 値を入力しない場合、上部ブレースは作成されません。 |
| 2 | 上のブレースの下部レベル。 値を入力しない場合、上部ブレースは作成されません。 |
| 3 | 下のブレースの上部レベル。 |
| 4 | 下のブレースの下部レベル。 |

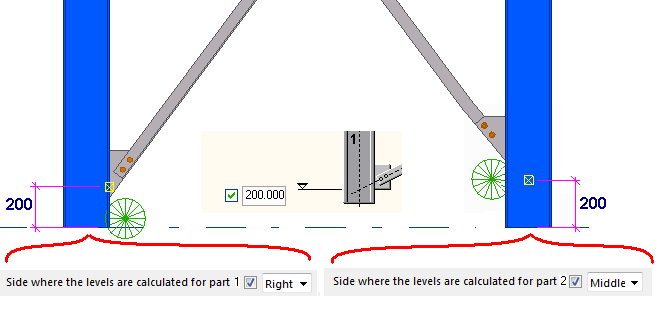

ブレース参照側
両方のメイン部材で、ブレース レベルの参照を指定します。水平方向と垂直方向の両方の参照を設定できます。
例:
ブレースのオフセット
ブレースへの垂直オフセットを定義します。x、y、または z 方向の値を入力すると、作成されたプレートまたは部材を移動できます。

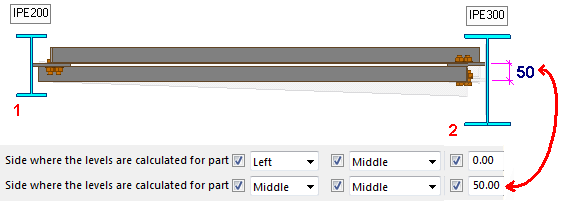

下の例では、メイン部材に不均等な寸法があり、参照が [中間] に設定されています。ブレース交差を水平に作成するには、最大部材にオフセットが入力されている必要があります。必要なオフセットは、IPE200 と IPE300 の最大差異を 2 で除算した 50mm です。
ブレースの方向
| オプション | 説明 | ||
|---|---|---|---|
| 方向 | ブレースの方向を選択します。 |
|
参照点としてのメイン部材の始点。 |
|
|
参照点としてのメイン部材の終点。 | ||
| レベルの計算 | メイン部材が平行でない場合にブレースの配置に使用する基準線を選択します。 |
|
始点から部材 1 へのオフセット (始点を通過する線と直交方向)。 |
|
|
部材 1 での始点からのオフセット (ローカル x 方向)。 | ||
|
|
部材 2 での始点からのオフセット (ローカル x 方向)。 | ||
|
|
メイン部材の始点と終点を通過する基準線 (基準線の始点からのオフセット)。 | ||
|
|
部材 1 での始点からのオフセット (z 方向)。 | ||
|
|
部材 2 での始点からのオフセット (z 方向)。 | ||
|
|
自由に定義した値。 | ||
[部材] タブ
プロパティ、ブレースの位置、および回転を制御するには、[部材] タブを使用します。さらに、ブレースの分割値および短縮値も定義できます。
| オプション | 説明 | ||
|---|---|---|---|
| ブレーシング
|
プロファイル カタログからブレースのプロファイルを選択して定義します。 | ||
| 平面におけるブレーシングの位置 |
1 つ目と 2 つ目のブレース要素の平面における位置を設定します。 |
||
| ブレースの回転 |
1 つ目と 2 つ目のブレース要素の回転を選択します。 このオプションは、ブレース要素が交差しており、交点で接続される場合に役立ちます。 |
||
| ブレースのデプス |
1 つ目と 2 つ目のブレース要素の参照点からのオフセットを選択します。 このオプションは、最初のブレースが 2 番目のブレースの近くに配置されるようにブレース要素を配置する場合に便利です。通常、最初のブレース要素は [正] に設定され、2 番目のブレース要素は [背] に設定されます。 |
||
| 斜めブレースの分割 |
斜めブレース要素が分割されるか、コンポーネントと接合されるかを選択します。 [斜材の接続の継手番号] ボックスにコンポーネントの番号を入力して、[ジョイント] タブで接合コンポーネントを定義します。 |
ブレースを分割しません。 斜めブレースの接合に使用できるコンポーネント: シーティング (30) |
|
|
1 つ目の斜めブレース要素が分割されます。 斜めブレースの接合に使用できるコンポーネント: ボルトガセット (11) |
|
||
|
2 つ目の斜めブレース要素が分割されます。 斜めブレースの接合に使用できるコンポーネント: ボルトガセット (11) |
|
||
|
両方の斜めブレース要素が分割されます。 斜めブレースの接合に使用できるコンポーネント: 筋交いガセット (169) |
|
||
| ブレース交差の接合 |
互いに重なる 2 つのブレース交差のガセット プレートを接合するかどうかを選択します。 [コンポーネント番号] ボックスにコンポーネントの番号を入力して、[ジョイント] タブで接合コンポーネントを定義します。 |
ガセット ジョイントによってブレース交差が接合されます。 斜めブレースの接合に使用できるコンポーネント: ボルトガセット (11) |
|
|
ブレース交差は接合されません。接合は、斜めブレースごとに個別に作成されます。 斜めブレースの接合に使用できるコンポーネント: ボルトガセット (11) |
|
||
| ブレース間の距離 |
ブレース要素間の距離を指定します。 ブレース要素が互いに交差する場合、この値は通常ガセット プレートの厚さを定義します。 |
||
| ブレースの短縮 |
ブレースを短縮する長さを指定します。 入力した値は、ブレースのユーザー定義情報に書き込まれます。この値は図面で使用されます。 |
||
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
[クラス] |
部材クラス番号。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
[圧縮鉄筋 (単一)] タブ
圧縮鉄筋 (単一) のプロパティを定義するには、[圧縮鉄筋 (単一)] タブを使用します。
| オプション | 説明 |
|---|---|
| 圧縮鉄筋 (単一) |
圧縮鉄筋の厚さ、幅、および高さを定義します。 |
| 鉄筋の作成 | 圧縮鉄筋を作成するかどうかを選択します。
3 つまで圧縮鉄筋を定義できます。 |
| Y オフセット
X オフセット |

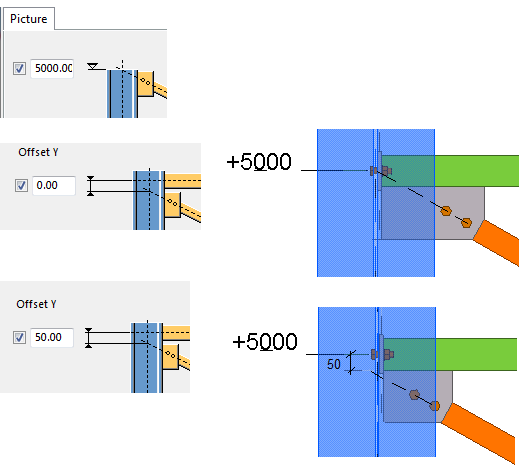

ブレースの水平オフセットと垂直オフセットを定義します。 参照は、[ピクチャー] タブで定義したレベルです。 例:
|
|
平面上の位置 回転 デプス内位置 |
圧縮鉄筋の方向を選択します。 |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
|
|
[クラス] |
部材クラス番号。 |
|
|
仕上げ |
部材の表面がどのように処理されているかを示します。 |
[ジョイント] タブ
メイン部材、斜めブレース要素、圧縮鉄筋の接続に使用するコンポーネントを定義するには、[ジョイント] タブを使用します。
| オプション | 説明 |
|---|---|
| 継手の作成 |
ブレース要素間の接合を作成するかどうかを選択します。 [いいえ]: ブレース要素のみ作成されます。 [はい]: コンポーネントはブレース要素間に追加されます。 |
|
接続先 |

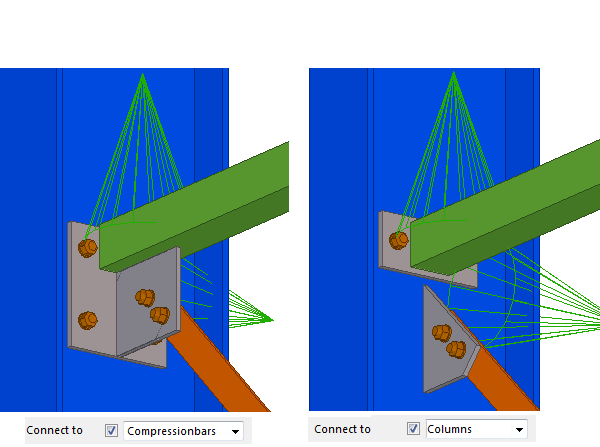

ブレース要素をメイン部材に接合するか、圧縮鉄筋に接続するかを選択します。 例:
|
|
ジョイント番号 斜材の接続の継手番号 ユーザー継手適用番号 継手の方向 |
ブレース、斜めブレース交差、または圧縮鉄筋、およびコンポーネント適用番号の接合に使用するコンポーネント番号を入力します。斜めブレース交差のジョイント方向を選択します。
|
|
継手の設定ファイル |
ジョイントの構成設定。 たとえば、CS_M13 と入力した場合、使用するジョイントで CS_M13 という設定を使用できる必要があります。 |
|
テンショナーの位置 |
[引張ブレース接合 (7)] ジョイントを使用する場合にテンショナーの位置を指定します。 |
[継手の方向] タブ
メイン部材と斜めブレースの間で使用されるジョイントの上方向、メイン部材と圧縮鉄筋の間で使用されるジョイントの上方向を制御するには、[継手の方向] タブを使用します。
以下の例では、[シーティング (30)] が [ジョイント] タブの接合コンポーネントとして定義されています。
[ユーザー定義情報] タブ
部材のユーザー定義情報 (UDA) に情報を追加するには、[ユーザー定義情報] タブを使用します。
| オプション | 説明 |
|---|---|
| 部材 | 関連情報を保存できる部材を次の中から選択します。 |
| ユーザー定義情報名 | ユーザー定義情報の名前を入力します。 |
| タイプ | ユーザー定義情報のタイプを選択します。 テキストには [文字列]、数値には [整数]、小数点付数値には [浮動]、リストの項目を選択する場合は [オプション] を使用します。 |
| 値 | ユーザー定義情報に保存する値を入力します。指定したユーザー定義情報のタイプに応じて、テキストまたは数値を入力します。 |
