参照モデルでの UDA の追加
参照モデルでユーザー定義情報を使用するには、環境に必要な参照モデル UDA が含まれていなければ、objects.inp ファイルに UDA を追加する必要があります。
注: 環境フォルダーの下にある元の objects.inp ファイルは編集しないでください。
新しいユーザー定義情報を定義するには、モデル フォルダー、プロジェクト フォルダー、または企業フォルダーに独自の objects.inp ファイルを作成します。

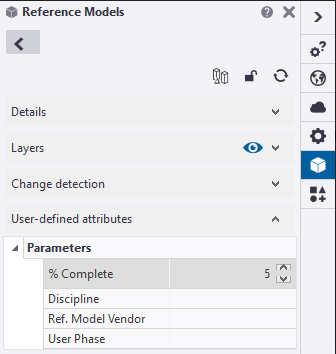

次の例は、サイド パネルのイメージに表示される UDA を作成するために objects.inp ファイルに追加する必要があるテキストを示しています。
/***************************************************************************/
/* Reference attributes */
/***************************************************************************/
reference(0,"j_Reference_model")
{
tab_page("","jd_Parameters",10)
{
attribute("VENDOR", "Ref. Model Vendor", string, "%s", no, none, "0.0", "0.0")
{
value("", 0)
}
attribute("DISCIPLINE", "Discipline", string, "%s", no, none, "0.0", "0.0")
{
value("", 0)
}
attribute("PERCENT_COMPLETE", "% Complete", integer, "%s", no, none, "0.0", "0.0")
{
value("", 0)
}
unique_attribute("USER_PHASE", "User Phase", string, "%s", yes, none, "0.0", "0.0")
{
value("", 0)
}
}
modify(1)
}
