頂点ハンチ (106)

[頂点ハンチ (106)] は、ポータルフレームの頂点にある 2 つの垂木を接続します。コンポーネントは、他の同様の状況でも使用することができます。

作成されるオブジェクト


状況	説明

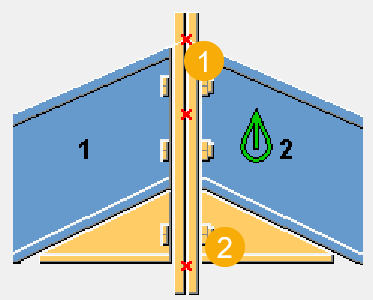

	垂木は、2 枚のエンドプレートで接続されています。ハンチプレートが作成されます。


	説明
1	エンドプレート
2	ハンチプレート

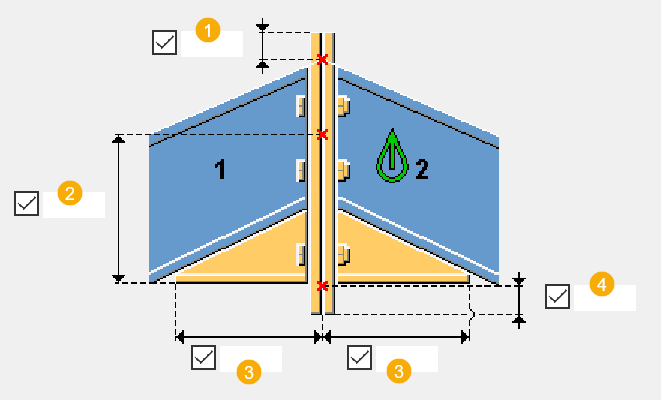

[画像] タブを使用して、ジョイントの寸法を定義します。


	説明
1	垂木上フランジ間の交点の上におけるエンドプレート寸法
2	ハンチ設計高メイン垂木の中心線とエンドプレート間の垂直線の交点から、同じ垂直線上にあるハンチプレートの下フランジの交点までの垂直距離。
3	ハンチプレートの縁端からエンドプレート間の垂直線までの水平寸法
4	ハンチフランジ間の交点の下における最小エンドプレート寸法実際の寸法は、エンドプレートの長さを切り上げるために大きくなる可能性があります。

部材プロパティを定義するには、[部材] タブを使用します。


オプション	説明	デフォルト
マーク	部材マークの頭文字および開始番号。一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。	デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。
材質	材質の等級。	デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。
名前	図面およびレポートに表示される名前。
仕上げ	部材の表面がどのように処理されているかを示します。

[パラメーター] タブを使用して、エンドプレートの位置を定義します。


オプション	説明
	デフォルトエンドプレートは、2 つの垂木の間の角度を二等分します。ハンチプレートは、エンドプレートと同じ角度で配置されます。オートデフォルトにより、このオプションを変更できます。

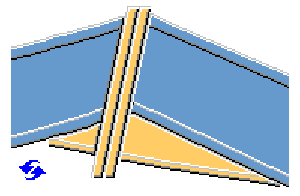

	エンドプレートは、垂直に配置されます。
	エンドプレートは、2 つの垂木の間の角度を二等分します。

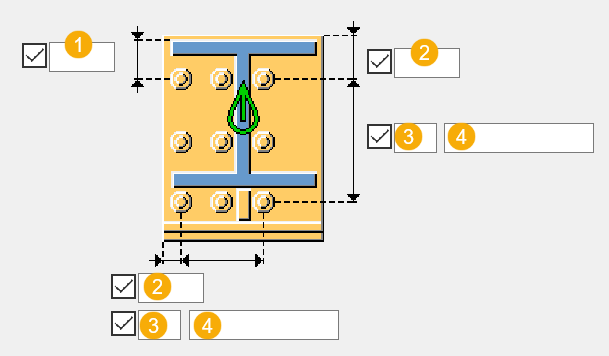

[ボルト] タブを使用して、ボルトグループ寸法とボルトプロパティを定義します。


	説明
1	垂直方向のボルトグループの位置の寸法。
2	ボルト縁端距離。縁端距離とは、ボルトの中心から部材の端部までの距離です。
3	ボルト本数。
4	ボルト間隔。ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。


オプション	説明	デフォルト
ボルトサイズ	ボルト径。	使用可能なサイズは、ボルトセットカタログに定義されています。
ボルトセット名	コンポーネント内で使用するボルトセット名です。	使用可能なボルトセットは、ボルトセットカタログに定義されています。
呼びに加える値	ボルトと孔の間のギャップです。
部材内ネジ	軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。頭なしボルトを使用する場合は無視されます。	`はい`
現場/工場	ボルトの取り付け作業を行う場所です。	`現場`

長孔、調整孔、小さな孔を定義できます。


オプション	説明	デフォルト
1	長孔の垂直寸法です。	`0`。丸孔になります。
2	長孔の水平寸法、または調整孔のクリアランスです。	`0`。丸孔になります。
孔タイプ	[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。
長孔の回転	孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。
長孔部材	長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。

選択したチェックボックスによって、ボルトセットに使用されるコンポーネントオブジェクト (ボルト、ワッシャー、およびナット) が定義されます。

孔のみを作成する場合は、チェックボックスをすべてオフにします。

既存のコンポーネントのボルトセットを変更するには、[変更の結果] チェックボックスをオンにし、[変更] をクリックします。

ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。


オプション	説明
	デフォルト千鳥なしオートデフォルトにより、このオプションを変更できます。
	千鳥なし
	千鳥タイプ 1
	千鳥タイプ 2
	千鳥タイプ 3
	千鳥タイプ 4
