部材の安全率の表示

解析モデルを解析アプリケーションにエクスポートして解析を実行したら、解析結果を表示することができます。視覚的に確認できるように、オブジェクトグループに含まれる鉄骨部材の安全率を色分けして物理モデルに表示することができます。

開始する前に、正しい解析モデルで[結果取得]または[選択部材の結果取得]コマンドを使用して解析結果を保存したことを確認します。

  1. 安全率を表示する部材が含まれるオブジェクトグループを作成します。
  2. [ビュー]タブで、[オブジェクトの表示設定]をクリックします。
  3. [オブジェクト表現] ダイアログ ボックスで、次のようにします。
    1. 安全率を表示するオブジェクトグループを選択します。
    2. [カラー]列で、リストから[解析の安全率]を選択します。

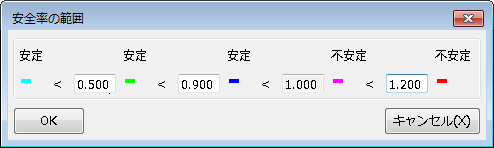

  4. [安全率の範囲] ダイアログ ボックスで、次のようにします。
    1. Tekla Structuresで安全な部材と不安定な部材を示すために使用される各色について、安全率の範囲を設定します。
    2. [OK]をクリックします。
  5. [オブジェクト表現]ダイアログボックスで、[変更]をクリックします。

Tekla Structuresで、選択した解析モデルの鉄骨部材の安全率が次の色で表示されます。
