Tekla Structures の操作に関するログファイル

Tekla Structures は、モデルのナンバリングやモデルの保存などの操作を実行するときに、Tekla Structures の操作に関する情報をログファイルに書き込みます。


ファイル	説明
analysis.log	Tekla Structures では、解析を実行すると情報がこのファイルに格納されます。このファイルには、荷重分布の実施中に発生したエラーに関する情報も含まれます。このログファイルは、現在のモデルフォルダーに保存されます。
check_database.log	Tekla Structures では、ファイルメニュー > エラーチェックと修復 > モデルで、[修復] コマンドを実行すると、このファイルに情報が保存されます。このログファイルは、現在のモデルフォルダに保存されます。
ClashCheck.log	最後に実行された干渉チェックで見つかった干渉が含まれます。このログファイルは、現在のモデルフォルダーに保存されます。
ClientLog_cat.txt ClientLog_dog.txt	クライアントログファイルには、共有サービスへの接続や共有サービスの状態など、Tekla Model Sharing 共有サービスに関する診断情報とエラーメッセージが含まれています。クライアントログファイルは、デフォルトでは \Users\<user>\AppData\Local\Tekla DataSharing フォルダーに保存されます。この情報によってディスク容量が過剰に使用されないように、最大サイズがそれぞれ 1 MB のクライアントログファイルが 2 つ用意されています。1 つのファイルが最大ファイルサイズに達すると、ログの書き込みが他のファイルに変更されます。アクティブなクライアントログファイルが変更されるたびに、現在のログファイルに保存されていた情報がすべてクリアされた後、新しいログ情報がログファイルに書き込まれます。
ComponentCatalog_<user>.log	[アプリケーションとコンポーネント] カタログに関連するトラブルシューティング情報と、[アプリケーションとコンポーネント] カタログで発生したエラーが含まれています。たとえば、カタログ定義ファイルのエラーは ComponentCatalog_<user>.log ファイルに保存されます。このログファイルは、現在のモデルフォルダーの下の \logs フォルダーに保存されます。 [アプリケーションとコンポーネント] カタログに関連する限られた数の古いログメッセージがアーカイブされ、ComponentCatalog_<user>.bak.log ファイルに保存されます。このファイルには、約 1024 KB のデータが含まれています。
conflict.log	マルチユーザーモードで複数のユーザーがオブジェクトを変更したときに発生した競合が含まれます。このログファイルは、現在のモデルフォルダーに保存されます。
DocumentManager_<user>.log	[ドキュメント管理] カタログに関連するトラブルシューティング情報と、[ドキュメント管理] カタログで発生したエラーが含まれています。このログファイルは、現在のモデルフォルダーの下の \logs フォルダーに保存されます。 [ドキュメント管理] に関連する限られた数の古いログメッセージがアーカイブされ、DocumentManager_<user>.bak.log ファイルに保存されます。このファイルには、約 256 KB のデータが含まれています。
DPMPrinter_<user>.log	印刷に関連するトラブルシューティング情報と、図面またはレポートを印刷するときにプリンター、プロットファイル、または PDF ファイルに発生したエラーが含まれています。このログファイルは、現在のモデルフォルダーの下の \logs フォルダーに保存されます。印刷に関連する限られた数の古いログメッセージがアーカイブされ、DPMPrinter2_ <user>.log ファイルに保存されます。このファイルには、約 1024 KB のデータが含まれています。
drawing_cloning.log	複製された図面に関する情報が含まれます。このログファイルは、現在のモデルフォルダーに保存されます。
drawing_history.log	図面履歴に関する情報が含まれます。ファイルの内容を定義するには、詳細設定 XS_DRAWING_HISTORY_LOG_TYPE を使用します。このログファイルは、現在のモデルフォルダに保存されます。
dstv_nc.log	NC ファイルを作成するたびに、処理された製品に関する情報が Tekla Structures によりこのファイルに格納されます。このログファイルは、現在のモデルフォルダーに保存されます。
error_<user>_<YYYYMMDD>_<HHMMSS>.log	Tekla Structures でエラーが発生するたびに、エラーログファイルにエラーが保存されます。エラーログファイルには、特定の時刻に発生したエラーの説明が含まれています。たとえば、2019 年 4 月 1 日の午前 9:15:30 にエラーが発生した場合、関連するエラーログファイルの名前は error_<user>_20190401_091530.log です。このログファイルは、現在のモデルフォルダーの下の \logs フォルダーに保存されます。
filetranerror.log	Albion、Ayrshire、Hispan などの冷間圧延コンポーネントでのみ使用されます。[ファイル転送] コンポーネントが想定どおりに機能しない場合、Tekla Structures によりエラーメッセージがこのファイルに格納されます。このログファイルは、現在のモデルフォルダーに保存されます。
modelsharing.log	Tekla Model Sharing で実行された共有オペレーションが含まれています。たとえば、共有モデルを開いて、他のユーザーが行った変更を読み取ると、modelsharing.log ファイルに保存されます。このログファイルは、現在のモデルフォルダーの下の \logs フォルダーに保存されます。
numberinghistory.txt	モデルで実行された各ナンバリングセッションの完全な詳細が含まれます。各セッションがファイルの別々のブロックに格納されます。このログファイルは、現在のモデルフォルダーに保存されます。
PublishToTrimbleConnect.log	Tekla Structures モデルをリンクされた Trimble Connect プロジェクトに `.tekla` ファイルとしてアップロードするときに発生したアップロード情報とエラーが含まれています。このログファイルは、現在のモデルフォルダーの下の \logs フォルダーに保存されます。
save_history.log	モデルを保存するたびに、Tekla Structures により情報がこのファイルに格納されます。このログファイルは、現在のモデルフォルダーに保存されます。
sharingfacade.log	Tekla Model Sharing 共有サービスでエラーが発生した場合のクライアントログファイルの重要な情報が含まれています。このログファイルは、現在のモデルフォルダーの下の \logs フォルダーに保存されます。
TeklaStructures_<user>.log	モデルを開いてから閉じるまでの Tekla Structures セッション全体に関する情報が含まれます。このファイルには、エラーや、使用されたカタログに関する情報などが含まれます。この一時ログファイルは \TeklaStructuresModels フォルダーに保存され、Tekla Structures を閉じると削除されます。
UserFeedbackLog.txt	Tekla Structures をどのように使用しているかに関する使用状況データが含まれています。このログファイルは、\TeklaStructuresModels フォルダーに保存されます。 Tekla Structures ログビューワーで開くことができる他のログファイルとは異なり、UserFeedbackLog.txt ログファイルは常にデフォルトのテキストエディターで開かれます。ビューアーを変更するオプションは、UserFeedbackLog.txt ファイルでは機能しません。
wizard.log	図面のルールセット (ウィザード) ファイルを実行すると、Tekla Structures により情報がこのファイルに格納されます。このファイルには、エラーや、作成された図面数などが含まれます。このログファイルは、現在のモデルフォルダーに保存されます。

ログファイルの表示

ほとんどのログファイルは、Tekla Structures ログビューワーか、ファイルタイプに関連付けられているアプリケーション (メモ帳など) で表示できます。

ログファイルに部材または製品に関する情報が含まれている場合、モデル内の部材または製品を確認できます。ログファイル内で、部材または製品が含まれている行を選択します。

部材と製品には頭マーク guid があります。

Tekla Structures は、モデル内の部材をハイライト表示します。複数の部材または製品が含まれる行を選択すると、Tekla Structures が、モデル内のすべての部材をハイライト表示します。異なる行の部材を選択することもできます。

ヒント:

部材または製品が含まれている行を右クリックすることにより、ログファイルから部材または製品の右クリックメニューを開くことができます。Tekla Structures では、モデルで部材または製品を右クリックときと同じメニューが表示されます。

ログ履歴を表示するモデルを開きます。
[ファイル] メニューで、[ログ] をクリックし、ログファイルを選択します。
- 干渉チェック履歴ログ (ClashCheck.log)
- セッション履歴ログ (TeklaStructures_<user>.log)
- ナンバリング履歴 (numberinghistory.txt)
- 保存履歴ログ (save_history.log)
- 図面履歴ログ (drawing_history.log)
- 解析履歴ログ (analysis.log)
- 使用状況データのログ (UserFeedbackLog.txt)
次のいずれかの方法でログファイルを表示します。
- ログファイルをログビューワーで表示するには、ファイル > ログで [Tekla Structures ログビューワーで表示] を選択します。
  注:
  UserFeedbackLog.txt ログファイルを Tekla Structures ログビューワーで表示することはできません。
- ファイルタイプに関連付けられているアプリケーションでログファイルを表示するには、ファイル > ログで [デフォルトのアプリケーションで表示] を選択します。

セッション履歴ログファイルの名前と場所を変更する

セッション履歴ログファイル (TeklaStructures_<user>.log) の名前と場所を変更できます。

他のユーザーが Tekla Structures のインストールを管理している場合は、指示がない限り、これらの設定を変更しないでください。

Windows ユーザー名と .log ファイル拡張子は、名前のカスタマイズ可能な部分の後に常に追加されます。

適切な初期化ファイルを編集のために開きます。

たとえば、user.ini または company.ini などです。
セッション履歴ログファイルの名前を変更するには、初期化ファイルに次の行を追加します。

set XS_LOG_FILE_NAME=<name of the file>

例:

set XS_LOG_FILE_NAME=sessionhistory

Windows ユーザー名が「achilles」の場合、ログファイル名は sessionhistory_achilles.log になります。

デフォルトの名前は、TeklaStructures_<user>.log です。
セッション履歴ログファイルの保存場所を変更するには、初期化ファイルに次の行を追加します。

set XS_LOGPATH=<location of the file>

他に場所が設定されていない場合、ファイルはモデルフォルダの親フォルダに保存されます (デフォルト c:\TeklaStructuresModels)。
初期化ファイルを保存します。
Tekla Structures を再起動して、変更内容を反映させます。

参照項目

ナンバリング履歴ログファイル

numberinghistory.txt ログファイルには、モデルで実行された各ナンバリングセッションの完全な詳細が含まれます。各ナンバリングセッションがファイルの別々のブロックに格納されます。

あるマークシリーズが別のマークシリーズと重複する場合、ログファイルにエラーが書き込まれます。

注:

numberinghistory.txt ログファイルを削除した場合、次にナンバリングを実行したときに、Tekla Structures により同じ名前の新しいファイルが作成されます。新しいファイルには、それまでのナンバリングセッション履歴は含まれません。

例

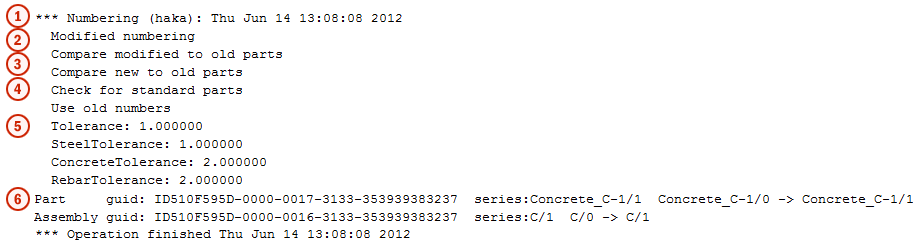

この例は、numberinghistory.txt ログファイルの内容を示しています。


1	ユーザー名、ナンバリングの日時
2	ナンバリング方法 `Modified numbering` は、[変更部分 (部材)] コマンドを実行した場合に表示されます。 `Modified numbering for selected series` は、[選択オブジェクトのシリーズのナンバリング] コマンドを実行した場合に表示されます。 `Diagnose & Repair Numbering: All` は、[ナンバリングのエラーチェックと修復: すべて] コマンドを実行した場合に表示されます。 `Diagnose & Repair Numbering: Series of selected objects` は、[ナンバリングのエラーチェックと修復: 選択オブジェクトのシリーズ] コマンドを実行した場合に表示されます。 `Renumber all` は、[ナンバリング設定] ダイアログボックスの [すべてのマークの付け直し] オプションを選択した場合に表示されます。
3	[ナンバリング設定] ダイアログボックスで設定される以下に示すいくつかの [比較] オプションは、それらがデフォルト値と異なる設定になっている場合にのみ numbering.history ログファイルで表示されます。 `Compare modified to old parts` `Compare new to old part` `No holes comparing` `No part name comparing` `Beam orientation` `Column orientation` 以下に示すいくつかの [比較] オプションはまったく表示されません。鉄筋埋め込み半製品仕上げ材
4	ナンバリングのオプション `Use old numbers` は、[ナンバリング設定] ダイアログボックスの [欠番 (マーク) の利用] オプションを選択した場合にのみ表示されます。 `Check for standard parts` は、[ナンバリング設定] ダイアログボックスの [標準部材ライブラリーの使用] オプションを選択した場合にのみ表示されます。
5	許容値は [ナンバリング設定] ダイアログボックスで設定します。
6	その 1 回のナンバリングセッションにおけるマークおよびマークシリーズの変更点

参照項目

マークシリーズのオーバーラップ

ナンバリング履歴ログファイル内のマークシリーズ

Tekla Structures では、numberinghistory.txt ログファイルに、ナンバリングされた部材と製品に関する情報が示されます。

例 1

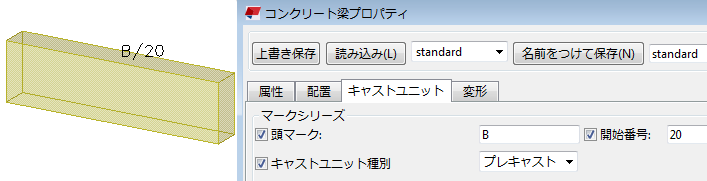

1 つのコンクリート梁 B/20 が作成され、ナンバリングされた後の numberinghistory.txt ログ。


1	部材マーク GUID `ID510F595D-0000-0030-3133-353939383335` の部材がマークシリーズ `Concrete_B-20/1` に含まれています。この部材がこのマークシリーズの 1 つ目の部材になります。`Concrete_B-20/0 -> Concrete_B-20/1`.
2	製品マーク部材の製品 ID は `ID510F595D-0000-002F-3133-353939383335` です。部材は、`B/20` 製品マークシリーズ (キャストユニットマークシリーズでもある) に属しています。部材には製品マークが割り当てられます。`B/20: B/0 -> B/20`.

例 2

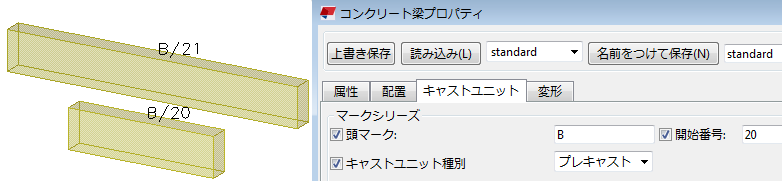

もう 1 つのコンクリート梁 B/21 が作成され、ナンバリングされた後の numberinghistory.txt ログ。


1	新しい部材の部材マーク ID `ID510F595D-0000-0030-3133-353939383335` の部材がマークシリーズ `Concrete_B-20/1` に含まれています。この部材がこのマークシリーズの 2 つ目の部材になります。`Concrete_B-20/0 -> Concrete_B-20/2`.
2	製品マーク部材の製品 ID は `ID510F595D-0000-002F-3133-353939383335` です。部材は、`B/20` 製品マークシリーズ (キャストユニットマークシリーズでもある) に属しています。部材には製品マークが割り当てられます。`B/20 B/0 -> B/21`.
