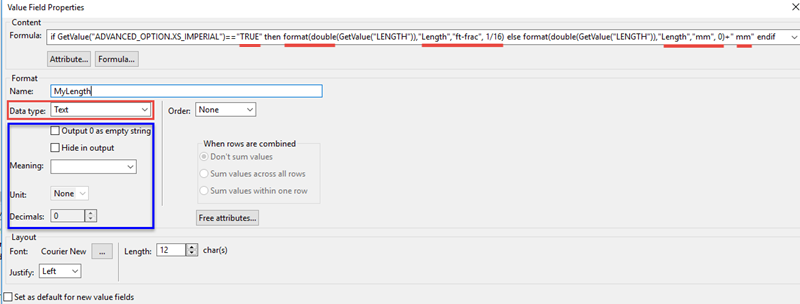

値フィールドで使用する形式は 2 つの方法で定義できます。[値フィールドプロパティ] ダイアログ ボックスで [タイプ]、[意味]、[単位]、[小数点] のフィールドを入力するか、または [式] フィールドで式を作成するという方法です。式ではフォーマット機能を使用して、属性値をフォーマットされた情報文字列に変換できます。

式でフォーマット機能を使用するときは、常に [値フィールドプロパティ] ダイアログ ボックスで [タイプ] を [テキスト] に設定します。[フォーマット] 領域の他のフィールドは空白のままにしておきます。

たとえば、レポートで属性値を小数点付数値に変換する場合、変換機能 double をフォーマット機能に含める必要があります。

単位と小数点のデフォルト値は contentattributes_global.lst ファイルで定義されています。フォーマット機能は、フォーマット機能で定義した内容に基づいて属性値をフォーマットされた情報文字列に変換します。フォーマット機能は、contentattributes_global.lst ファイル内の定義および [値フィールドプロパティ] ダイアログ ボックスの [フォーマット] 領域に定義された設定に優先されます。

上記の式を使用した場合のレポートでの結果の例:

Mesh Information:
Geometry Size: 4/4-150/150-2750*2000
Length: 9'-1/4"
Height: 6'-6 3/4"

XS_IMPERIAL 詳細設定に TRUE ではなく FALSE を設定した場合の式の結果の例:

Mesh Information:
Geometry Size: 4/4-150/150-2750*2000
Length: 2750 mm
Height: 2000 mm

有効な単位と精度の文字列のリストについては、..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\settings フォルダにある valuefieldclasses.lst ファイルを参照してください。このファイルは変更しないでください。以下は、ファイルの内容の一例です。Tekla Structures のバージョンによって異なる場合があります。

// ---------------------------------------------------------------------------------------
//
// - Use only letters, numbers, slashes and underlines.
//
// ---------------------------------------------------------------------------------------
//
// Class               =        units { presicions }

Length                 =        mm, dm, cm, m, inch, ft, yd, inch-frac {1/2, 1/4, 1/8, 1/16 }, ft-frac { 1/2, 1/4, 1/8, 1/16 }
Angle                  =        Degrees, radians
Area                   =        mm2, cm2, dm2, m2, sq.inch, sq.ft, sq.yd
Area/length            =        mm2/m, cm2/m, dm2/m, m2/m, in2/in, in2/ft, ft2/ft, sq.yd/ft
Volume                 =        mm3, cm3, dm3, m3, cu.in, cu.ft, cu.yd
Weight                 =        kg, T, N, lbf, kip
Weight/length          =        kg/m, T/m, N/m, daN/m, kN/m, lbf/ft
Density                =        kg/m3, T/m3, N/m3, kN/m3, lbf/ft3
Temperature            =        Kelvin, Celsius, Fahrenheit
Section_modulus        =        mm3, cm3, in3
Moment_of_inertia      =        mm4, cm4, in4
Warping_modulus        =        mm6, cm6, in6
Force                  =        kg, T, N, daN, kN, lbf, kip
Force/length           =        kg/m, T/m, N/m, daN/m, kN/m, lbf/in, lbf/ft, kip/in, kip/ft
Force/area             =        kg/m, kg/cm, kg/mm, T/m, T/cm, T/mm, N/m, N/cm, N/mm, daN/m, daN/cm, daN/mm, kN/m, kN/cm, kN/mm, lbf/in, lbf/ft, kip/in, kip/ft
Moment                 =        kgm, Tm, Nm, daNm, kNm, lbf-in, lbf-ft, kip-in, kip-ft
Moment/length          =        kgm/m, Tm/m, Nm/m, daNm/m, kNm/m, lbf-ft/ft, kip-ft/ft
Stress                 =        kg/m2, kg/cm2, kg/mm2, T/m2, T/cm2, T/mm2, N/m2, N/cm2, N/mm2, daN/m2, daN/cm2, daN/mm2, kN/m2, kN/cm2, kN/mm2, psi, psf, ksi, ksf
Date                   =        dd.mm.yyyy, mm.dd.yyyy, mm/dd/yyyy, yyyy/mm/dd, dd-mm-yy, dd-mm-yy, yyyy-mm-dd, dd/mm/yy
Time                   =        hh:mm:ss, hh:mm:ss:am/pm
Date&&Time             =        dd.mm.yyyy, mm.dd.yyyy, mm/dd/yyyy, yyyy/mm/dd, dd-mm-yy, dd-mm-yyyy, yyyy-mm-dd, dd/mm/yy
Date_local             =        dd.mm.yyyy, mm.dd.yyyy, mm/dd/yyyy, yyyy/mm/dd, dd-mm-yy, dd-mm-yyyy, yyyy-mm-dd, dd/mm/yy
Time_local             =        hh:mm:ss, hh:mm:ss:am/pm
Date&&Time_local       =        dd.mm.yyyy, mm.dd.yyyy, mm/dd/yyyy, yyyy/mm/dd, dd-mm-yy, dd-mm-yyyy, yyyy-mm-dd, dd/mm/yyLeadingZeroes
LeadingZeroes
DistanceList           =        mm, dm, cm, m, inch, ft, yd, inch-frac {1/2, 1/4, 1/8, 1/16 }, ft-frac { 1/2, 1/4, 1/8, 1/16 }

値フィールド、フォーマット、フォーマット機能、およびその他の機能の詳細については、「」を参照してください。
