.pdfのレポートテンプレートの作成

Tekla Structures
2021
Tekla Structures

.pdfのレポートテンプレートの作成

.pdf レポートに使用するグラフィック テンプレートを作成できます。

  1. [ファイル] メニューで、[エディタ] > [テンプレートエディタ] を選択します。
  2. [ファイル] > [新規作成] > [グラフィックテンプレート] を選択します。
  3. [編集] > [プロパティ(&P)] をクリックします。

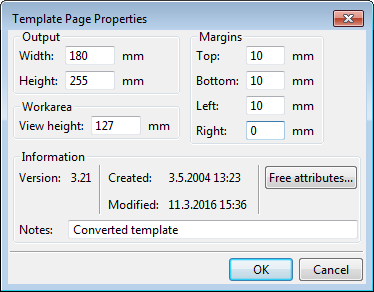

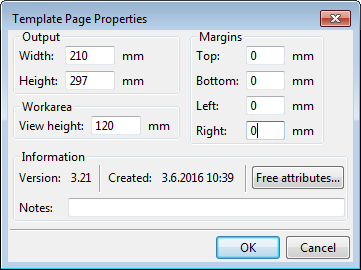

  4. [テンプレートページプロパティ] ダイアログ ボックスで、目的のページサイズ (A4 など) に合わせてページ サイズを設定します。

    サイズが PaperSizesForDrawings.dat 設定ファイルに定義されたサイズと一致する必要があります。

  5. Tekla Structuresデータベースから必要なデータを取得できるように、新しい行および値フィールドを追加します。新しい行および値フィールドの追加方法については、「 テンプレートの作成」を参照してください。
  6. [ファイル] > [名前を付けて保存] をクリックして、ファイル名拡張子 .pdf.rpt が付いたレポートを保存します。
  7. 新しいテンプレートを、モデルフォルダまたは会社フォルダ(XS_FIRM)などのテンプレートフォルダにコピーします。

    これで新しい.pdfレポートテンプレートを使用して.pdfレポートを作成できます。レポートの作成に関する詳細については、「レポートの作成」を参照してください。

.pdf レポートの例

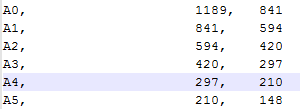

このレポートの例では、次のページ サイズを使用します。

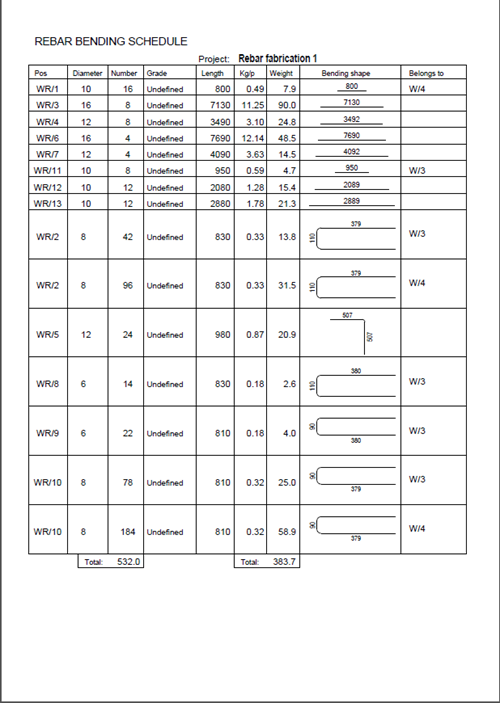

このレポート テンプレートを使用して作成したレポートの例を次に示します。ブラウザーでレポートを開くには、ここをクリックしてください。
