テーブル セット

Tekla Structures
2021
Tekla Structures

テーブル セット

テーブル セットとは、特定のタイプとサイズの図面に含まれるテーブルまたはテンプレートのグループです。

テーブル セットは、次の項目を定義します。

  • 図面に含めるテーブル

  • 図面内のテーブルの場所

  • Tekla Structures により確保される図面枠とビューの間の間隔、および図面ビュー間の間隔

テーブル セットで定義するのは、図面の背景です。図面に含める図面ビューの数や位置は定義しません。

異なる図面サイズに同じテーブル セットを使用することも、図面サイズごとに異なるテーブル セットを使用することもできます。たとえば、図面内のビューの数を変更すると、Tekla Structures により新しい図面サイズが自動的に選択されますが、Tekla Structures により別のテーブルレイアウトが選択される場合もあります。

次の例は、テーブル セットと図面ビューの関係を示しています。図面ビューは青色で、テーブル セットの要素は緑色です。

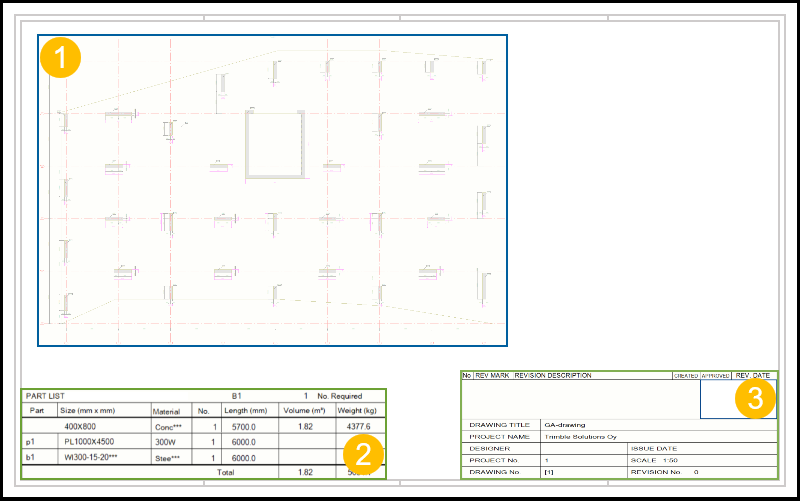

以下は一般図レイアウトの例です。

  1. 一般図ビュー
  2. 製品またはキャスト ユニット レベルの部材リスト
  3. リビジョンテーブルと表題欄

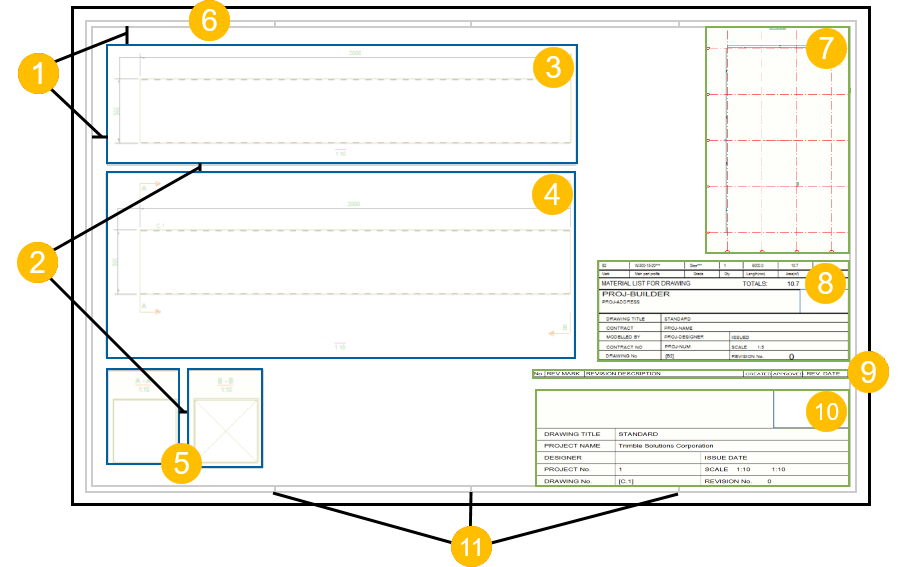

製品図レイアウトの例を次に示します。

  1. 図面枠と一番外側のビューの間の余白
  2. ビュー間の間隔
  3. トップビュー
  4. 正面ビュー
  5. 断面図A-AとB-B
  6. 図面枠
  7. キープラン
  8. [材質リスト]
  9. リビジョンテーブル
  10. 図面の表題欄
  11. 折り目マーク
