図面での線の太さ

プリンターの線の太さ (ペン番号) を [図面の印刷] ダイアログボックスで設定できます。画面上で図面に線が正しく表示されないことがあります。その場合、プリンターの線幅を調整するか、プリンター定義ファイル plotdev.bin にある事前定義されたプリンター設定を使用することで問題を解決できます。 plotdev.bin.

印刷図面の線の太さ (ペン幅/ペン番号/線幅) を変更する

印刷の線幅を変更できます。これを行うには、[図面の印刷] ダイアログボックスを開き、[ラインプロパティ] タブに移動します。

基本線のデフォルトの幅は 0.01 ですが、詳細設定 XS_BASE_LINE_WIDTH を使用して変更することができます。たとえば、線の太さを 0.25 mm にするには、「25」と入力します。

画面に表示される線の太さを設定する

図面に表示される線の太さは、印刷図面での実際に線の太さではありません。以下の方法で、図面での線の表示方法を調整できます。

Tekla Structures モデルで図面のペン幅を設定できるようにするには、次のようにします。

詳細設定 XS_USE_OLD_PLOT_DIALOG を TRUE に設定することで、古い印刷を使用できるようにします。

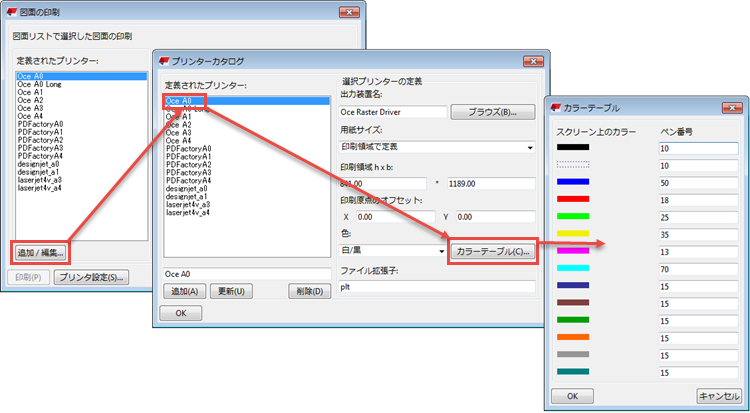

リストの最初のプリンターについて線設定を定義します。
詳細設定 XS_USE_OLD_PLOT_DIALOG を FALSE に設定することで、新しい印刷を使用できるようにします。
[ファイル] メニューに移動し、[プリンターの線重] スイッチがアクティブかどうかを確認します。このスイッチは、古いプリンターダイアログ設定から設定を取得します。スイッチがアクティブでない場合、線幅は白黒モードでのみ表示されます。アクティブである場合、線幅はフルカラーモードで表示されます。
カラーモードは、B キーを押すことで切り替えることができます。

..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system にあるファイル plotdev.bin には、最初のプリンター定義に事前定義された線の太さが格納されています。[図面の印刷] ダイアログボックスでデフォルトを使用していない限り、印刷で使用するものとは異なります。

プリンター定義ファイル plotdev.bin は、現在のモデルフォルダまたはプロジェクトフォルダと企業フォルダ、および詳細設定 XS_DRIVE で指定されているフォルダにも保存できます。 XS_DRIVE.Tekla Structures は、まず plotdev.bin モデルフォルダ、プロジェクトフォルダ、企業フォルダで plotdev.bin を検索した後、詳細設定により指定されているフォルダで検索します。

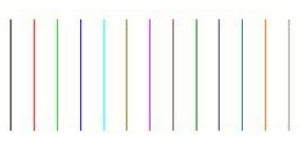

	plotdev.bin で線の太さ (ペン番号) が設定されていない	plotdev.bin で最初のプリンターについて線の太さが設定されている
色
グレースケール
白黒
