Tekla Structures 図面のモーメント コネクション シンボル (図面ツール)

モーメント コネクションでは、剛接合によって柱に接続された梁を表現します。

図面の部材のモーメント コネクション シンボルを表示するには、モデル内の部材のユーザー定義情報にある [端部条件] タブで [モーメントコネクション] を [はい] に設定する必要があります。

図面ツールを使用して、モーメント コネクション シンボルの作成、更新、削除を実行できます。

その他のツールおよびマクロの詳細については、「アプリケーション」を参照してください。

モーメントコネクションシンボルの作成(図面ツール)

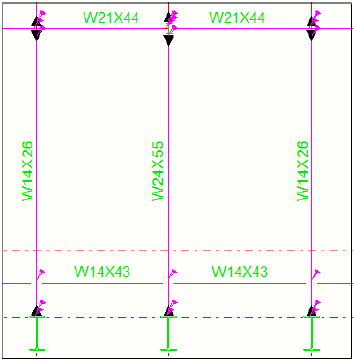

一般図では、モーメントコネクションシンボルを作成して、剛接合によって柱に接続された梁を表現できます。 このシンボルは、部材の終点拘束に従って作成されます。 図面ビュー内の全部材または選択した部材のモーメントコネクションシンボルを自動的に作成できます。

制限事項: モーメントコネクションシンボルは、参照線に作成されます。 つまり、オフセットは適用されません。

  1. 図面を開きます。
  2. サイド パネルで [アプリケーションとコンポーネント] ボタン をクリックし、[アプリケーションとコンポーネント] カタログを開きます。
  3. アプリケーション リストを開くには、[アプリケーション] の横にある矢印をクリックします。
  4. [図面ツール]をダブルクリックして[図面ツール]ツールバーを表示します。
  5. [モーメントコネクションシンボルの作成] をクリックします。
  6. [モーメントコネクションシンボルの作成]ダイアログボックスで、カラーリストからシンボルの色を選択します。
  7. カラーリストの横にあるボックスにシンボルの縮尺を入力します。
  8. 以下のいずれかの操作を行います。
    • 図面ビュー内の全部材のモーメントコネクションシンボルを作成するには、ビューを選択します。
    • 選択した部材のモーメントコネクションシンボルを作成するには、部材を選択します。
  9. [作成] をクリックします。

    モーメントコネクションシンボルは、解析部材プロパティとコネクション開放プロパティに従って作成されます。

    • コネクションが存在する場合は、始点拘束および終点拘束の情報が解析部材プロパティの [始点拘束] および [終点拘束] タブから読み込まれます。

    • コネクションが存在しない場合は、部材のユーザー定義属性の [端部条件] タブから開放情報が読み込まれます。

Tip:

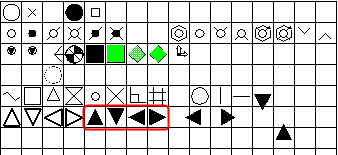

使用できるモーメントコネクションシンボルは、上下左右のどこを向いているかによって異なります。シンボルは、デフォルトではxsteel.symシンボルファイルから取得されます。別のシンボルを使用する場合、xsteel.symシンボルファイルを開いてシンボル87 (右のシンボル)、86 (左のシンボル)、85 (下のシンボル)、または84 (上のシンボル)を変更して変更を保存することで、シンボルエディタでシンボルを変更できます。

モーメントコネクションシンボルの更新(図面ツール)

以前に作成したすべてのモーメントコネクションシンボルを削除し、最新の新しいシンボルを作成する場合、モーメントコネクションシンボルを更新できます。

  1. サイド パネルで [アプリケーションとコンポーネント] ボタン をクリックし、[アプリケーションとコンポーネント] カタログを開きます。
  2. アプリケーション リストを開くには、[アプリケーション] の横にある矢印をクリックします。
  3. [図面ツール]をダブルクリックして[図面ツール]ツールバーを表示します。
  4. [図面ツール]ツールバーの[モーメントコネクションシンボルの作成]をクリックします。
  5. 以下のいずれかの操作を行います。
    • ビュー内の全部材のモーメントコネクションシンボルを更新するには、ビューを選択します。
    • 選択した部材のモーメントコネクションシンボルを更新するには、部材を選択します。
  6. [作成]をクリックします。

この操作を実行すると、以前に作成したシンボルがTekla Structuresによりすべて削除され、更新済みの新しいシンボルが作成されます。

モーメントコネクションシンボルの削除(図面ツール)

ビュー内のすべての部材または選択した部材のモーメントコネクションシンボルを削除できます。

  1. サイド パネルで [アプリケーションとコンポーネント] ボタン をクリックし、[アプリケーションとコンポーネント] カタログを開きます。
  2. アプリケーション リストを開くには、[アプリケーション] の横にある矢印をクリックします。
  3. [図面ツール]をダブルクリックして[図面ツール]ツールバーを表示します。
  4. [モーメントコネクションシンボルの作成] をクリックします。
  5. 以下のいずれかの操作を行います。
    • ビュー内の全部材のモーメントコネクションシンボルを削除するには、ビューを選択します。
    • 選択した部材のモーメントコネクションシンボルを削除するには、部材を選択します。
  6. [削除]をクリックします。
