図面オブジェクトの表示/非表示の切り替え

図面または図面ビュー内で選択した図面オブジェクトを非表示にできます。非表示にしたオブジェクトをリスト表示することもできます。グラフィック図面オブジェクトの寸法も非表示にできます。

図面および図面ビューでオブジェクトを非表示にする

図面および図面ビューで、部材やマークなどの選択したオブジェクトを非表示にできます。部材を非表示にすると、関連するすべてのオブジェクトが非表示になります。図面ビューで非表示になっているオブジェクトは印刷されない点に注意してください。

  1. 図面を開きます。
  2. [ファイル > 設定 > ゴースト表示] で、ゴースト表示オプションが選択されていることを確認します。
  3. キーを押して [B] モードを選択します。

    カラー図面では、非表示オブジェクトがゴースト表示されます。 グレースケールおよび白黒の図面では、[ゴースト表示] をオンにしても非表示のオブジェクトは表示されません。

  4. 次のいずれかの方法で、非表示にするオブジェクトを選択します。
    • +適切な選択スイッチをアクティブにし、範囲選択などを使用してオブジェクトを選択します。 たとえば、[図面内の部材を選択] を使用して部材を選択します。

    • サイド パネルから [図面内容管理] を開き、[表示] をクリックして [図面内容管理] のリストにオブジェクトを表示します。領域、1 つまたは複数のビューまたは複数の建築オブジェクトを選択して、選択内容を絞り込むこともできます。部材を選択する場合は、建築オブジェクトの選択が有効になっている ことを確認し、マークを選択する場合は、マークの選択が有効になっていること を確認します。その後、目的の建築オブジェクトをリストから選択します。

  5. [図面] タブで、[非表示/表示] をクリックし、次のいずれかのコマンドをクリックします。
    • 非表示(ビュー): Tekla Structures で選択したオブジェクトが、そのオブジェクトのあるビュー内で非表示になります。

    • 非表示(図面): Tekla Structures で選択したオブジェクトが、すべての図面ビューで非表示になります。

    右クリックで表示されるポップアップ メニューからコマンドを選択することもできます。

  6. 非表示オブジェクトを再度表示するには、[図面] タブに移動して [非表示/表示] をクリックし、[ビューに表示] または [表示(図面)] を選択します。

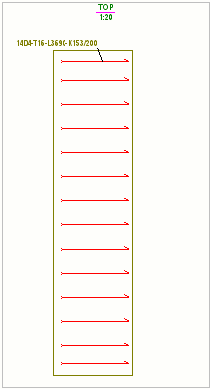

さまざまな設定を組み合わせて選択した場合の表示内容の例を次に示します。

設定

[ファイル > 設定] で、[カラーモード] を [] に設定します。オブジェクトは非表示になりません。マークが表示されます。

[ファイル > 設定] で、[カラーモード] を [] に設定し、[ゴースト表示] は選択しません。選択した鉄筋が非表示になり、関連するマークも表示されません。

[ファイル > 設定] で、[カラーモード] を [] に設定し、[ゴースト表示] を選択します。非表示の鉄筋がゴースト表示として表示され、関連する部材マークは表示されません。

[ファイル > 設定] で、[カラーモード] を [白黒] に設定し、[ゴースト表示] を選択します。ゴースト表示の設定は、白黒の描画には影響しません。鉄筋が非表示になり、関連するマークも表示されません。

図面内の非表示の部材のリスト表示

材質リストなど、図面内に非表示の部材をリスト表示するかどうかを選択できます。

非表示のオブジェクトをリスト表示する機能は、すべてのテンプレートで機能するわけではないことに注意してください。部材の行が含まれるテンプレートでは機能しますが、階層テンプレートでは機能しません。たとえば、テンプレートが製品 - 部品タイプで、製品が図面に含まれている場合は、すべての部材が含まれます。

  1. 非表示の部材がある図面を開きます。
  2. 図面をダブルクリックして、図面プロパティ ダイアログ ボックスを開きます。
  3. [レイアウト...] をクリックします。
  4. [非表示オブジェクトをテンプレートに出力] で、非表示の部材をリスト表示するかどうかを選択します。[いいえ] を選択すると、非表示の部材に関するすべての情報が削除されます。この情報は総重量からも削除されます。
  5. [変更] をクリックします。

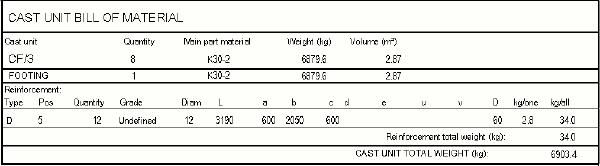

    以下の例では、非表示の鉄筋がリスト表示されています。

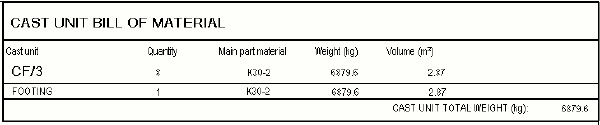

    以下の例では、非表示の鉄筋はリスト表示されていません。

図面スケッチ オブジェクトの寸法の表示/非表示の切り替え

図面内の線や円弧などのスケッチ オブジェクトの寸法について、表示/非表示を [クイック起動] から、またはキーボード ショートカットを使用して切り替えられます。デフォルトでは、寸法は表示されます。

開いている図面でスケッチ オブジェクトの寸法の表示/非表示を切り替えるには、以下のいずれかの操作を行います。

  • Ctrl+d を押して寸法を非表示にします。寸法を表示するには、Ctrl+d をもう一度押します。ショートカットの詳細については、「キーボード ショートカットのカスタマイズ」を参照してください。
  • [クイック起動] に移動し、「グラフィック オブジェクトの寸法を切り替える」と入力して、表示されたリストから [グラフィック オブジェクト寸法を切り替え] コマンドを選択します。寸法を再度表示するには、同じ操作を実行します。

寸法が表示されていると、次のように小さい d がステータス バーに表示されます。
