Tekla Structures 2018 include Gestione contenuto disegno , un nuovo strumento interattivo per il controllo e la modifica di marche, note e oggetti del modello nel disegno corrente.

Utilizzare Gestione contenuto disegno per eseguire le seguenti operazioni in modo facile e veloce:

• Selezionare i contenuti rilevanti per il controllo e la modifica e le azioni mirate su uno o più oggetti o marche del modello contemporaneamente

• Aggiungere, modificare o rimuovere le marche dell'oggetto del modello, comprese le note associative

• Aggiungere marche di saldatura alle saldature del modello nei disegni. Ciò non era possibile nelle versioni precedenti di Tekla Structures

• Evidenziare gli oggetti e le marche

• Verificare quante marche possiedono gli oggetti del modello in una vista o nell'intero disegno

• Aggiungere altro contenuto agli oggetti del modello in base al tipo di oggetto, come le linee di quota delle barre d'armatura

• Modificare la modalità di visualizzazione degli oggetti del modello nei disegni e modificare le proprietà delle marche

• Mostrare/nascondere gli oggetti del modello nei disegni

Con questo nuovo strumento è possibile evitare informazioni duplicate, mancanti o false e verificare in modo efficiente se è presente tutto il contenuto necessario, senza dover esaminare manualmente tutti gli oggetti del disegno separatamente.

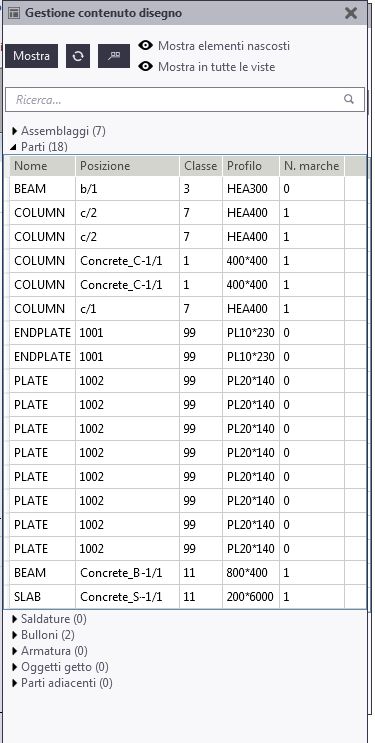

• Per aprire Gestione contenuto disegno , aprire prima un disegno e cliccare suGestione contenuto disegno nel pannello laterale. Cliccare quindi su Mostra per compilare la lista Gestione contenuto disegno. Se non si desidera elencare tutti gli oggetti del modello, è possibile restringere l'elenco selezionando alcune viste del disegno, aree del modello o più oggetti, quindi cliccare su Mostra.

• Gestione contenuto disegno elenca gli oggetti del modello e il contenuto correlato delle marche e indica il numero totale delle marche. I dati disponibili variano in base al tipo di oggetto. Anche le note associative sono prese in considerazione e contate come marche.



• I seguenti tipi di oggetto del modello sono disponibili in Gestione contenuto disegno se sono presenti nel disegno e sono stati impostati come visibili in Proprietà vista del disegno:

  • Assemblaggi

  • Parti

  • Saldature

  • Bulloni

  • Armatura

  • Oggetti getto

  • Parti adiacenti

• Per elencare gli oggetti del modello nascosti in Gestione contenuto disegno , cliccare suMostra elementi nascosti. Nella lista vengono riportati gli oggetti del modello mostrati con linee nascoste nel modello.

• Per selezionare ed evidenziare le parti o le marche selezionati in tutte le viste del disegno in cui sono visibili, cliccare suMostra in tutte le viste.

• Per aggiornare le informazioni sulle marche di Gestione contenuto disegno , cliccare suAggiorna.

• Per selezionare ed evidenziare gli oggetti del modello o le marche nel disegno, selezionare gli oggetti in Gestione contenuto disegno e modificare la selezione dall'oggetto alla marca utilizzando il tasto. Quando la selezione degli oggetti del modello è attiva, il tasto è nero e quando la selezione delle marche è attiva, il tasto è giallo.

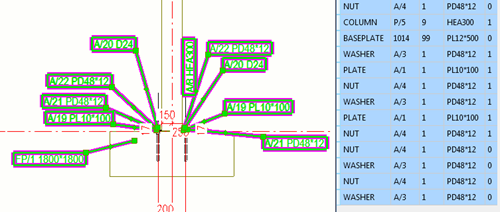

  Marche selezionate:

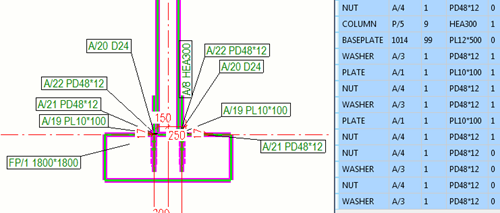

  Parti selezionate:



• Per cercare ed elencare gli oggetti del modello specifici, utilizzare la casella di ricerca.

• Per comprimere o espandere le categorie dell'oggetto del modello, utilizza i pulsanti freccia.

• Per impostare le proprietà delle marche in ordine alfabetico, cliccare su un'intestazione di colonna.

• Per aggiungere le marche, selezionare prima gli oggetti che necessitano delle marche dalla lista Gestione contenuto disegno , in modo che la selezione degli oggetti del modello sia attiva. Cliccare quindi con il pulsante destro del mouse sul modello e selezionare una delle seguenti opzioni:

  Aggiungi nota associativa

  Aggiungi marca parte

  Aggiungi marca di saldatura

  Aggiungi Marca > Marca Armatura

  Aggiungi Marca > Marca di quota

  Aggiungi Marca > Marca di quota con etichetta

  Tekla Structures crea marche o note per gli oggetti selezionati. Per aggiornare le informazioni sulle marche, cliccare suAggiorna.

  Gestione contenuto disegno non supporta il conteggio delle marche con etichette e di quota.

  Se si selezionano più oggetti del modello contemporaneamente e alcuni degli oggetti selezionati dispongono già di marche, il contenuto delle marche esistenti non cambia.

• Per eliminare le marche, selezionare uno o più oggetti in Gestione contenuto disegno , utilizzare il tasto per selezionare solo le marche, quindi premere Elimina sulla tastiera. Aggiornare le informazioni sulle marche cliccando suAggiorna.

• Per nascondere gli oggetti del modello, selezionare gli oggetti del modello dalla lista Gestione contenuto disegno , cliccare con il pulsante destro del mouse sul disegno e selezionare Nascondi/Mostra > Nascondi dalla vista del disegno o Nascondi dal disegno.

• Per modificare la modalità di visualizzazione degli oggetti del modello nei disegni, selezionare gli oggetti dalla lista Gestione contenuto disegno , cliccare con il pulsante destro del mouse nel modello e selezionare Proprietà....

• Per modificare le proprietà delle marche, selezionare gli oggetti dalla lista, attivare la selezione delle marche, tenere premuto Shift e cliccare due volte su una marca.

• Se si desidera elencare alcune delle marche, come le marche di saldatura, ma non visualizzarle nel disegno, utilizzare la prima opzione di colore nella finestra di dialogo delle proprietà delle marche di saldatura per mostrate le marche invisibili. A tale scopo, selezionare prima gli oggetti di saldatura nella lista Gestione contenuto disegno , attivare la selezione delle marche , cliccare con il pulsante destro del mouse sul modello, selezionare Proprietà... e modificare il testo delle marche di saldatura e il colore della linea.

Per ulteriori informazioni su Gestione contenuto disegno , vedere dra_drawing_content_manager.html#dra_drawing_content_manager.

Con il nuovo comando Seleziona marche parte nel menu di scelta rapida del disegno è possibile, ad esempio, selezionare le marche delle parti selezionate e modificare o eliminare tutte le marche contemporaneamente premendo Cancella sulla tastiera. Seleziona marche parte seleziona le marche delle parti dalla vista del disegno corrente o da tutte le viste del disegno in base alla selezione effettuata. Questo metodo è più semplice rispetto alla ricercare nell'intero disegno delle marche delle parti richieste con successiva modifica, specialmente con i modelli di grandi dimensioni.

Questo comando sostituisce il comando Elimina marca parte precedente.

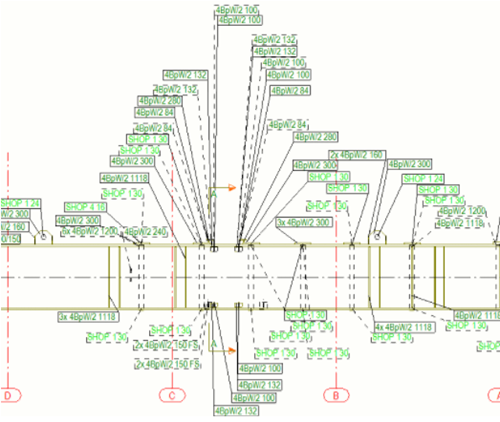

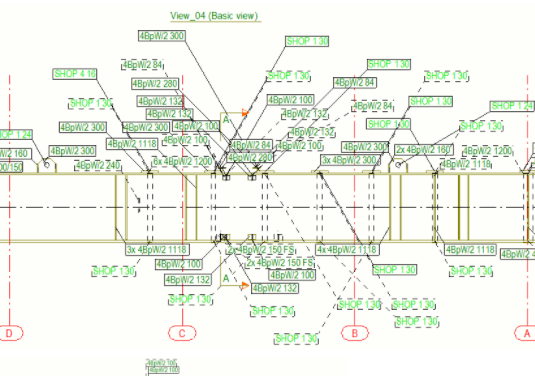

Con il nuovo comando Seleziona marche di saldatura nel menu di scelta rapida del disegno è possibile, ad esempio, selezionare le marche di saldatura delle saldature del modello selezionate e modificare o eliminare tutte le marche contemporaneamente premendo Cancella sulla tastiera. Seleziona marche di saldatura seleziona le marche di saldatura dalla vista del disegno corrente o da tutte le viste del disegno in base alla selezione effettuata.

Questo comando non consente di selezionare le marche di saldatura aggiunte manualmente nel disegno utilizzando il comando della ribbon Marca di saldatura , ma solo di selezionare le marche pe le saldature create nel modello.

Ora è possibile aggiungere manualmente marche di saldatura del modello nei disegni aperti se il modello contiene saldature del modello. Per aggiungere le marche di saldatura, è necessario rendere visibili le saldature nelle proprietà della vista.

• Selezionare dapprima le saldature del modello alle quali aggiungere le marche di saldatura utilizzando il tasto di selezione Seleziona le saldature nei disegni e la selezione area oppure, ad esempio, la lista Gestione contenuto disegno.

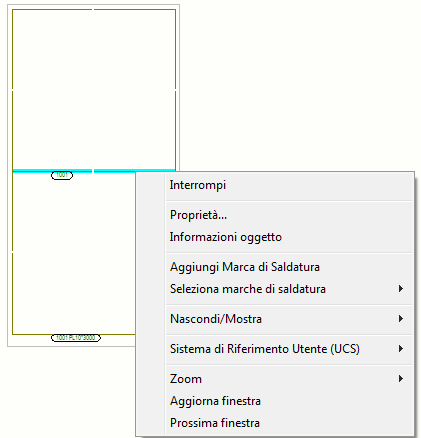

• Dopo avere selezionato le saldature, cliccare con il pulsante destro del mouse e selezionare Aggiungi Marca di Saldatura.



  Quando si aggiunge una marca di saldatura utilizzando il menu di scelta rapida, questa è ora visibile anche se la relativa dimensione di saldatura è inferiore al limite minimo della dimensione di saldatura definito nelle impostazioni della vista del disegno.

  Oltre all'impostazione del limite di dimensione della saldatura, l'opzione avanzata XS_OMITTED_WELD_TYPE può inoltre essere utilizzata per nascondere le marche di saldatura.

È ora possibile aggiungere contemporaneamente note associative a più oggetti del modello in un disegno aperto. In precedenza, questo era possibile solo nei disegni di progetto/montaggio, mente ora funziona per tutti i tipi di disegno.

• Selezionare dapprima gli oggetti del modello ai quali aggiungere le note associative utilizzando il tasto di selezione Seleziona parti nei disegni e la selezione area oppure, ad esempio, la lista Gestione contenuto disegno.

• Dopo avere selezionato gli oggetti del modello, cliccare con il pulsante destro del mouse e selezionare Aggiungi nota associativa.

È ora possibile utilizzare il tasto Seleziona le marche nei disegni per selezionare anche le note associative. Il tasto Seleziona i testi nei disegni non consente più di selezionare le note, ma solo i testi.

Nelle proprietà di saldatura della vista disegno è disponibile una nuova impostazione Saldature nelle parti nascoste con le seguenti opzioni per visualizzare e nascondere le marche di saldatura per le parti nascoste (visualizzate con linee nascoste) nei disegni:

• No : Se la parte è nascosta, la marca di saldatura non viene disegnata.
• Cantiere : Se la parte è nascosta, vengono disegnate le marche di saldatura per le saldature di cantiere.
• Officina : Se la parte è nascosta, vengono disegnate le marche di saldatura per le saldature di officina.
• Entrambe : Le marche di saldatura vengono sempre disegnate per le parti nascoste.

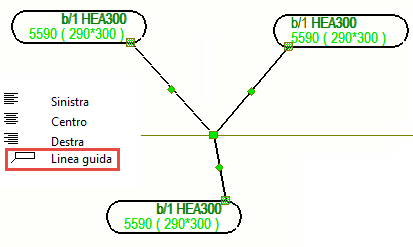

L'impostazione Allineamento era già presente per i testi e ora è disponibile anche per le marche e le note associative. La nuova opzione Linea guida consente di allineare automaticamente il testo alla fine della linea guida.

L'impostazione Allineamento è disponibile per i seguenti tipi di marche: marche bulloni, marche di connessione, marche parti, marche parti adiacenti, marche oggetti getto, marche d'armatura, marche d'armatura adiacenti, marche d'armatura unite e marche trattamento superficiale.
