Autorizzazione del server licenze in lodo di Tekla a funzionare in associazione a Windows Firewall

Il firewall dell'azienda deve consentire la comunicazione tra il computer server licenze e i computer client in cui è installato Tekla Structures. È necessario consentire che le applicazioni tekla.exe e lmgrd.exe funzionino attraverso il firewall sui server licenze e sui computer client.

Assicurarsi che le impostazioni del firewall consentano il seguente traffico:

Traffico in uscita sulla porta TCP 443 (la porta HTTPS di default) verso https://identity.trimble.com per il Tekla License Administration Tool on-demand
Traffico in uscita sulla porta TCP 443 (la porta HTTPS di default) verso https://activate.tekla.com per Tekla License Administration Tool.

La comunicazione diretta dal computer server licenze a Internet deve essere consentita mentre il server delle licenze contatta il server di attivazione di Trimble. La comunicazione per l'attivazione avviene mediante SOAP (Simple Object Access Protocol) su HTTPS sulla porta TCP 443.

Per consentire la comunicazione per l'attivazione, utilizzare l'indirizzo del server di attivazione nelle impostazioni del firewall: https://activate.tekla.com:443/flexnet/services/ActivationService?wsdl

Oltre a consentire le eccezioni nel software firewall, potrebbe essere necessario configurare le eccezioni per Windows Firewall. Windows Firewall potrebbe essere attivato all'insaputa dell'utente, poiché alcuni aggiornamenti di Windows potrebbero attivarlo automaticamente.

Consentire le eccezioni nel firewall per lmgrd.exe e tekla.exe

È necessario consentire il funzionamento delle applicazioni tekla.exe e lmgrd.exe con il firewall sul computer server licenze per consentire al traffico delle licenze.

Per consentire le eccezioni per lmgrd.exe e tekla.exe sul computer del server licenze:

Premere il tasto con logo Windows + R sulla tastiera per visualizzare la finestra di dialogo Esegui, quindi digitare firewall.cpl e premere Invio.
Nel pannello sinistro, cliccare su Consenti programma o funzionalità con Windows Firewall o Consenti app o funzionalità attraverso Windows Firewall (in base al sistema operativo in uso).
In Programmi consentiti o App consentite (in base al sistema operativo), cliccare su Modifica impostazioni.

Viene richiesto il permesso amministratore. Se è richiesta una password amministratore o una conferma, digitare la password o confermare.
Cliccare su Consenti altro programma o Consenti altra app (in base al sistema operativo).
Cliccare su Sfoglia per cercare la cartella \\Server sul computer, selezionare lmgrd.exe e cliccare su Apri.

Di default, il percorso è ...\TeklaStructures\License\Server.
Cliccare su Aggiungi per aggiungere lmgrd.exe all'elenco di funzionalità e Programmi consentiti o App consentite (in base al sistema operativo in uso).
Selezionare entrambe le caselle di controllo Casa/Lavoro (Privato) o Privato (in base al sistema operativo in uso) e Pubblico accanto a lmgrd.exe.
Consentire le eccezioni anche per tekla.exe ripetendo i passaggi 4 - 7.
Cliccare su OK per confermare le modifiche.

Consentire il traffico nelle porte TCP/IP fisse

È necessario modificare le impostazioni firewall per consentire il traffico attraverso la porta TCP/IP fissa.

Per consentire il traffico nelle porte TCP/IP fisse in Windows sul computer server licenze:

Assicurarsi che nessun altro software o servizio stia utilizzando le porte che si è scelto di impostare come fisse.

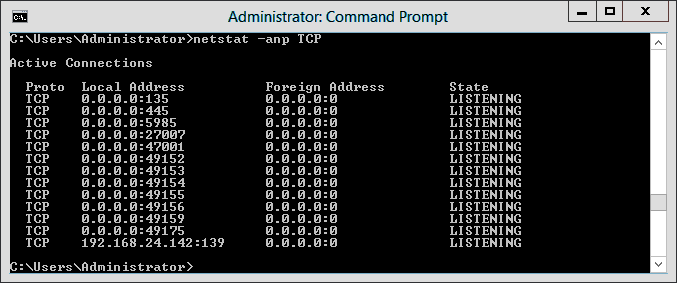

Utilizzare il comando della riga di comando netstat -anp TCP per individuare le porte in uso.

I numeri nella colonna Indirizzo locale dopo i due punti (:) sono i numeri porta che sono in uso.
Cercare tekla.lic e aprirlo utilizzando un editor di testo.

Di default, il percorso è ..\Tekla\License\Server.
Per impostare una porta fissa per lmgrd.exe, immettere il numero di porta TCP/IP alla fine della riga SERVER.

Con l'opzione di installazione Automatico, la porta viene impostata su 27007.
Immettere il testo port=free_port alla fine della riga VENDOR, ad esempio, port=1234.

In base al numero di porta TCP/IP sulla riga VENDOR, il riavvio di Tekla Licensing Service può essere rallentato.
Salvare le modifiche e chiudere tekla.lic.
Aggiornare il server licenze con le modifiche:
1. Nel menu Start di Windows , vai a Licenze Tekla . > LMTOOLS
2. Nella scheda Service/License File assicurarsi che Configuration using services e Tekla Licensing Service siano selezionati.
3. Passare alla scheda Start/Stop/Reread e cliccare su Stop Server per arrestare il server licenze, quindi avviare nuovamente il server cliccando su Start Server.
Cliccare sul tasto con logo Windows sulla tastiera per visualizzare il menu Start o la schermata Start, in base al sistema operativo.
Digitare wf.msc e premere Invio.
Viene visualizzato lo snap-in MMS Windows Firewall con sicurezza avanzata.

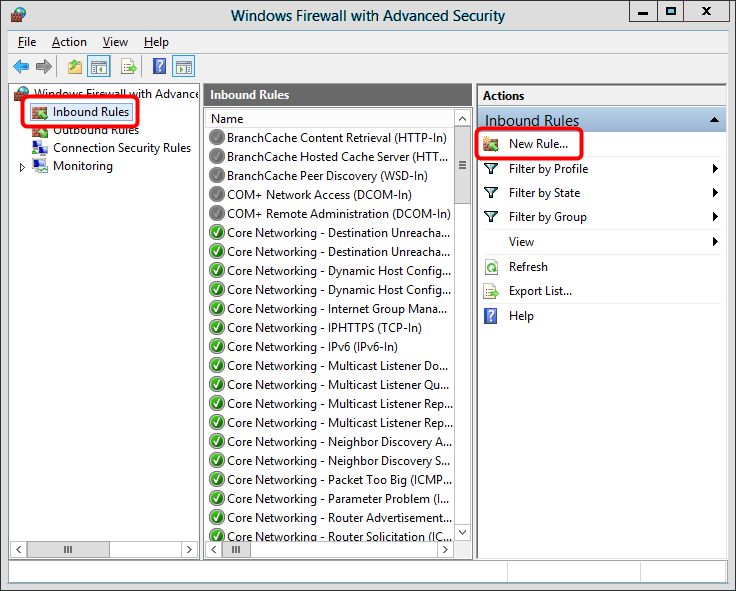

Nella struttura ad albero di navigazione, selezionare Regole connessioni in entrata, quindi nel pannello Azioni cliccare su Nuova regola.
Sul pannello Tipo di regola, selezionare Porta e cliccare su Successivo.
Sul pannello Protocollo e porte, selezionare TCP, immettere i numeri porta TCP/IP utilizzati ai passaggi 3 e 4 in Porte locali specifiche, quindi cliccare su Successivo.
Sul pannello Azione, selezionare Consenti connessione, quindi cliccare su Successivo.
Sul pannello Profilo, selezionare i profili appropriati e cliccare su Successivo.

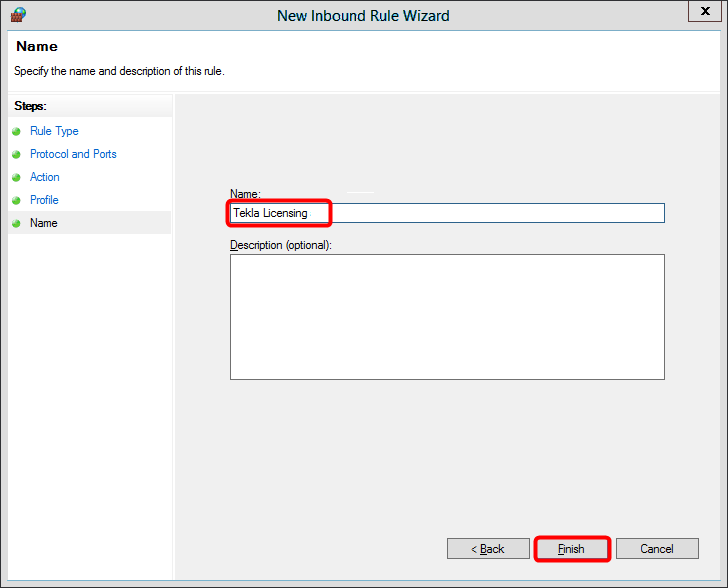

Sul pannello Nome, immettere il nome della regola e cliccare su Fine.

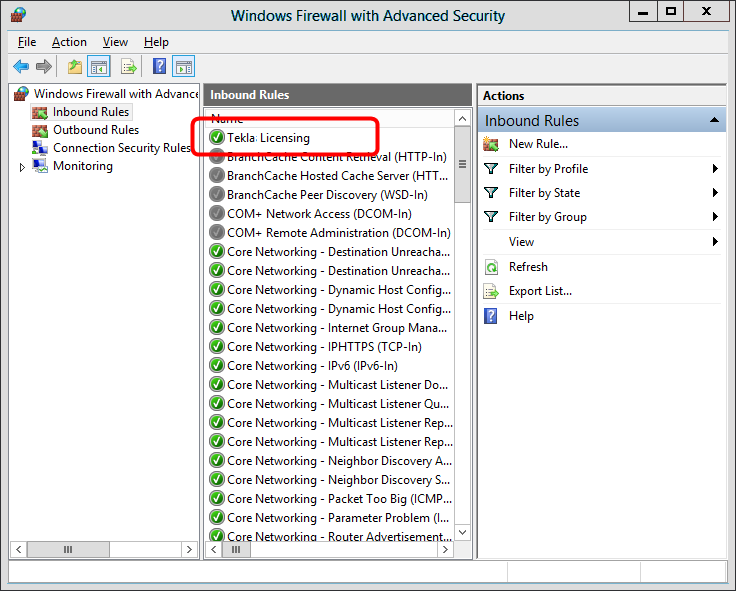

La regola viene creata e automaticamente attivata.
