Nuovo modo di gestire le viste modello: pannello laterale Viste modello

In Tekla Structures 2026 è possibile organizzare e gestire rapidamente un gran numero di viste modello nella finestra del pannello laterale Viste del modello. Il nuovo pannello laterale offre un modo flessibile ma controllato per gestire agevolmente tutte le viste modello e per spostarsi tra di esse. Inoltre permette di creare disegni di progetto e montaggio delle viste modello selezionate.

La nuova finestra del pannello laterale Viste del modello sostituisce la finestra di dialogo Viste utilizzata in precedenza.

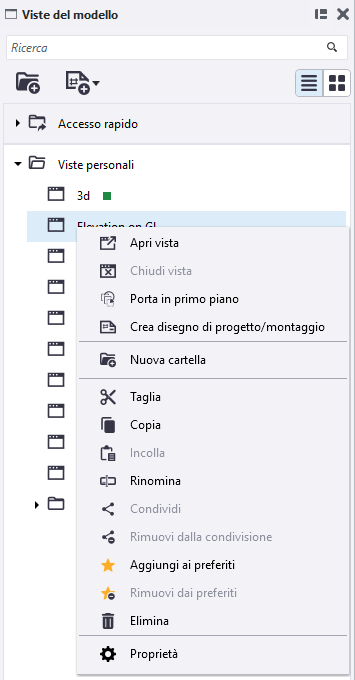

Se la finestra Viste del modello non è aperta, cliccare sul pulsante nel pannello laterale. La finestra del pannello laterale Viste del modello si apre sul lato sinistro dello schermo ed elenca tutte le viste di quel modello. È possibile organizzare le viste modello in cartelle separate, visualizzarle in anteprima senza aprirle e, se il modello è stato condiviso con Tekla Model Sharing, verificare quali viste sono state condivise e quali sono viste personali.

Nella nuova finestra del pannello laterale Viste del modello è ad esempio possibile effettuare le operazioni seguenti.


A	Operazione da eseguire
Aprire o chiudere la vista selezionata Aprire o chiudere tutte le viste in una cartella	Cliccare con il pulsante destro del mouse su una vista e selezionare Apri vista o Chiudi vista. Cliccare con il pulsante destro del mouse su una cartella oppure selezionare Apri tutte le viste nella cartella o Chiudi tutte le viste nella cartella. È possibile tenere aperte fino a nove viste contemporaneamente. Per aprire più viste, utilizzare i tasti Maiusc e Ctrl quando si selezionano le viste.
Rinominare una vista Eliminazione di una vista	Cliccare con il pulsante destro del mouse su una vista e selezionare Rinomina. Cliccare con il pulsante destro del mouse su una vista e selezionare Elimina.
Utilizzare gli indicatori per controllare rapidamente lo stato della vista	la vista è quella attualmente attiva. la vista è attualmente aperta. la vista è una vista temporanea. Rinominare la vista per renderla permanente. Le viste temporanee hanno un nome di default tra parentesi. la vista è condivisa in Tekla Model Sharing.
Portare una vista selezionata in primo piano sopra le altre	Cliccare con il pulsante destro del mouse su una vista e selezionare Porta in primo piano. In alternativa, cliccare due volte su una vista nel pannello laterale per portarla in primo piano come la vista più in alto tra tutte quelle visibili.
Passare da vista elenco a vista miniature e viceversa	Cliccare su per passare dalla vista lista alla vista miniature. La vista miniature mostra un'anteprima di ciascuna vista. La miniatura è visibile solo se la vista è stata aperta. Se una vista non è mai stata aperta, non ha una miniatura.
Aprire la cartella Accesso rapido.	La cartella Accesso rapido visualizza tutte le viste aperte e temporanee e quelle contrassegnate come preferite.
Aggiungere una vista ai preferiti	Cliccare con il pulsante destro del mouse su una vista e selezionare Aggiungi ai preferiti. La vista viene quindi aggiunta alla cartella Preferiti in Accesso rapido.
Utilizzare la casella Ricerca	Utilizzare la casella Ricerca per trovare viste specifiche.
Creare una nuova cartella	Cliccare con il tasto destro del mouse e selezionare Nuova cartella per creare cartelle personalizzate in cui organizzare le viste. Possono essere presenti anche delle sottocartelle. In alternativa, creare una nuova cartella cliccando su .
Spostare una vista in un'altra cartella	Trascinare la vista selezionata in una cartella adatta. In alternativa, cliccare con il pulsante destro del mouse su una vista e selezionare Taglia. Passare a un'altra cartella, cliccare con il pulsante destro del mouse e selezionare Incolla.
Copiare una vista in un'altra cartella	Cliccare con il pulsante destro del mouse su una vista e selezionare Copia. Passare a un'altra cartella, cliccare con il pulsante destro del mouse e selezionare Incolla.
Aprire le proprietà vista	Cliccare con il pulsante destro del mouse su una vista e selezionare Proprietà. Si apre la finestra di dialogo Proprietà vista.
Crea disegni	Se è stata selezionata una vista e si desidera creare un disegno di progetto/montaggio della vista selezionata, selezionare Crea disegno di progetto/montaggio. Se sono state selezionate più viste e si desidera creare disegni di progetto e montaggio per ciascuna vista selezionata, selezionare Crea disegno di progetto/montaggio per ogni vista selezionata. Se sono state selezionate diverse viste e si desidera creare un disegno di progetto e montaggio che includa tutte le viste, selezionare Crea disegno di progetto/montaggio contenente le viste selezionate. In alternativa, creare un disegno vuoto oppure definire le proprietà del disegno cliccando su . Per aprire il disegno creato, cliccare sul pulsante Disegno creato. Cliccare qui per aprire il disegno..
Se il modello è stato condiviso tramite Tekla Model Sharing	Le viste personali e condivise sono organizzate in cartelle separate. Le viste nella cartella Viste personali non sono condivise, mentre quelle nella cartella Viste condivise sono condivise con altri utenti Tekla Model Sharing. Per condividere una vista con Tekla Model Sharing, cliccare con il pulsante destro del mouse su di essa e selezionare Condividi. Se si selezionano più viste, è possibile condividerle tutte contemporaneamente. In alternativa, trascinare le viste selezionate nella cartella Viste condivise. Per rimuovere una vista dalla condivisione, cliccare con il pulsante destro del mouse su una vista condivisa e selezionare Rimuovi dalla condivisione. In alternativa, trascinare le viste selezionate nella cartella Viste personali. Si noti che l'opzione Condividi è disponibile solo se il modello è stato condiviso tramite Tekla Model Sharing. Le viste condivise vengono spostate nella cartella Viste condivise, vengono contrassegnate come condivise e vengono condivise la volta successiva che il modello viene scritto nel servizio di condivisione. Viene condivisa anche la struttura della cartella Viste condivise.

TTSD-69570

Informazioni per gli amministratori di Tekla Structures

Se si gestiscono le impostazioni di Tekla Structures per altri utenti, aggiornare le impostazioni personalizzate degli utenti.

Aggiornamento delle ribbon per le modifiche alle viste modello

Se si sono personalizzate le ribbon, aggiornare la ribbon personalizzata per sostituire il pulsante Elenco viste precedente con un nuovo pulsante Viste del modello.

Nella scheda Vista della ribbon modellazione, aggiungere il nuovo pulsante Viste del modello.
- Aggiungi elemento ribbon: Pulsante semplice
- Comando: Views.ModelViews
- Aspetto: Comando: Icona scalabile
- Testo: Comando: Testo breve
Rimuovere il pulsante Elenco viste precedente.
Nella scheda Viste della ribbon disegno aggiungere il nuovo pulsante Viste del modello all'elenco a discesa Viste del modello.
- Aggiungi elemento ribbon: Pulsante semplice
- Comando: Views.ModelViews
- Aspetto: Comando: Icona scalabile
- Testo: Comando: Testo breve
Rimuovere il pulsante Elenco viste modello precedente.
Salvare le modifiche.

Il nuovo file di configurazione della ribbon viene salvato in C:\Users\<username>\AppData\Local\Trimble\Tekla Structures\2026.0\UI\Ribbons.
Spostare il file nella sottocartella Ribbons in una cartella che si trova nel percorso XS_SYSTEM.
