Le finestre di dialogo di esportazione IFC2x3 e IFC4 sono state unite per fornire controlli allineati e un workflow coerente. Non è più necessario aprire due finestre di dialogo diverse per esportare versioni IFC diverse: Quando si seleziona File > Esporta > IFC, viene visualizzata la nuova finestra di dialogo Esporta IFC, che consente di esportare tutte le versioni IFC supportate in Tekla Structures.

La nuova lista Versioni consente di scegliere la versione di esportazione IFC: IFC2x3, IFC4 o IFC4.3. Selezionare prima la versione perché la finestra di dialogo si aggiornerà per mostrare le impostazioni pertinenti alla versione scelta. Si noti che non tutte le impostazioni si applicano a tutte le versioni di IFC.

Inoltre, è ora possibile utilizzare Open API allo stesso modo per IFC2x3 e IFC4.

Per ulteriori informazioni sull'esportazione IFC, vedere Esportazione in formato IFC.

TTSD-69046, TTSD-73253

È ora possibile limitare con precisione le esportazioni a oggetti specifici del modello, garantendo una comunicazione precisa delle informazioni di progetto. È possibile esportare in modo flessibile gli oggetti selezionati all'interno di un assemblaggio e scegliere se includere le informazioni sull'assemblaggio senza esportare l'intero assemblaggio. Inoltre, l'esportazione può essere ulteriormente automatizzata con la nuova opzione di filtro.

Nella sezione Tipi di oggetti selezionare i tipi di oggetto desiderati e utilizzare le seguenti opzioni Selezione:

• Tutti gli oggetti: esportare tutti gli oggetti del modello. L'esportazione di bulloni, saldature, griglie, armature, rivestimenti e superfici e vani dipende dalla selezione delle rispettive caselle di controllo nelle impostazioni di esportazione.

• Oggetti selezionati: esportare solo gli oggetti selezionati. Ad esempio, se si seleziona solo un piatto in un assemblaggio, viene esportato solo il piatto. Inoltre, se è presente una colonna unità di getto con barre d'armatura e inserti e si desidera esportare solo gli inserti, selezionare solo le parti (colonna e inserti) nel modello, quindi selezionare sia l'opzione Oggetti selezionati sia la casella Barre d'armatura, perché gli inserti sono modellati come armatura.

• Oggetti selezionati e relativi assemblaggi: esportare le parti selezionate e i relativi assemblaggi. Ad esempio, selezionando solo un piatto in un assemblaggio viene esportato l'intero assemblaggio associato al piatto selezionato.

• Filtro di selezione: utilizzare un filtro predefinito per limitare ulteriormente l'esportazione a determinati tipi di oggetti.

• Includi informazioni assemblaggio: esportare informazioni sulla gerarchia degli assemblaggi. Anche se viene esportata solo una parte dell'assemblaggio, vengono incluse l'intera gerarchia assemblaggi e le relative informazioni. Ad esempio, se un assemblaggio contiene tre parti e si sceglie di esportarne solo due, questa opzione garantisce che il file di esportazione riconosca queste due parti come appartenenti allo stesso assemblaggio. Utilizzare questa opzione insieme a un'opzione Selezione, ad esempio Oggetti selezionati.

Per ulteriori informazioni sull'esportazione IFC, vedere Esportazione in formato IFC.

TTSD-71033, TTSD-71311

È ora possibile modificare gli attributi delle entità IFC che in precedenza erano fissi (codificati). Il nuovo controllo Sostituzioni attributi nella finestra di dialogo Esporta IFC consente di personalizzare attributi specifici delle entità IFC, ad esempio Nome, Descrizione o Tag, specificando valori di esportazione su misura per soddisfare le specifiche del progetto, gli standard o i requisiti del cliente. È possibile specificare una proprietà Tekla, un attributo utente o una proprietà personalizzata come valore di esportazione.

In precedenza, tutti gli attributi delle entità IFC definiti dallo schema IFC erano fissi (hard-coded), limitando il controllo sull'output. Gli attributi essenziali, ad esempio GlobalId, sono ancora codificati. Il valore predefinito è impostato su <none>, il che indica che l'esportazione utilizzerà i valori predefiniti.

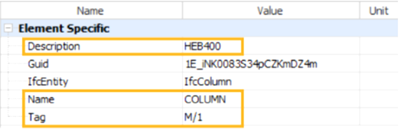

Esempi di attributi delle entità IFC e relativi valori di esportazione:

• Per iniziare a definire una nuova sostituzione di attributi, selezionare <nuovo> dalla lista Sostituzioni attributi e cliccare su Modifica.

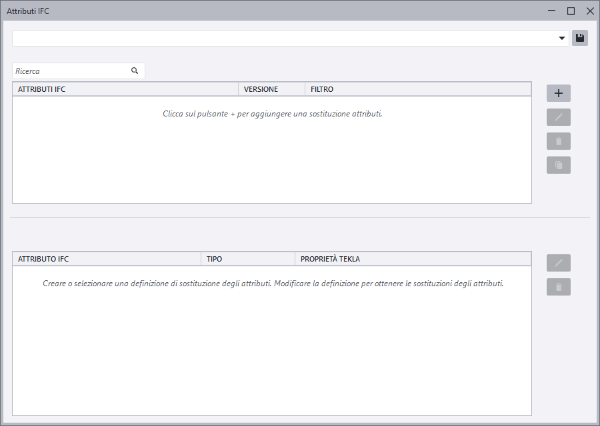

  Verrà visualizzata la nuova finestra di dialogo Attributi IFC.

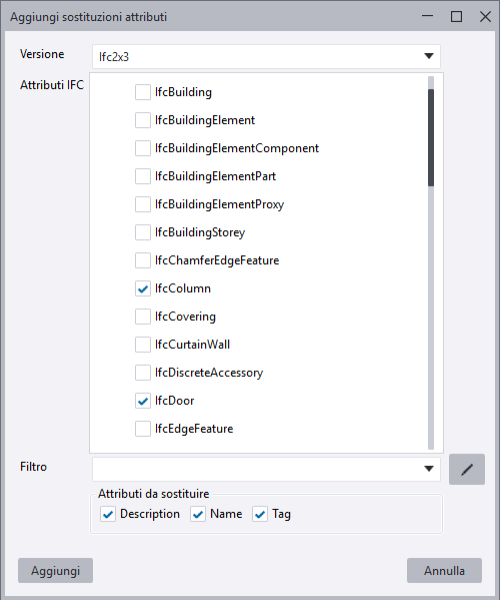

• Per aggiungere una sostituzione di attributi, cliccare sul pulsante più sulla destra. Nella finestra di dialogo Aggiungi sostituzioni attributi visualizzata, definire la versione IFC desiderata e selezionare una o più entità IFC dalla lista di entità. È anche possibile applicare un filtro per limitare ulteriormente gli oggetti interessati. La lista Attributi da sostituire viene compilata con gli attributi che è possibile sostituire in base alla selezione delle entità IFC. Se si selezionano più entità IFC, nella lista degli attributi verranno visualizzati solo gli attributi comuni a tutte le entità selezionate. Cliccare su Aggiungi quando si è pronti.

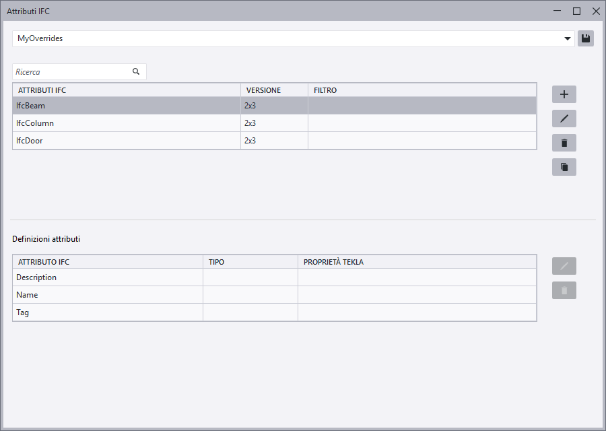

  Gli attributi aggiunti per le entità selezionate vengono visualizzati nella lista Definizioni attributi nella parte inferiore della finestra di dialogo Attributi IFC.

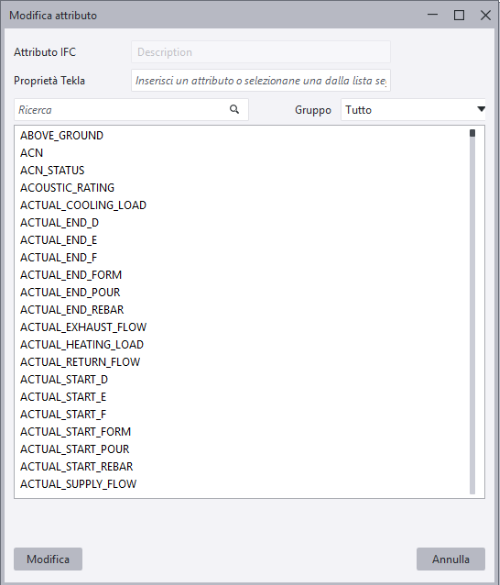

• È ora possibile personalizzare le definizioni degli attributi. Selezionare un attributo dalla lista Definizioni attributi e cliccare su Modifica. Selezionare una proprietà Tekla dalla lista oppure immettere un attributo utente o una proprietà personalizzata. Per restringere la lista degli attributi disponibili, selezionare un gruppo di attributi dalla lista Gruppo. Cliccare su Modifica quando si è pronti.



• Dopo aver definito le regole di sostituzione necessarie, assegnare un nome al gruppo di regole e cliccare su Salva. In questo modo verrà salvato un nuovo file <name>.attributeoverride nella cartella \IfcAttributeOverrides all'interno della cartella del modello corrente.

Per ulteriori informazioni, vedere Creare e modificare le sostituzioni attributi per l'esportazione IFC.

TTSD-71028

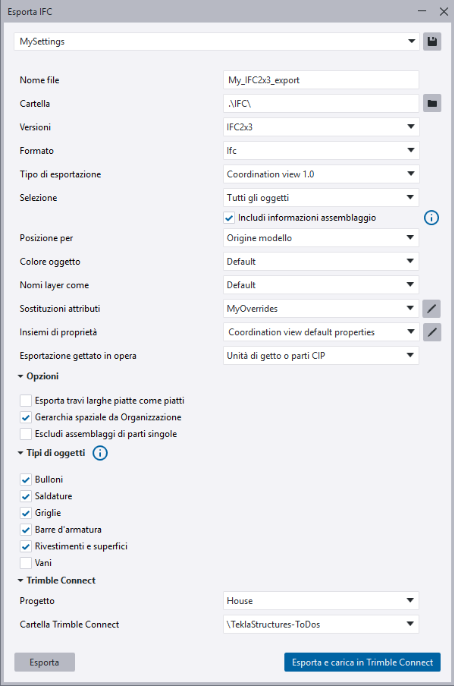

Nella nuova finestra di dialogo Esporta IFC è ora possibile pubblicare direttamente i file IFC in una cartella e un progetto Trimble Connect, seguendo il workflow utilizzato per il formato TrimBIM nativo ed eliminando la necessità della gestione manuale dei file.

• Specificare il Progetto Trimble Connect per attivare il caricamento diretto. Se il modello è già connesso a un progetto Trimble Connect, l'opzione Collegato al progetto Trimble Connect viene selezionata automaticamente. Se il modello non è connesso a un progetto Trimble Connect, viene visualizzato Nessuno ed è possibile selezionare manualmente il progetto desiderato.

• Selezionare una Cartella Trimble Connect nel progetto selezionato.

• È possibile modificare il progetto e la cartella in qualsiasi momento.

• Le selezioni effettuate vengono salvate nelle impostazioni di esportazione.

• Quando si è pronti, selezionare Esporta e carica in Trimble Connect.

Per ulteriori informazioni sull'esportazione IFC, vedere Esportazione in formato IFC.

TTSD-69043

È ora possibile specificare con maggiore precisione l'entità IFC necessaria per ciascun oggetto nel modello Tekla Structures, in modo che il file IFC creato contenga le informazioni necessarie.

• Sono supportati più tipi di entità IFC:

  IfcCovering

  IfcCurtainWall

  IfcRampFlight

  IfcStairFlight

• È ora possibile modificare l'entità IFC per le barre d'armatura.

• È ora possibile impostare l'entità dell'assemblaggio su Nessuno.

• È possibile iniziare a digitare il nome dell'entità IFC e le entità corrispondenti vengono visualizzate nella lista.



• I trefoli possono ora essere esportati come IfcTendon anche nell'esportazione IFC2x3. In precedenza, questo funzionava solo nell'esportazione IFC4.

TTSD-71058, TTSD-71057, TTSD-66167, TTSD-65637, TTSD-62542, TTSD-48482, TTSD-61973, TTSD-72410

• Tekla Structures 2026 supporta lo schema IFC 4.3 in conformità all'ultima release di buildingSMART, IFC 4.3.2. È ora possibile esportare modelli utilizzando lo schema IFC 4.3 e soddisfare i requisiti obbligatori per gli elementi strutturali.

• Nell'esportazione IFC4.3, il dominio edifici è ora supportato oltre al già supportato dominio ponti.



• L'esportazione IFC4.3 ora supporta i tipi di esportazione Reference view e Design transfer view, oltre a quello Bridge view già supportato.

STP-589, TTSD-73781

Le informazioni dell'intestazione IFC sono state modificate in conformità alla raccomandazione buildingSMART.

Per Tekla Structures, le seguenti informazioni sono ora scritte nell'intestazione del file IFC, all'interno del record FILE_NAME:

Trimble Inc. - Tekla Structures - <version number>

TTSD-70252

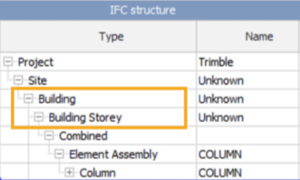

Nelle esportazioni IFC4 e IFC4.3, durante l'esportazione di oggetti selezionati, le griglie vengono esportate solo quando sono selezionate. In precedenza, tutte le griglie nel modello venivano esportate anche se si era scelto di esportare solo gli oggetti selezionati. Quando si seleziona Gerarchia spaziale da Organizzazione, le griglie vengono posizionate nell'edificio corrispondente (il cui limite copre le griglie), altrimenti nel primo edificio.

TTSD-73001

Il formato IFC4.0 e tutti i formati IFC4 più recenti sono ora supportati durante la conversione degli oggetti di riferimento IFC in oggetti nativi Tekla Structures.

In precedenza, la conversione degli oggetti supportava solo oggetti di riferimento IFC2x3.

Per ulteriori informazioni sulla conversione degli oggetti IFC, vedere Conversione di oggetti IFC in oggetti nativi di Tekla Structures.

TTSD-57949
