Domanda 1

Esistono dei "metodi migliori" per creare i componenti personalizzati?

No. Tuttavia, la moltiplicazione è più rapida della divisione. Ad esempio, P1*0.5 è più rapido di P1/2.

Domanda 2

È possibile modificare le impostazioni delle viste dei componenti personalizzati?

Sì. Cliccare due volte in un punto qualsiasi dello sfondo del modello per aprire la finestra di dialogo Proprietà vista e modificare le impostazioni in base alle esigenze. Salvare le impostazioni con il nome corrispondente alla vista dell'editor dei componenti personalizzati da modificare:

• custom_object_editor_front_view

• custom_object_editor_end_view

• custom_object_editor_top_view

• custom_object_editor_perspective_view

Domanda 3

Risulta impossibile creare due componenti tra le stesse parti. La casella di controllo Consenti più connessioni tra le stesse parti è stata selezionata nelle impostazioni componente personalizzato. Perché questa funzione non funziona con il componente personalizzato?

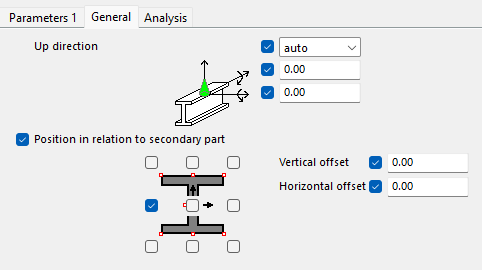

È inoltre necessario modificare Posizione assi definita in relazione alla parte secondaria nella finestra di dialogo componente personalizzato, in modo che sia diversa dall'opzione centrale. A questo punto è possibile creare due componenti tra le stesse parti.

Domanda 1

Esiste un modo per sapere quali sono gli elementi a cui è associato un oggetto?

Sulla ribbon cliccare su Oggetto e selezionare un simbolo di distanza nella vista dei componenti personalizzati per visualizzare le informazioni sull'associazione.

Domanda 2

È possibile modificare un'associazione esistente?

No. È necessario cancellare l'associazione e crearne una nuova.

Domanda 3

Esistono differenze tra i piani del profilo esterno e i piani adiacenti?

Sì. I piani del profilo esterno seguono il contorno della parte, mentre i piani adiacenti formano la sagoma esterna della parte.

Domanda 4

Come si esegue l'associazione ai piani di costruzione?

È possibile eseguire l'associazione ai piani di costruzione con la stessa procedura utilizzata per qualsiasi altro piano:

1. Selezionare le grip e cliccare con il pulsante destro del mouse.

2. Selezionare Legare al piano.

3. Selezionare il piano di costruzione.

Domanda 5

Qual è la funzione del comando Crea distanza sulla barra degli strumenti dell'editor dei componenti personalizzati?

Con questo comando è possibile selezionare prima il piano, quindi la grip o lo smusso da associare.

Domanda 6

Qual è la funzione del comando Crea distanze per i punti grip dei componenti selezionati sulla barra degli strumenti dell'editor dei componenti personalizzati?

Il comando associa automaticamente la parte selezionata ai relativi piani di contatto delle grip. Tekla Structures seleziona i piani nel seguente ordine:

1. piani di costruzione

2. piani delle parti principali e secondarie

Domanda 1

Esistono dei nomi di variabile riservati?

Sì. Le seguenti variabili parametriche devono avere lo stesso prefisso:

• Diametro bullone e Standard bullone

• Dimensioni pioli, Standard pioli e Lunghezza Piolo

• Dimensione barra, Materiale barra e Raggio di piegatura barra

• Nome Componente e File attributi componente

I suffissi vengono aggiunti automaticamente quando si modifica Tipo valore nella finestra di dialogo Variabili:

È necessario modificare il prefisso in base alla relativa variabile:

Se i prefissi non corrispondono, le variabili non funzionano correttamente.

Domanda 2

È possibile arrotondare un valore, ad esempio, alla successiva decina?

Utilizzare la funzione round() per arrotondare i valori.

Ad esempio, round(17.5, 20) arrotonda 17,5 a 20.

round(17.1, 15) arrotonda 17,1 a 15.

Domanda 3

C'è un limite alla lunghezza dell'Etichetta nel box di dialogo?

Sì, il limite è di 30 caratteri. È possibile aggiungere più caratteri in un file di input, se necessario.

Domanda 4

Sono richiesti due valori separati per la larghezza e lo spessore del piatto. In che modo è possibile utilizzare questi valori per creare un nome profilo, ad esempio PLT200*100 ? In che modo è possibile eliminare le cifre decimali dai valori?

Utilizzare la funzione int() per convertire i numeri decimali in numeri interi.

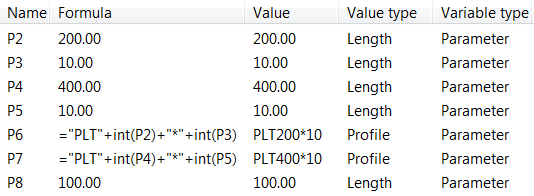

Nell'esempio seguente, P2 è la larghezza del piatto e P3 è lo spessore del piatto. Utilizzare la formula seguente per creare il profilo:

="PLT"+int(P2)+"*"+int(P3)"

Domanda 5

È possibile utilizzare formule in un elenco di distanze?

Sì. Di seguito viene riportato un esempio in cui viene illustrato l'utilizzo di una formula in un elenco di distanze.

Gli elenchi di distanze vengono gestiti come testo in Tekla Structures, pertanto è necessario utilizzare le virgolette. Ad esempio, P1 + " " + P5

Domanda 1

Perché il Browser componenti personalizzati non viene aggiornato quando vengono aggiunte o cancellate parti nell'editor dei componenti personalizzati?

È necessario aggiornare il Browser componenti personalizzati file cliccando. Aggiorna

Domanda 2

Esiste un modo per visualizzare gli attributi utente nel browser dei componenti personalizzati?

Sì. È necessario modificare l'impostazione di default con il valore richiesto. I valori di default non vengono visualizzati nel Browser componenti personalizzati.

Per visualizzare l'attributo richiesto nel browser dei componenti personalizzati:

1. Passare al pannello proprietà e aprire la finestra di dialogo per gli attributi utente.

2. Modificare il valore dell'attributo utente richiesto.

3. Cliccare su Aggiorna in Browser componenti personalizzati per visualizzare l'attributo.



Domanda 1

È stata aggiunta un'immagine alla finestra di dialogo del componente personalizzato modificando un file di input (*.inp). Se vengono apportate modifiche nell'editor dei componenti personalizzati, il file di input viene sovrascritto?

Sì, ma Tekla Structures crea automaticamente una copia di backup del file di input.

Domanda 2

Perché non è possibile utilizzare la scheda 4 quando viene modificato un file di input?

La scheda 4 è riservata alla scheda Generale.
