Clonazione dei disegni

Creazione di nuovi disegni basati su modelli di disegno o template di clonazione disponibili localmente, in altri modelli o sul cloud.

È necessario prendere in considerazione la clonazione dei disegni quando:

Nel modello sono presenti molte parti, assemblaggi o unità di getto simili.
È utile semplificare l'attività di modifica quando ci sono molte parti simili con numeri di posizione diversi. È possibile avere disegni separati di queste parti simili.
I disegni richiedono molte editazioni manuali

Il disegno clonato potrebbe contenere un numero superiore o inferiore di parti rispetto al disegno originale. Le proprietà delle parti, le marche, le note associative e gli altri oggetti di disegno correlati sono clonati da oggetti analoghi nel disegno originale.

Se con l'operazione di clonazione non si ottiene un risultato soddisfacente, è necessario modificare manualmente il disegno clonato. Ad esempio, è possibile creare un disegno per una capriata, modificarlo, quindi clonarlo per capriate simili. Talvolta è necessario modificare i disegni clonati laddove le capriate sono diverse.

Sono disponibili i seguenti strumenti per la clonazione:

Il comando Crea disegno di produzione è un modo semplice per creare disegni di officina, assemblaggi o unità di getto basandosi su modelli di disegno salvati localmente sul computer.

Per ulteriori informazioni, vedere Creazione di disegni di produzione.
La funzione Disegni di produzione AI Cloud crea nuovi disegni di assemblaggi o di unità di getto basandosi su disegni di produzione finalizzati da progetti precedenti, che sono stati caricati in una raccolta cloud di proprietà dell'account aziendale. L'intelligenza artificiale (AI) viene utilizzata quando si classificano i disegni in librerie all'interno della raccolta cloud e quando si cerca il disegno maggiormente corrispondente da utilizzare nella creazione del disegno.

Per ulteriori informazioni, vedere Creazione di disegni di produzione utilizzando l'intelligenza artificiale e le raccolte cloud.
Gestione documenti consente inoltre di clonare disegni di progetto/montaggio, di assemblaggio, di officina e di unità di getto utilizzando template di disegno nel modello corrente o nella libreria dei template.
Per ulteriori informazioni, vedere "Clonazione in Gestione documenti" e "Clonazione in Gestione documenti utilizzando i template nella libreria dei template" più avanti in questa pagina.
Nel Catalogo disegni principali è possibile clonare disegni di assemblaggio, di officina e di unità di getto utilizzando template di disegno presenti nel modello corrente o in altri modelli.

Vedere "Clonazione nel Catalogo disegni principali utilizzando template" e "Clonazione nel Catalogo disegni principali utilizzando template in altri modelli" più avanti in questa pagina.

Oggetti di disegno che supportano la clonazione

È possibile clonare gli oggetti elencati di seguito:

Quote: assicurarsi che non siano presenti quote non associate nel disegno di origine.
Marche per le saldature aggiunte nel disegno
Marche per le saldature aggiunte nel modello
Marche di livello
Marche di revisione
Oggetti di annotazione
Testi
Simboli
Oggetti di bozze del disegno
File di testo
File DWG/DXF
Hyperlinks
Viste di sezione e di dettaglio create manualmente: assicurarsi che le viste sezione siano associate correttamente nel disegno di origine.
Quando si clona un disegno di assemblaggio che include disegni di officina, Tekla Structures include di default i disegni di officina nel disegno di assemblaggio clonato.

Clonazione da Gestione documenti

Oltre alla clonazione dei disegni mediante i template di clonazione in Catalogo disegni principali, è possibile clonare disegni di officina, unità di getto, assemblaggio e di progetto e montaggio da Gestione documenti.

Note e limitazioni

Clonazione da un altro modello: durante la clonazione da un altro modello, se l'armatura nel disegno di origine nell'altro modello è stata creata utilizzando set di barre d'armatura, potrebbe non essere possibile effettuare la clonazione delle quote e delle marche delle barre d'armatura.
Clonazione di disegni di assemblaggi o unità di getto: Quando si clonano disegni di assemblaggi o unità di getto, questi devono avere lo stesso tipo di parte principale dell'assemblaggio o dell'unità di getto da cui è stato creato il disegno originale. Ad esempio, le aste superiori della biella originale e di quella clonata potrebbero essere parti principali.
Clonazione delle viste di dettaglio e delle sezioni nei disegni di progetto e montaggio: Nei disegni di progetto e montaggio, vengono clonate una vista principale e le viste sezione e di dettaglio. Tuttavia, la clonazione della sezione e le viste di dettaglio potrebbe non essere accurata.
Clonazione delle annotazioni per le viste piane nei disegni di progetto e montaggio: Nella clonazione di disegni di progetto e montaggio, le annotazioni non possono essere clonate correttamente per le viste piane se le viste sono situate in coordinate XY diverse. Ad esempio, se si dispone di due disegni di progetto e montaggio con viste piane per piani diversi, il risultato della clonazione sarà accettabile solo se i piani si trovano uno sopra l'altro, pertanto l'unica differenza tra di essi è la coordinata Z. Tuttavia, se le due viste piane si trovano in due edifici diversi, le coordinate XY sono diverse, pertanto il risultato della clonazione per le annotazioni non è soddisfacente.
Prima della clonazione: completare, modificare, salvare e chiudere il disegno da utilizzare come template di clonazione. Ad esempio, è possibile aggiungere o modificare quote o marche oppure modificare il layout disegno.

Nel modello selezionare gli elementi da includere nel disegno:
- Se si clonano disegni di officina, unità di getto o assemblaggio, selezionare parti, assemblaggi o unità di getto.
- Se si esegue la clonazione di un disegno di progetto e montaggio, selezionare una vista del modello. La vista selezionata è circondata da un bordo giallo.
Nella scheda Disegni & report cliccare su Gestione documenti.
Cliccare su Clona, quindi effettuare una delle seguenti operazioni:
- Selezionare Modello corrente, cliccare su Seleziona disegno e, in Gestione documenti, selezionare il disegno da utilizzare come template di clonazione.
- Selezionare Altro modello, cercare il modello richiesto e cliccare su OK. Cliccare quindi su Scegli disegno e selezionare il disegno da utilizzare come template di clonazione. Lasciarlo aperto. Per istruzioni più dettagliate su questo tipo di clonazione, vedere la sezione "Clonazione utilizzando i template di clonazione nella libreria di template".
Nella finestra di dialogo Clona Disegno visualizzata, selezionare i tipi di oggetti di disegno che si desidera clonare nel nuovo disegno e le azioni per ciascun tipo di oggetto.
- Per Dimensioni e Altre marche (tutte le marche degli oggetti della struttura), scegliere se eseguire il comando Clona, ricrearle automaticamente quando si clona un disegno (Crea) o utilizzare l'opzione Ignora durante la clonazione.

  È utile selezionare Crea nelle caselle Dimensioni e Altre marche se la clonazione di quote e altre marche non genera risultati soddisfacenti. L'utilizzo di questa opzione non crea alcuna nuova vista.
- Per gli altri oggetti, selezionare Clona o Ignora.
Cliccare su Clona selezione.

Tekla Structures clona il disegno. Il nuovo disegno viene aggiunto automaticamente in Gestione documenti, dove i disegni clonati vengono contrassegnati dal testo Disegno clonato nella colonna Modifiche. La Clonazione sorgente colonna indica quale disegno è stato utilizzato come template di clonazione.

Esempio

In questo esempio è stato creato un disegno di progetto e montaggio del piano +3200 di un edificio. Successivamente, il disegno è stato modificato per ottenere il risultato desiderato, in modo da poter essere utilizzato come template di clonazione. Quindi, un disegno di progetto e montaggio del piano +6300 viene clonato utilizzando il disegno del piano +3200 come template di clonazione.

Per istruzioni dettagliate, consultare i passaggi di "Clona da Gestione documenti", descritti sopra.

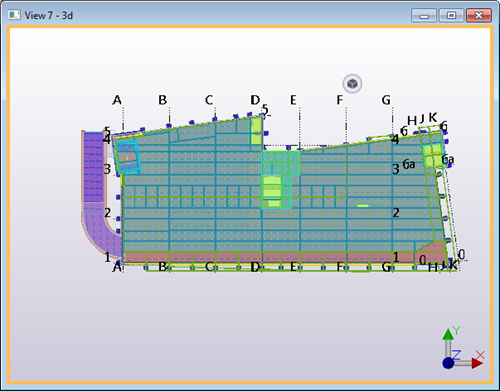

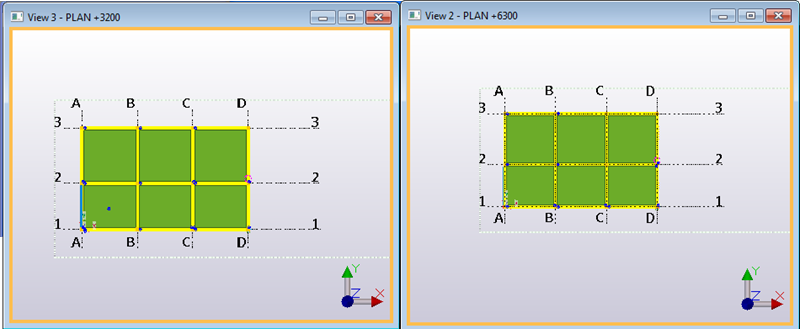

Il primo piano (+3200) e il secondo (+6300) sono abbastanza simili:

Il disegno di progetto e montaggio della vista del piano +3200 è stato creato e poi leggermente modificato, ad esempio eliminando alcune marche.

La vista modello che rappresenta il piano +6300 è stata selezionata nel modello, quindi il disegno viene clonato selezionando il disegno di progetto e montaggio del piano +3200 come template di clonazione in Gestione documenti.

Nel disegno clonato:

Il piano della vista del disegno è stato spostato in modo da corrispondere al piano +6300.
In caso di parti in posizioni corrispondenti, le marche sono state clonate nella nuova posizione e il contenuto è stato aggiornato.
Le quote sono clonate.
Tutti gli oggetti di costruzione vengono clonati.

Clonazione utilizzando i template di clonazione nella libreria di template

Si tratta di un metodo più manuale per clonare i disegni: è possibile creare disegni utilizzando i template di clonazione all'interno della libreria di template. La libreria di template è in pratica una cartella di modelli contenente i disegni da utilizzare come template di disegno.

In un modello utilizzato come modello di template, creare un disegno da utilizzare come template di disegno e salvare il disegno.
In un altro modello in cui si desidera creare un disegno utilizzando un template di disegno, selezionare gli oggetti da includere nel nuovo disegno.
Nella scheda Disegni & report cliccare su Gestione documenti.
In Gestione documenti selezionare un disegno e cliccare su Clona.
Cliccare su Altro modello.

Utilizzare Sfoglia modelli... per eseguire ricerche all'interno di un'altra cartella di modelli contenente i template di disegno richiesti.
Cliccare su Scegli disegno...
Modelli Disegni Nella finestra di dialogo, selezionare un template di disegno e lasciare aperta la lista.
Nella finestra di dialogo Clona Disegno utilizzare le opzioni Clonazione di oggetti e azioni in corso per definire gli oggetti di disegno da clonare e le azioni per ciascun oggetto clonato.
Clonare il disegno cliccando su Clona selezione.

Tekla Structures clona il disegno. Il disegno clonato viene aggiunto in Gestione documenti, dove i disegni clonati sono contrassegnati con il testo Disegno clonato nella colonna Modifiche. La Clonazione sorgente colonna indica quale disegno è stato utilizzato come template di clonazione.

Suggerimento:

È possibile specificare di utilizzare sempre una determinata cartella di modelli come libreria di template utilizzando l'opzione avanzata XS_DRAWING_TEMPLATES_LIBRARY.

Clonazione nel Catalogo disegni principali utilizzando i template

Nel Catalogo disegni principali è possibile creare disegni di officina, di assemblaggio e di unità di getto utilizzando i template aggiunti nel catalogo da Gestione documenti.

Nota:

Solo i template di clonazione situati nelle cartelle definiti per l'opzione avanzata XS_CLONING_TEMPLATE_DIRECTORY sono visualizzati nel Catalogo disegni principali.

Per ulteriori informazioni sull'aggiunta di template di clonazione a Catalogo disegni principali, vedere Personalizzazione del catalogo disegni principali.

Limitazioni:

Non è possibile clonare i disegni di progetto/montaggio mediante Catalogo disegni principali. È possibile clonare i disegni di progetto/montaggio solo utilizzando il comando Clona in Gestione documenti.
Non è possibile clonare i disegni composti.
Non è possibile modificare le proprietà del disegno dei template di clonazione dal Catalogo disegni principali.

Nella scheda Disegni & report cliccare su Catalogo disegni principali.
Selezionare Template di clonazione dall'elenco in alto.
Cliccare due volte sul template di clonazione da utilizzare.
Nella finestra di dialogo Proprietà disegno principale passare alla scheda Creazione disegno e specificare la modalità di clonazione di quote e marche.

È possibile scegliere di ignorare quote, marche e marche di saldatura del modello, clonarle o ricrearle.

L'opzione Marche controlla le marche di revisione e tutte le marche degli oggetti della struttura.
Sempre nella scheda Creazione disegno selezionare i tipi di oggetti da clonare dal disegno principale.
Cliccare su OK
Per creare un disegno solo per alcune parti, selezionare le parti dal modello.

È inoltre possibile utilizzare un filtro di selezione appropriato e selezionare l'intero modello utilizzando la selezione dell'area. Attivare solo il tasto di selezione Seleziona oggetti quando si selezionano gli oggetti, altrimenti la selezione può richiedere molto tempo.
Cliccare su Crea disegni o Crea disegni per tutte le parti.
Marcare il modello, se viene richiesto.

Tekla Structures crea i disegni e li aggiunge Gestione documenti. In Gestione documenti i disegni clonati sono contrassegnati con il testo Disegno clonato nella colonna Modifiche. La Clonazione sorgente colonna indica quali disegni sono stati utilizzati come template di clonazione.
Verificare il disegno clonato e modificarlo, se necessario.

Suggerimento:

Se si dispone di template di clonazione creati con una precedente versione di Tekla Structures e si desidera sfruttare la migliore associatività disponibile in una versione più recente di Tekla Structures, aggiornare l'associatività del disegno utilizzando il comando Aggiorna associatività che può essere digitato nella casella Avvio rapido.

Clonazione nel Catalogo disegni principali utilizzando template in altri modelli

Nel Catalogo disegni principali è possibile clonare i disegni utilizzando i template disponibili in altri modelli.

Limitazioni: È possibile utilizzare solo i template di clonazione di altri modelli, non altri tipi di disegni principali, come le impostazioni salvate o i gruppi di regole.

Nella scheda Disegni & report cliccare su Catalogo disegni principali.
Nel Catalogo disegni principali, cliccare su per aprire la finestra di dialogo Modelli contenenti disegni principali.
Cliccare su Aggiungi modello... e aprire il modello desiderato.
Cliccare su OK.

Ora i template di clonazione nella cartella definita sono visualizzati nel Catalogo disegni principali.
Selezionare il template di clonazione dal Catalogo disegni principali e creare un disegno utilizzando il template selezionato.

Suggerimento:

Quando sono disponibili parti simili in diversi progetti, è possibile conservare un insieme di modelli di clonazione, quindi utilizzare i template di clonazione nei modelli di clonazione in uso, se necessario.

Clonazione delle quote solo nelle viste selezionate

Le opzioni di clonazione delle quote nella finestra di dialogo Clona Disegno agiscono su tutte le viste, mentre l'opzione Metodo creazione delle quote in questa vista imposta il metodo di creazione delle quote solo per la vista selezionata. È possibile creare quote automatiche nella vista frontale e clonarle nelle viste sezione e d'estremità.

Cliccare due volte sul bordo della vista per aprire la finestra di dialogo Vista - Proprietà.
Nella scheda Attributi 2 impostare Metodo creazione delle quote in questa vista su Clona.

L'utilizzo di questa opzione influisce sulla creazione delle quote durante la clonazione e il ridimensionamento dei disegni esistenti.
Cliccare su Modifica.
Salvare e chiudere il disegno.
Aprire Gestione documenti, selezionare il disegno e cliccare sul pulsante Clona...
Nella finestra di dialogo Clona Disegno selezionare gli oggetti da clonare e l'opzione di clonazione delle quote (Ignora, Clona, Crea).
- Se si seleziona Dimensioni > Ignora, le quote verranno clonate solo per le viste con Metodo creazione delle quote in questa vista impostato su Clona.
- Se si seleziona Dimensioni > Clona, le quote verranno clonate per tutte le viste.
- Se si seleziona Dimensioni > Crea, le quote verranno create per tutte le viste tranne quelle con Metodo creazione delle quote in questa vista impostato su Non creare.
Cliccare su Clona selezione.

Opzioni avanzate correlate alla clonazione

XS_INTELLIGENT_CLONING_ADD_DIMENSIONS: consente di creare quote per le parti aggiuntive nei disegni di destinazione utilizzando la quotatura automatica durante la clonazione.

XS_DRAWING_CLONING_VIEW_PLACING: consente di controllare il modo in cui funzionano il posizionamento delle viste e la scalatura delle dimensioni del foglio e della vista nella clonazione dei disegni.

XS_INTELLIGENT_DRAWING_ALLOWED: consente di controllare se spostare automaticamente quote, marche e così via in base alle modifiche del modello. Utilizzato insieme a XS_DRAWING_CLONING_VIEW_PLACING.

XS_DRAWING_CLONING_IGNORE_CHECK: consente di controllare se clonare un disegno anche se tutte le parti del disegno originale sono state eliminate e il numero di posizione è lo stesso del disegno originale.

XS_CLONING_TEMPLATE_DIRECTORY: indica la cartella principale contenente tutti i modelli con i template di clonazione da visualizzare in Catalogo disegni principali.

XS_COPY_REVISIONS_IN_AUTOMATIC_CLONING: consente di controllare se copiare le revisioni dei disegni nei disegni clonati automaticamente.

XS_INTELLIGENCE_MAX_RULE_COUNT: consente di ridurre il numero di regole associative utilizzate per un punto di misurazione.

XS_INTELLIGENCE_MAX_PLANE_COUNT: consente di definire il numero di piani da prendere in considerare per la ricerca di oggetti associati.

XS_INTELLIGENCE_MAX_PART_COUNT: consente di definire il numero di parti da prendere in considerazione per la ricerca di oggetti associati.

Aggiornamento dell'associatività del disegno dopo la clonazione

Spesso i miglioramenti apportati alla clonazione e all'associatività richiedono che le regole associative vengano ricreate. Questa operazione può essere eseguita utilizzando il comando Aggiorna associatività. Quando si utilizza questo comando, non è necessario ricreare il disegno.

Ad esempio, questo comando è molto utile se un template di clonazione è stato creato con una precedente versione di Tekla Structures e si desidera sfruttare la migliore associatività disponibile in una versione più recente di Tekla Structures.

Nella scheda Disegni & report cliccare su Gestione documenti.
Aprire un template di clonazione del quale aggiornare l'associatività.
Aprire Avvio rapido, immettere Aggiorna associatività e cliccare sul comando Aggiorna associatività nella lista visualizzata.
Salvare il template di clonazione.

Elementi da verificare nei disegni clonati

Verificare sempre i disegni clonati per assicurarsi che i contenuti del disegno soddisfino le proprie esigenze e marche, viste e quote siano corrette.

Esaminare i disegni clonati per verificarne la correttezza. A tale scopo, di seguito è riportata una lista di controllo.


Oggetto	Verificare e modificare se necessario
Marche	In generale, i contenuti delle marche sono corretti nei disegni clonati, tuttavia talvolta è necessario modificare la posizione delle marche. Tekla Structures clona le marche che possono essere mappate al disegno originale e crea nuove marche per le parti che non possono essere mappate al disegno del template.
Viste	Assicurarsi che le quote e l'orientamento delle viste siano corretti e che le viste siano collocate correttamente nel disegno clonato. Le dimensioni delle viste vengono aggiornate in base alle parti incluse nelle viste.
Quote	Se il disegno clonato contiene una quantità di parti minore rispetto all'originale, le quote delle parti mancanti sono rimosse automaticamente. Se il disegno clonato contiene una quantità di parti maggiore rispetto all'originale, Tekla Structures quota le parti aggiuntive utilizzando la quotatura automatica, se l'opzione avanzata `XS_INTELLIGENT_CLONING_ADD_DIMENSIONS` è stata impostata su `TRUE`. Poiché Tekla Structures utilizza la quotatura automatica per creare le quote per le nuove parti, può essere necessario verificare e correggere le quote create. Aggiungere le quote mancanti e rimuovere quelle errate.
