Rinforzo colonna (102)

Rinforzo colonna (102) crea una connessione tra una colonna e un travetto sui bordi di una struttura portale.

Oggetti creati

Piatto d'estremità
Irrigidimento a compressione
Irrigidimento Morris
Irrigidimenti di Nervatura
Piatto di testa
Piatto di rinforzo verticale
Piatto di rinforzo orizzontale
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Connessione tra una colonna e un travetto

Limitazioni

Le anime dei travetti devono trovarsi nello stesso piano verticale.
Se si applica un puntello al rinforzo, quindi si modifica il profilo rinforzo, la posizione del puntello non verrà ricalcolata. In questo caso, è inoltre necessario modificare la sovrapposizione laminata a freddo o il componente a manicotto utilizzato per creare i puntelli. L'immagine di seguito mostra un esempio di questa situazione.

Ordine di selezione

Selezionare la parte principale.
Selezionare la parte secondaria.

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Piatto d'estremità
2	Piatto di rinforzo
3	Irrigidimento di Nervatura
4	Irrigidimento Morris
5	Irrigidimento a compressione

Scheda Immagine

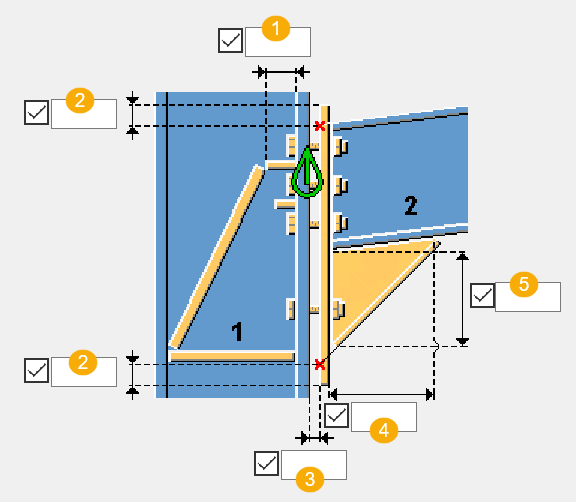

Utilizzare la scheda Immagine per definire le dimensioni di connessione.

Dimensioni


	Descrizione
1	Distanza orizzontale dall'estremità superiore dell'irrigidimento Morris per consentire l'accesso ai bulloni nel piatto d'estremità. Il valore di default è `75 mm`.
2	Distanza dal bordo superiore del piatto d'estremità sopra l'intersezione tra la flangia superiore della trave e la colonna. Distanza dal bordo inferiore del piatto d'estremità sotto l'intersezione della flangia del piatto di rinforzo e della colonna.
3	Distanza del bordo del piatto d'estremità dalla flangia della colonna.
4	Quota orizzontale del piatto di rinforzo dal piatto d'estremità.
5	Quota verticale del piatto di rinforzo dalla flangia del travetto.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione	Default
Piatto d'estremità	Spessore e altezza del piatto d'estremità.	Lo spessore di default per il piatto d'estremità è basato sulla profondità di sezione dei travetti. Per profondità del travetto di < 400, lo spessore è di 20 mm e per profondità di < 700, lo spessore è di 25 mm, altrimenti lo spessore è di 30 mm. L'altezza di default è determinata dalla profondità del rinforzo.
Irrigidimento Comp	Spessore e larghezza dell'irrigidimento di compressione.	Lo spessore predefinito dell'irrigidimento di compressione si basa sulla profondità di sezione delle travi. Per profondità del travetto di < 400, lo spessore è di 20 mm e per profondità di < 700, lo spessore di default è di 25 mm, altrimenti lo spessore è di 30 mm. La larghezza predefinita varia in base allo spessore della flangia della colonna.
Irrigidimento Morris	Spessore e larghezza dell'irrigidimento Morris.	Spessore: 10 mm La larghezza predefinita varia in base allo spessore della flangia della colonna.
Irrigidimenti di Nervatura	Spessore, larghezza e altezza dell'irrigidimento della nervatura.	Spessore: 10 mm La larghezza di default degli irrigidimenti di nervatura è determinata dalla larghezza della flangia della colonna. La lunghezza di default degli irrigidimenti di nervatura è la larghezza dell'irrigidimento di nervatura.
Piatto di testa	Spessore, larghezza e altezza del piatto di testa. Per creare il piatto di testa, selezionare l'opzione di creazione del piatto di testa totale o parziale nella scheda Parametri .	Spessore: 10 mm La larghezza è determinata dalla larghezza della flangia della colonna. La saldatura 8 viene utilizzata sia per il piatto di testa che per l'irrigidimento Morris se vengono creati entrambi.
Piatto di rinforzo vert.	Spessore del piatto rinforzo verticale.
Piatto Rinforzo Orizz.	Spessore e larghezza del piatto rinforzo orizzontale.
Profilo Rinforzo	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire la lunghezza del rinforzo, il numero di irrigidimenti di nervatura, gli smussi del piatto di rinforzo, la creazione del piatto di testa e l'adattamento della colonna.

Lunghezza del rinforzo e irrigidimenti nervatura


Opzione	Descrizione
Lunghezza rinforzo	Distanza orizzontale dalla linea centrale della colonna all'intersezione tra la flangia del rinforzo e la flangia inferiore del travetto.
Numero di irrigidimenti nervatura	Definisce il numero di irrigidimenti di nervatura. Gli irrigidimenti di nervatura sono posizionati tra ciascuna coppia di bulloni che collegano la trave alla colonna. Il numero di irrigidimenti di nervatura può essere ridotto se non è possibile posizionarli tutti con lo schema bulloni corrente.

Dimensions


	Descrizione
1	Distanza sopra l'intersezione tra la parte superiore della flangia del travetto e la colonna se l'impostazione Adatta Colonna Sup. è impostata su a squadra. Per impostazione predefinita, la colonna è allineata alla parte superiore del piatto d'estremità.
2	Distanza verticale dall'intersezione tra la linea centrale del travetto e della colonna e la parte inferiore della flangia del piatto di rinforzo.
3	Quota di taglio orizzontale del piatto di rinforzo.

Quote dello smusso dell'irrigidimento


	Descrizione
1	Definisce la quota di smusso orizzontale e verticale per creare lo smusso. Per impostazione predefinita, non viene creato uno smusso.

Creazione del piatto di testa

Scegliere se creare il piatto di testa e definire la distanza dal bordo tra la faccia esterna della colonna e la piastra superiore.


Opzione	Descrizione
	Default Il piatto di testa non viene creato. AutoDefaults consente di modificare questa opzione.
	Il piatto di testa non viene creato.
	Il piatto di testa completo viene creato sulla colonna. Definire le distanze dal bordo di entrambi i lati del piatto di testa al bordo della colonna. Se necessario, è possibile modificare la lunghezza della piastra nella scheda Parti utilizzando l'impostazione di altezza.
	Il piatto di testa parziale viene creato dal centro della colonna. Definire la distanza dal bordo della colonna. Se necessario, è possibile modificare la lunghezza della piastra nella scheda Parti utilizzando l'impostazione di altezza.

Adatta Colonna Sup.


Opzione	Descrizione
	Default La parte superiore della colonna non è adattata. Se viene creato un piatto di testa, questo viene posizionato al livello superiore esistente della colonna. AutoDefaults consente di modificare questa opzione.
	La parte superiore della colonna non è adattata. Se viene creato un piatto di testa, questo viene posizionato al livello superiore esistente della colonna.
	Inclinazione La parte superiore della colonna è allineata alla flangia superiore della trave. Se viene creato un piatto di testa, la parte superiore del piatto di testa viene allineata alla flangia superiore del travetto.
	Quadrato Definisce l'estensione o il taglio del livello superiore della colonna sopra l'intersezione tra la parte superiore della flangia del travetto e la colonna.

Scheda Verticale/trave

Utilizzare la scheda Vert/cap per definire il layout verticale dei bulloni attraverso il piatto d'estremità, posizionati in basso rispetto alla parte superiore del travetto.

Quote del gruppo bulloni


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Dimensione della posizione orizzontale del gruppo bulloni.
3	Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni. Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra. Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni. Destra: dal bordo destro della parte secondaria al bullone più a destra.
4	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
5	Numero di bulloni.
6	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Verticale/rinforzo

Utilizzare la scheda Vert/rinforzo per definire il layout verticale dei bulloni attraverso il piatto d'estremità, posizionati in alto rispetto alla parte inferiore del rinforzo.

Quote del gruppo bulloni


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Numero di bulloni.
5	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
