XS_USE_ASSEMBLY_EXTREMA_IN_MARK_PLACING
Categoria nella finestra di dialogo Opzioni avanzate: Marcatura - generale
Utilizzare questa opzione avanzata per posizionare le marche delle parti sull'assemblaggio anziché sopra alla parte principale.
Creare prima un filtro della vista disegno per recuperare una parte o un gruppo di parti specifico e assegnargli un nome univoco, quindi immettere il nome del filtro della vista disegno come valore per l'opzione avanzata. I nomi dei filtri fanno distinzione tra maiuscole e minuscole in alcuni sistemi.

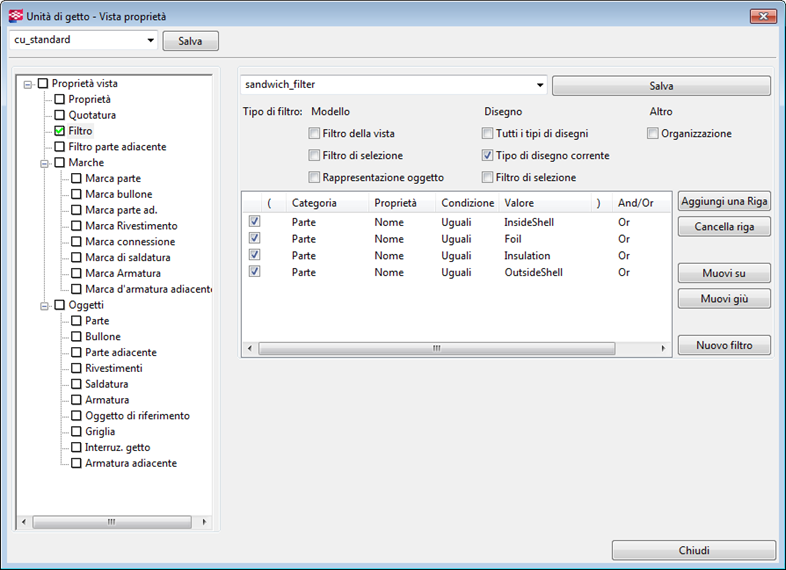

Nell'esempio riportato di seguito i nomi delle parti vengono utilizzati come criteri di filtro.

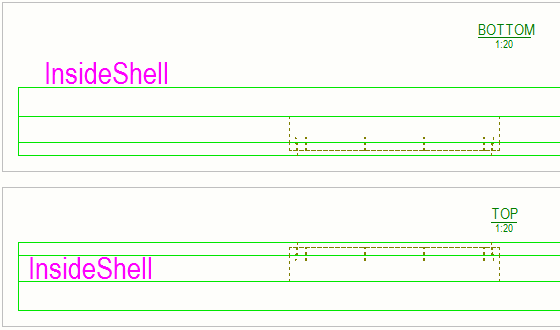

Quando si ricrea il disegno, la posizione della marca cambia da:

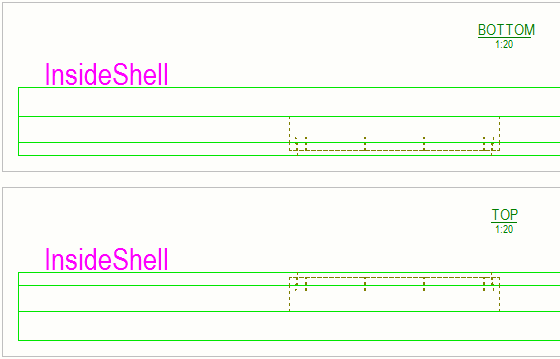

a:
I tipi di posizionamento marca supportati sono mostrati di seguito.
