Categoria nella finestra di dialogo Opzioni avanzate: Proprietà disegni

Utilizzare questa opzione avanzata per controllare il comportamento delle marche e delle note aggiunte manualmente nei disegni quando il contenuto delle proprietà non è definito per il tipo di oggetto selezionato nel disegno.

Questa opzione avanzata è specifica dell'utente e l'impostazione viene salvata in options.bin nella cartella dell'utente, ad esempio in C:\Users\<user>\AppData\Local\Trimble\Tekla Structures\<version>\UserSettings. Riavviare Tekla Structures per attivare il nuovo valore.

Tekla Structures versione 2023 SP5 e successive

Se si imposta XS_SHOW_EMPTY_MARKS su TRUE(impostazione di default):

• Tekla Structures crea le marche o le note che non hanno contenuto con il testo "Contenuto non definito".
• Viene visualizzato il seguente messaggio sulla barra di stato: Sono state create marche senza contenuto. Per controllarlo, utilizzare l'opzione avanzata XS_SHOW_EMPTY_MARKS. - - Aggiungere elementi al contenuto della marca e cliccare su Modifica."
• È possibile cliccare due volte sulla marca o sulla nota e aggiungere il contenuto nel pannello proprietà.
• È inoltre possibile portare il valore dell'opzione avanzata su FALSE per modificare la funzionalità.

Se si imposta XS_SHOW_EMPTY_MARKS su FALSE:

• Tekla Structures crea le marche prive di contenuto e seleziona tali marche vuote nel disegno.
• Viene visualizzato il seguente messaggio sulla barra di stato: "Sono state create marche invisibili senza contenuto - - Aggiungere elementi al contenuto della marca e cliccare su Modifica."

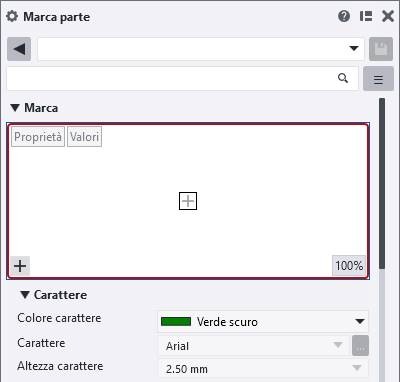

• Se sono state create marche di un solo tipo senza contenuto, il pannello proprietà si apre immediatamente indicando nell'editor visuale che il contenuto non è definito ed è possibile aggiungere il contenuto desiderato.



• Se sono state create marche di due o più tipi prive di contenuto:
  • Viene visualizzato il pannello proprietà ed è presente un punto esclamativo accanto al pulsante freccia della lista dei tipi di oggetti per indicare che la lista contiene tipi di marche con marche vuote.
  • Il pannello proprietà mantiene visibili tutte le marche con contenuto vuoto nella lista dei tipi di oggetti, in modo che sia possibile selezionare ciascun tipo di marca e risolvere i problemi.

Tekla Structures versione 2022 da SP11 in avanti

Se si imposta XS_SHOW_EMPTY_MARKS su TRUE(impostazione di default):

• Tekla Structures crea le marche o le note con un elemento di testo impostato su "Contenuto non definito".
• Viene visualizzato il seguente messaggio sulla barra di stato: Sono state create marche senza contenuto. Utilizzare XS_SHOW_EMPTY_MARKS per controllarle. -- Aggiungere elementi al contenuto della marca e premere Modifica."
• È possibile cliccare due volte sulla marca o sulla nota e aggiungere il contenuto nella finestra di dialogo delle proprietà.

Se si imposta XS_SHOW_EMPTY_MARKS su FALSE:

• Viene visualizzata la finestra di dialogo delle proprietà della marca o della nota ed è possibile aggiungere il testo della marca o della nota.
• Viene visualizzato il seguente messaggio sulla barra di stato: "Sono state create marche invisibili senza contenuto - - Aggiungere elementi al contenuto della marca e premere Modifica".
