XS_SET_HATCH_ORIGIN_INTO_VIEW_ORIGIN
Categoria nella finestra di dialogo Opzioni avanzate: Retinatura
Per disegnare retinature in modo omogeneo tra le parti e impostarle sull'origine, impostare l'opzione avanzata XS_SET_HATCH_ORIGIN_INTO_VIEW_ORIGIN su TRUE e la scalatura e la rotazione delle retinature su zero (0). Il valore di default è FALSE.
Per le retinature automatiche, scala e rotazione sono impostate nel file .htc, ad esempio CONCRETE,0,hardware_LINES,,120, dove il valore 0 (o vuoto) imposta la scala e la rotazione automatiche su falso.
Per le retinature manuali, la scala e la rotazione sono impostate nelle proprietà della parte o della sagoma, in cui è necessario impostare l'opzione Scala su Personalizzati e selezionare la casella di controllo Mantieni rapporto tra x e y.

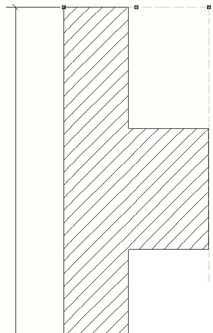

Nell'esempio riportato di seguito, alle parti che appartengono alla stessa unità di getto la retinatura viene applicata in modo omogeneo.
Questa opzione avanzata è specifica del modello e l'impostazione viene salvata nel database delle opzioni.
