XS_SECTION_SYMBOL_RIGHT_ARROW_SYMBOL
Categoria nella finestra di dialogo Opzioni avanzate: Proprietà disegni
Utilizzare questa opzione avanzata per definire il simbolo di freccia personalizzato utilizzato da Tekla Structures come simbolo di fine sezione. Per utilizzare un simbolo di freccia personalizzato, selezionare Personale dalla lista Fine nelle proprietà della marca di sezione.
Di default, in Tekla Structures viene utilizzato il simbolo numero 0
nel file sections.sym (generalmente memorizzato nella cartella ..\environments\common\symbols\). Per utilizzare un altro simbolo, immettere innanzitutto il nome del file dei simboli, quindi il carattere @, quindi il numero del simbolo, ad esempio sections@0.

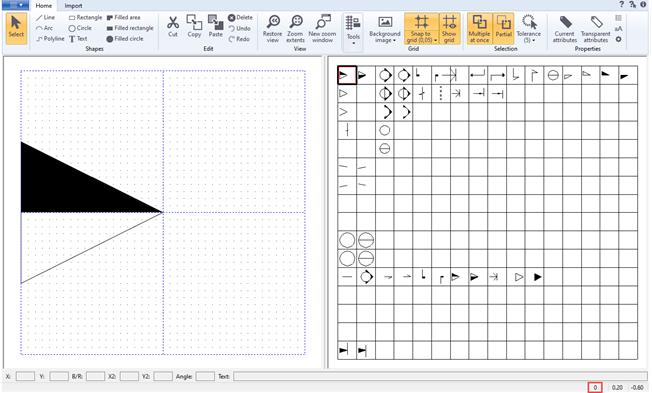

Di seguito è riportato il simbolo selezionato nell'Editor simboli:
Per aprire l'Editor simboli, cliccare su . È possibile aprire diversi file dei simboli e verificare i simboli inclusi e i relativi numeri.
Per ulteriori informazioni sui simboli, vedere Aggiunta di simboli nei disegni.
Questa opzione avanzata è specifica del modello e l'impostazione viene salvata nel database delle opzioni.
Vedere anche
XS_SECTION_SYMBOL_LEFT_ARROW_SYMBOL
Definizione delle proprietà automatiche della vista sezione
Aggiunta e modifica delle marche di sezione nei disegni
Creazione di frecce di sezione personalizzate in un formato speciale
