Categoria nella finestra di dialogo Opzioni avanzate: Proprietà disegni

È possibile spostare le viste sezione da un disegno all'altro. Questa opzione avanzata definisce il testo di riferimento per i simboli di sezione delle viste sezione spostate in un altro disegno e viene visualizzato nel disegno da cui si sposta la vista sezione. È possibile immettere testo libero, attributi utente (%UDA_NAME%, %USERDEFINED.UDA_NAME%) o attributi template (%ATTRIBUTE_NAME%).

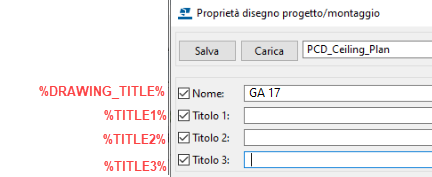

Se si immettono attributi utente o attributi template, utilizzare i caratteri singoli % intorno ad essi nella finestra di dialogo Opzioni avanzate. %DRAWING_TITLE% è il valore di default e %TITLE% restituisce lo stesso risultato. Se si utilizza uno di questi attributi, il simbolo della sezione ottiene il nome del disegno immesso nel campo Nome nella finestra di dialogo delle proprietà del disegno. Se si immette %TITLE1%, %TITLE2% o %TITLE3%, il simbolo di sezione ottiene il testo dai campi Titolo 1 - Titolo 3 nelle proprietà del disegno di destinazione. È inoltre possibile utilizzare il formato %DR_TITLE1%, %DR_TITLE2% e %DR_TITLE3% per eseguire la stessa operazione.

Se si apportano modifiche alle proprietà del simbolo di sezione nel disegno da cui è stata spostata la vista, un messaggio Aggiornamento relazione necessario viene visualizzato nella colonna Cambiamenti del disegno in cui è stata spostata la vista. Per aggiornare il disegno, selezionarlo e cliccare su Aggiorna nella parte inferiore.

Per ulteriori informazioni sullo spostamento delle viste in un altro disegno, vedere Copia, spostamento e collegamento delle viste disegno.

Questa opzione avanzata è specifica del modello e l'impostazione viene salvata nel database delle opzioni.

Esempio

Per utilizzare una combinazione di testo e attributo, immettere il testo desiderato e l'attributo come valore per XS_​SECTION_​SYMBOL_​REFERENCE:

Section view moved to: %DRAWING_TITLE%

In questo esempio la vista sezione è stata spostata da un disegno di assemblaggio a un disegno di progetto e montaggio denominato GA 17.

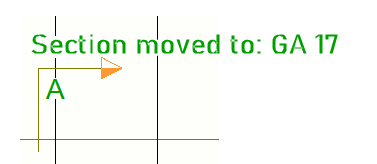

Il testo seguente verrà visualizzato nel simbolo di sezione nel disegno di assemblaggio:
