Categoria nella finestra di dialogo Opzioni avanzate: Proprietà disegni

Impostare questa opzione avanzata su TRUE per disegnare le linee dei bordi delle parti incorporate come linee visibili anche quando sono nascoste all'interno del calcestruzzo. FALSE è il valore di default.

L'inserto è un oggetto non in calcestruzzo (in acciaio o miscellaneo) in un'unità di getto o in un getto. Può essere un sotto-assemblaggio, come lo sono sempre gli oggetti in acciaio nelle unità di getto, o una parte in un getto.

Questa opzione avanzata non influisce sull'armatura.

Nei due esempi riportati di seguito, uno degli inserti si trova nel lato anteriore/vicino e l'altro si trova sul lato posteriore/lontano della trave.

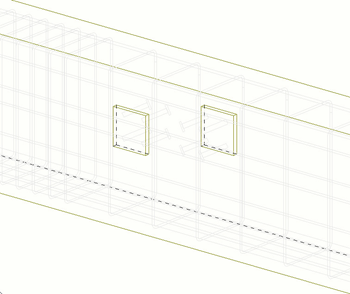

Nel primo esempio:

• XS_HIDDEN_LINES_UNHIDE_EMBEDDED è impostato su TRUE, pertanto le linee delle parti dell'inserto sono visibili anche quando sono all'interno del calcestruzzo.
• Le linee delle unità di getto sono mostrate come contorni.
• I pioli di ancoraggio dell'inserto sono stati creati come barre d'armatura e sono nascosti, poiché è stato selezionato Nascondi le linee dietro le parti nelle proprietà armatura.

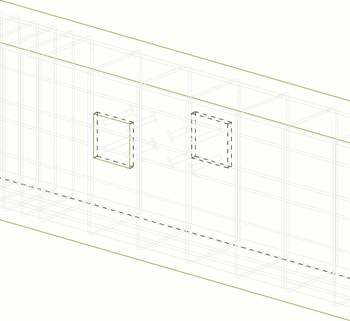

Nel secondo esempio XS_HIDDEN_LINES_UNHIDE_EMBEDDED è impostato su FALSE, pertanto le linee della parte dell'inserto all'interno del calcestruzzo sono nascoste.

Questa opzione avanzata è specifica del modello e l'impostazione viene salvata nel database delle opzioni.
