XS_HATCH_PATTERN_LINE_LIMIT
Categoria nella finestra di dialogo Opzioni avanzate: Retinatura
Impostare questa opzione avanzata su un valore numerico per controllare il numero massimo di segmenti di linea creati dallo schema di retinatura. Il valore predefinito è 0, il che indica che non esiste un limite nel numero di segmenti di linea.
Questa opzione avanzata è destinata a essere utilizzata come soluzione di sicurezza quando si aprono i disegni, poiché a volte le definizioni delle serie di retinatura contengono geometria molto complessa e la creazione di una geometria così complessa può richiedere molto tempo, rendendo l'apertura del disegno molto lenta. Utilizzare questa opzione avanzata per aprire il disegno più rapidamente. Regolare inoltre le proprietà della retinatura (scala, tipo, ecc.) in modo da non creare troppi dettagli.
Gli esempi riportati di seguito mostrano riempiture in una parte con valori diversi. Il tipo di riempimento utilizzato è HCHEQ5BS e la scala di riempimento è 0,2 nelle direzioni X e Y:

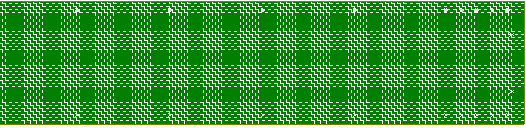

Viene utilizzato il valore 0:
Il valore 1000 viene utilizzato:
Nota: Questa opzione avanzata non ha alcun effetto sulle retinature hardware e non influisce sulla stampa.
Questa opzione avanzata è specifica del modello e l'impostazione viene salvata nel database delle opzioni.
