XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
Categoria nella finestra di dialogo Opzioni avanzate: CNC
Utilizzare questa opzione avanzata per controllare l'arrotondamento degli angoli di taglio nei file NC. Il valore di default è FALSE.
Questa opzione avanzata è specifica del modello e l'impostazione viene salvata nel database delle opzioni.
Esempi
Nell'esempio seguente vengono descritti i concetti di intagli, angoli di taglio, arrotondamenti degli angoli di taglio e angoli della trave:
- L'intaglio si trova nell'angolo della trave
- L'intaglio non si trova nell'angolo della trave

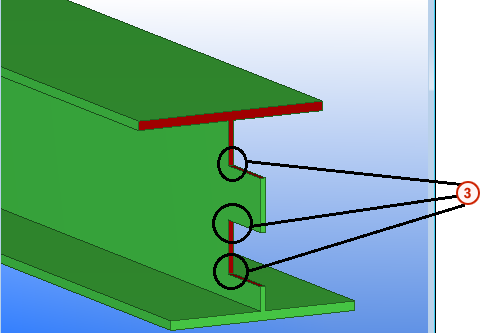

- Tre intagli, gli altri angoli sono angoli ordinari
- Opzioni della forma interna degli angoli di taglio (o arrotondamento angolo di taglio) nella finestra di dialogo Impostazioni file NC
La tabella seguente mostra in che modo l'impostazione (XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS/TRUE) e l'impostazione FALSE Sagoma degli angoli interni influiscono sul file NC.
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS impostato su FALSE
|
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS impostato su TRUE
|
|
| Sagoma degli angoli interni = 0 |
|
|
| Sagoma degli angoli interni = 1 |
|
|
