XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT
Categoria nella finestra di dialogo Opzioni avanzate: Proprietà disegni
Questa opzione avanzata controlla quale sistema di altezza carattere viene utilizzato nei disegni.
-
Quando si imposta questa opzione avanzata su
TRUE, l'altezza CAP viene utilizzata nell'esportazione dei disegni (DGN, DWG e DXF) e nella stampa (carta, file di stampa, PDF) e l'altezza carattere è uguale all'altezza delle lettere maiuscole di un carattere specifico. Quando si utilizza l'altezza CAP, l'altezza carattere impostata nel disegno di Tekla Structures è la stessa quando si apre il disegno in Autodesk AutoCAD o Bentley MicroStation, oppure si stampa il disegno su carta o in un PDF. - Quando si imposta questa opzione avanzata su
FALSE, viene utilizzata l'altezza carattere em. Quando si utilizza l'altezza em e si esporta il disegno da Tekla Structures a un file DWG, ad esempio, l'altezza carattere viene convertita da un'unità a un'altra (da em a CAP) e il risultato è spesso un'altezza carattere errata. - Il valore di default è
FALSEe potrebbe essere necessario modificare il valore inTRUEnel proprio ambiente o per alcuni progetti.
Tradizionalmente, l'altezza del testo nei disegni di Tekla Structures si basa solo sulla metrica dell'altezza carattere em (dimensione punto). Tuttavia, alcuni progetti richiedono che l'altezza del testo sia determinata utilizzando un altro standard di settore, l'altezza carattere CAP. L'altezza CAP rappresenta l'altezza di una lettera maiuscola in modo più accurato dell'altezza em.

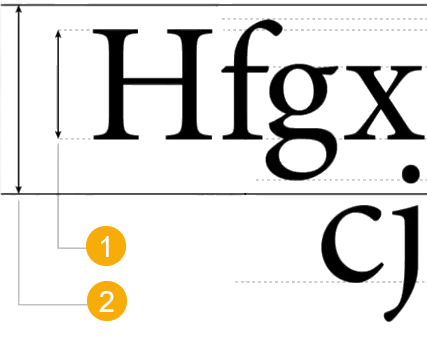

(1) Altezza CAP
(2) Dimensione punto (em)

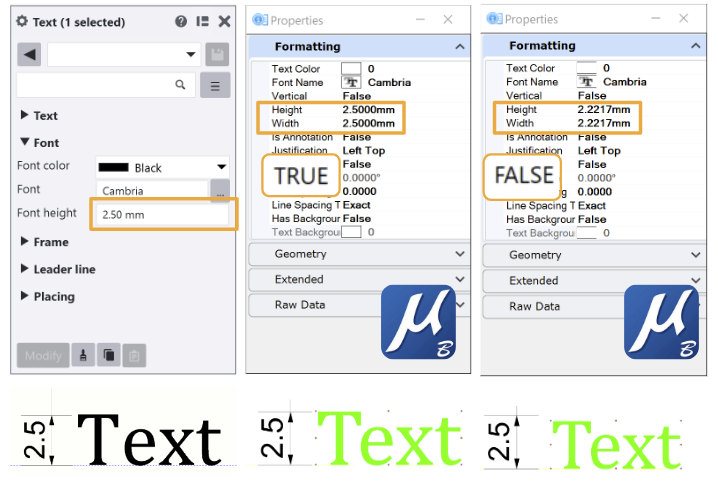

L'immagine seguente illustra la differenza dell'altezza dei caratteri in un file DWG esportato quando l'opzione avanzata è impostata su TRUE (viene utilizzata l'altezza CAP) o FALSE (viene utilizzata l'altezza em):
Nota:
È inoltre possibile applicare l'altezza del carattere CAP nei modelli di disegno. I testi nei disegni creati dai template disegni dell'editor template non sono direttamente interessati dall'opzione avanzata XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT. Il motivo è che la modifica dell'altezza carattere potrebbe causare sovrapposizioni nei campi del template.
Per ulteriori informazioni sull'applicazione dell'altezza carattere CAP nei template di disegno, vedere Controllo dell'altezza carattere nei template grafici.
Questa opzione avanzata è specifica del modello e l'impostazione viene salvata nel database delle opzioni.
