XS_AISC_WELD_MARK
Categoria nella finestra di dialogo Opzioni avanzate: Saldature
Impostare questa opzione avanzata su TRUE per creare le marche di saldatura conformi a AISC, per utilizzare la lunghezza del lato come dimensione di default della saldatura del raccordo e per creare la saldatura lato freccia utilizzando le proprietà saldatura al di sotto della linea.
Impostare questa opzione avanzata su FALSE per creare marche di saldatura conformi a ISO, per utilizzare lo spessore gola come dimensione di default della saldatura del raccordo e per creare la saldatura lato freccia utilizzando le proprietà di saldatura sopra la linea. FALSE è il valore di default.
Questa opzione avanzata ha effetto anche sulla spaziatura delle saldature a tratti:
-
TRUEutilizza il valore Passo immesso nelle proprietà di saldatura come passo da centro a centro delle saldature. -
FALSEutilizza il valore Passo immesso nelle proprietà di saldatura come passo tra le saldature.

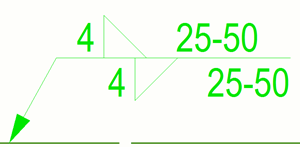

Una marca di saldatura AISC di una saldatura a tratti sfalsata con il passo dopo un trattino:
La marca di saldatura AISC è inoltre conforme allo standard American Welding Society (AWS).
Una marca di saldatura ISO di una saldatura a tratti sfalsata con la distanza tra gli elementi di saldatura tra parentesi
Questa opzione avanzata è specifica del modello e l'impostazione viene salvata nel database delle opzioni.
Nota:
L'opzione avanzata XS_AISC_WELD_MARK viene fornita con i file della cartella modello. Se è necessario inviare il modello a un'altra parte, inviare il modello completo con tutti i file (non solo il file di database modelli *.db1) per assicurarsi che la dimensione della sezione trasversale della saldatura rimanga invariata. Se il valore per questa opzione avanzata viene modificato, la dimensione effettiva della sezione trasversale della saldatura cambierà di conseguenza.
