Settaggi aziendali per gli amministratori

Le impostazioni a livello di azienda sono principalmente impostazioni utilizzate all'interno dell'azienda per tutti i progetti. Queste impostazioni vengono impostate utilizzando XS_SYSTEM e XS_FIRM.

Per un'azienda di grandi dimensioni con filiali, le impostazioni possono essere utilizzate come segue:

XS_SYSTEM potrebbe contenere più percorsi e indica le impostazioni generali all'interno dell'azienda. Queste possono essere, ad esempio, logo aziendale, report, impostazioni di stampa, impostazioni di disegno, template. Queste impostazioni variano raramente e sono memorizzate su un server disponibile per tutti gli utenti. Ad esempio, se il logo aziendale viene aggiornato, deve essere sostituito solo in una posizione.
XS_FIRM indica la cartella azienda impostata dall'azienda o da una filiale. La cartella contiene tutte le impostazioni dell'azienda utilizzate nell'ufficio specifico. Queste possono essere, ad esempio, loghi, proprietà disegno, template, report o impostazioni di stampa. La cartella azienda può inoltre includere sottocartelle definite dall'utente per l'archiviazione dei file delle proprietà.
XS_PROJECT indica la cartella progetto. La cartella contiene, ad esempio, impostazioni di progetto, come i loghi per appaltatori e costruttori, o le proprietà disegno. La cartella progetto può inoltre includere sottocartelle definite dall'utente per la memorizzazione dei file delle proprietà specifici del progetto.

Per ulteriori informazioni sull'ordine di ricerca delle cartelle, vedere Ordine di ricerca delle cartelle.

È inoltre possibile utilizzare le raccolte specifiche dell'azienda in Tekla Warehouse online o offline nella propria rete. Per ulteriori informazioni, vedere Per iniziare con Tekla Warehouse.

L'accesso alle raccolte offline è gestito con i diritti della cartella nella propria rete e a livello della raccolta nel file collections.json sul computer di ciascun utente.

 "collections"
"\\\\server-A\\company\\Tekla Structures collection"

Il file collections.json può essere condiviso con utenti selezionati copiandolo nella cartella C:\Users\Public\Documents\Tekla\Tekla Warehouse\.

Personalizzazione dei modelli prototipo

È possibile salvare un modello con impostazioni personalizzate e utilizzare il modello come prototipo per creare nuovi modelli. L'utilizzo di modelli prototipo può essere utile se l'azienda lavora su diversi tipi di progetti, come garage per parcheggi, edifici per uffici, ponti e costruzioni industriali.

Per creare un modello prototipo, vedere Creazione di modelli prototipo.

Di default, la cartella del modello prototipo si trova nella cartella ambiente in ..ProgramData\Trimble\Tekla Structures\<version>\environments\<your environment>\. La posizione esatta della cartella potrebbe variare in base al proprio ambiente e ruolo. Utilizzare l'opzione avanzata XS_MODEL_TEMPLATE_DIRECTORY per definire una posizione diversa.

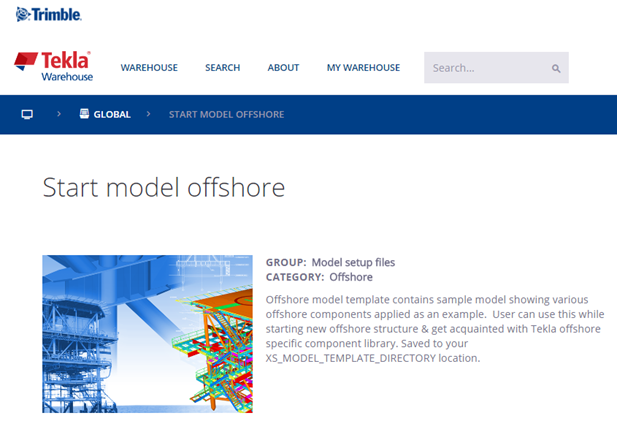

È possibile scaricare, condividere e memorizzare modelli prototipo in Tekla Warehouse. Questa immagine mostra un esempio di modello prototipo in Tekla Warehouse.

Il pulsante Inserisci nel modello in Tekla Warehouse installa il modello prototipo direttamente nella cartella definita da XS_MODEL_TEMPLATE_DIRECTORY. È possibile utilizzare immediatamente il prototipo quando si crea un nuovo modello.

Aggiornamento di modelli prototipo

Quando si aggiorna Tekla Structures, si consiglia vivamente di aggiornare i propri modelli prototipo.

Creare un nuovo modello utilizzando un modello prototipo esistente.
Assegnare al modello lo stesso nome utilizzato nella versione precedente di Tekla Structures.
Aprire una vista 3D.
Nel menu File cliccare su Controlla e ripara > Controlla modello.
Nella scheda Vista cliccare su Screenshot > Immagine di progetto per creare una miniatura del progetto o aggiungere un'immagine personalizzata denominata thumbnail.png nella cartella modello.

La dimensione preferita dell'immagine è 120 x 74 pixel.
Nel menu File cliccare su Salva come > Salva.

Se non si esegue questa operazione, potrebbe essere visualizzato un messaggio per avvertire che il modello è stato creato con una versione precedente.
Nel menu File cliccare su Salva come > Salva come modello prototipo.
Aggiornare il contenuto del modello prototipo.
1. Selezionare i cataloghi, i template di disegni, i modelli di report e le sottocartelle del modello da includere nel modello prototipo.
2. Rimuovere manualmente tutti i file *.db (file di database d'ambiente, database di opzioni) dalla cartella del modello.

  Non eliminare i file db.idrm e xslib.idrm. Essi fanno parte del modello.
3. Cliccare su OK.
I file *.bak, *.log e xs_user vengono automaticamente rimossi dalla cartella del modello.

Il modello prototipo viene salvato nella posizione definita da XS_MODEL_TEMPLATE_DIRECTORY.

Si dispone ora di un'immagine di esempio per il modello prototipo. Il catalogo Applicazioni e componenti ora è anche ordinato e facilmente utilizzabile.

Personalizzazione di report e disegni

Se la propria azienda dispone già di template grafici in formato DXF, DWG o DGN, è possibile convertirli in template di Tekla Structures.

Per istruzioni dettagliate, vedere le informazioni sui file AutoCAD e MicroStation in Template Editor User's Guide.

Per informazioni sulla creazione di template e report personalizzati, vedere Template Editor User's Guide, Report e Template.

Creare template di clonazione per i disegni

La creazione di template di clonazione per i disegni consente di utilizzare i disegni esistenti come base per la creazione di nuovi disegni di parti, assemblaggi o unità di getto simili. È sufficiente modificare le parti del disegno clonato che differiscono dal disegno originale.

Considerare i disegni di clonazione quando:

Nel modello sono presenti molte parti, assemblaggi o unità di getto simili.
È necessario creare disegni di officina, assemblaggio o unità di getto di parti, assemblaggi o unità di getto simili.
I disegni richiedono molte modifiche manuali.

Ad esempio, è possibile creare un disegno per una capriata, modificarlo, quindi clonarlo per capriate simili. Occorre solo modificare i disegni clonati laddove le capriate sono diverse.

Il disegno clonato potrebbe contenere più parti rispetto al disegno originale. Le proprietà delle parti, le marche, le note associative e gli oggetti testuali correlati sono clonati da una parte analoga del disegno originale.

È possibile clonare i disegni utilizzando i template del Catalogo disegni principali. I template di clonazione nel Catalogo disegni principali possono inoltre essere utilizzati in altri modelli. È possibile utilizzare i template di clonazione nei progetti con lo stesso tipo di disegni.

In Gestione documenti selezionare un disegno.
Cliccare con il pulsante destro del mouse e selezionare Aggiungi al catalogo disegni principali, quindi inserire le proprietà richieste.

Il template di clonazione è disponibile in Template di clonazione nel Catalogo disegni principali. Per utilizzare i template di clonazione in altri modelli, aprire il Catalogo disegni principali nel modello, cliccare sul pulsante sulla barra degli strumenti e aggiungere il modello in cui sono salvati i template.

Per ulteriori informazioni sui Catalogo disegni principali e i template di clonazione, vedere Creazione di disegni nel Catalogo disegni principali.
