TEXT1, TEXT2, TEXT3
Questo è un attributo template. Gli attributi template possono essere utilizzati nei filtri o per recuperare i dati dal modello da utilizzare nei disegni e nei report. Ad esempio, quando si crea un report, Tekla Structures sostituisce gli attributi aggiunti nel template dei report con i valori delle proprietà oggetto corrispondenti.

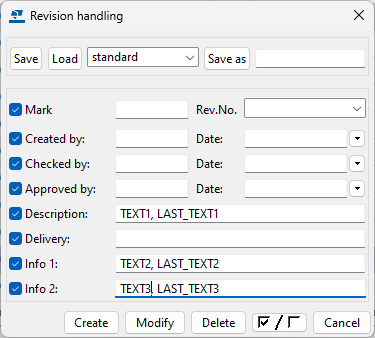

Nei template di disegno questi attributi mostrano i contenuti delle caselle Descrizione, Info 1 e Info 2 nella finestra di dialogo Gestione revisione per la revisione del disegno. Nelle liste REVISION è mostrata anche la cronologia delle revisioni.
È inoltre possibile utilizzare questi attributi come tasti nome dei file di stampa. Ad esempio, per aggiungere i contenuti del campo Info 1 nel nome del file di stampa del disegno, aggiungere
%TPL:REVISION.TEXT2%
come valore per l'opzione avanzata XS_DRAWING_PLOT_FILE_NAME_A, XS_DRAWING_PLOT_FILE_NAME_W, XS_DRAWING_PLOT_FILE_NAME_G,XS_DRAWING_PLOT_FILE_NAME_M, or XS_DRAWING_PLOT_FILE_NAME_C nella finestra di dialogo Opzioni avanzate.
