File di log relativi al funzionamento di Tekla Structures

Tekla Structures scrive le informazioni sul funzionamento di Tekla Structures nei file di log quando si eseguono alcune azioni, come la marcatura di un modello o il salvataggio di un modello.


File	Descrizione
analysis.log	Tekla Structures memorizza le informazioni in questo file quando si esegue l'analisi. Il file contiene inoltre informazioni sugli errori che si verificano durante la distribuzione del carico. Questo file di log viene salvato nella cartella del modello corrente.
check_database.log	Tekla Structures salva le informazioni in questo file quando si esegue il comando Ripara nel menu File > Controlla e ripara > Modello. Questo file di log viene salvato nella cartella del modello corrente.
ClashCheck.log	Contiene le interferenze rilevate nel controllo interferenze più recente. Questo file di log viene salvato nella cartella del modello corrente.
ClientLog_cat.txt ClientLog_dog.txt	I file di log dei client contengono informazioni di diagnostica e messaggi di errore relativi al servizio di condivisione Tekla Model Sharing, come la connessione al servizio di condivisione o lo stato del servizio di condivisione. Di default, i file di log dei client vengono salvati nella cartella \Users\<user>\AppData\Local\Tekla DataSharing. Sono disponibili due file di log del client con una dimensione massima di 1 megabyte, in modo che le informazioni non utilizzino troppo spazio su disco. Quando viene raggiunta la dimensione massima in un file, la scrittura del log passa all'altro file. Ogni volta che il file di log del client attivo cambia, tutte le informazioni salvate in precedenza nel file di log corrente vengono cancellate prima che vengano scritte nuove informazioni sul log nel file di log.
ComponentCatalog_<user>.log	Contiene informazioni sulla risoluzione dei problemi relative al catalogo Applicazioni e componenti e tutti gli errori che si sono verificati nel catalogo Applicazioni e componenti. Ad esempio, gli errori nei file delle definizioni del catalogo vengono memorizzati nel file ComponentCatalog_<user>.log. Questo file di logo viene salvato nella cartella \logs all'interno della cartella del modello corrente. Un numero limitato di messaggi di log meno recenti relativi al catalogo Applicazioni e componenti viene archiviato e salvato nel file ComponentCatalog_<user>.bak.log. Questo file contiene approssimativamente 1024 KB di dati.
conflict.log	Contiene i conflitti che si sono verificati in modalità multi-user quando più utenti hanno modificato un oggetto. Questo file di log viene salvato nella cartella del modello corrente.
DocumentManager_<user>.log	Contiene informazioni sulla risoluzione dei problemi relative a Gestione documenti e tutti gli errori che si sono verificati in Gestione documenti. Questo file di logo viene salvato nella cartella \logs all'interno della cartella del modello corrente. Un numero limitato di messaggi di log meno recenti relativi al catalogo Gestione documenti viene archiviato e salvato nel file DocumentManager_<user>.bak.log. Questo file contiene approssimativamente 256 KB di dati.
DPMPrinter_<user>.log	Contiene informazioni sulla risoluzione dei problemi relativi alla stampa e tutti gli errori che si sono verificati durante la stampa di disegni o report su una stampante, un file di stampa o un file PDF. Questo file di logo viene salvato nella cartella \logs all'interno della cartella del modello corrente. Un numero limitato di messaggi di log meno recenti relativi alla stampa viene archiviato e salvato nel file DPMPrinter2_ <user>.log. Questo file contiene approssimativamente 1024 KB di dati.
drawing_cloning.log	Contiene le informazioni sui disegni clonati. Questo file di log viene salvato nella cartella del modello corrente.
drawing_history.log	Contiene informazioni sulla storia del disegno. Utilizzare l'opzione avanzata XS_DRAWING_HISTORY_LOG_TYPE per definire i contenuti del file. Questo file di log viene salvato nella cartella del modello corrente.
dstv_nc.log	Tekla Structures memorizza le informazioni in questo file sugli assemblaggi elaborati ogni volta che vengono creati file NC. Questo file di log viene salvato nella cartella del modello corrente.
error_<user>_<YYYYMMDD>_<HHMMSS>.log	Ogni volta che si verifica un errore in Tekla Structures, l'errore viene salvato in un file di log degli errori. I file di log degli errori contengono la descrizione degli errori che si sono verificati in un momento specifico. Ad esempio, se si verifica un errore il 1° aprile 2019 alle 9:15:30, il nome del relativo file di log degli errori è error_<user>_20190401_091530.log. Questo file di logo viene salvato nella cartella \logs all'interno della cartella del modello corrente.
filetranerror.log	Utilizzato solo per i componenti laminati a freddo, come Albion, Ayrshire e Hispan. Se i componenti Trasferimento file non funzionano come previsto, Tekla Structures memorizza i messaggi di errore in questo file. Questo file di log viene salvato nella cartella del modello corrente.
modelsharing.log	Contiene le operazioni di condivisione eseguite in Tekla Model Sharing. Ad esempio, l'apertura di un modello condiviso e la lettura delle modifiche apportate da altri utenti vengono memorizzate nel file modelsharing.log. Questo file di logo viene salvato nella cartella \logs all'interno della cartella del modello corrente.
numberinghistory.txt	Contiene tutti i dettagli di ogni sessione di marcatura eseguita sul modello. Ciascuna sessione si trova in un blocco diverso del file. Questo file di log viene salvato nella cartella del modello corrente.
PublishToTrimbleConnect.log	Contiene le informazioni di caricamento e gli errori che si sono verificati durante il caricamento del modello Tekla Structures in un progetto Trimble Connect collegato come file `.tekla`. Questo file di logo viene salvato nella cartella \logs all'interno della cartella del modello corrente.
save_history.log	Tekla Structures memorizza le informazioni in questo file ogni volta che viene salvato un modello. Questo file di log viene salvato nella cartella del modello corrente.
sharingfacade.log	Contiene le informazioni essenziali dai file di log del client quando si verifica un errore nel servizio di condivisione Tekla Model Sharing. Questo file di logo viene salvato nella cartella \logs all'interno della cartella del modello corrente.
TeklaStructures_<user>.log	Contiene le informazioni sull'intera sessione di Tekla Structures dall'apertura del modello alla sua chiusura. Il file contiene, ad esempio, errori e informazioni sui cataloghi utilizzati. Questo file di log temporaneo viene salvato nella cartella \TeklaStructuresModels e viene rimosso quando si chiude Tekla Structures.
wizard.log	Tekla Structures memorizza le informazioni in questo file quando si esegue un file di gruppi di regole del disegno (wizard). Il file contiene, ad esempio, gli errori e il numero dei disegni creati. Questo file di log viene salvato nella cartella del modello corrente.

Visualizzazione di un file di log

È possibile visualizzare la maggior parte dei file di log nel Tekla Structures visualizzatore log oppure nell'applicazione associata al tipo di file, ad esempio Blocco note di Microsoft.

Se il file di log contiene informazioni su parti o assemblaggi, è possibile verificare le parti o gli assemblaggi nel modello. Nel file di log selezionare una riga contenente una parte o un assemblaggio.

Le parti e gli assemblaggi hanno il prefisso guid.

Tekla Structures evidenzia la parte nel modello. Se sono presenti più parti o assemblaggi su una riga e si seleziona tale riga, Tekla Structures evidenzia tutte le parti nel modello. È inoltre possibile selezionare le parti in righe diverse.

Suggerimento:

È possibile aprire il menu di scelta rapida di un assemblaggio o di una parte dal file di log cliccando con il pulsante destro del mouse su una riga che contiene una parte o un assemblaggio. Tekla Structures visualizza lo stesso menu di quando si clicca con il pulsante destro del mouse su una parte o un assemblaggio nel modello.

Aprire il modello per il quale si desidera visualizzare la cronologia dei log.
Nel menu File cliccare su Log, quindi selezionare un file di log.
- Log storico verifica interferenze (ClashCheck.log)
- Log storico sessione (TeklaStructures_<user>.log)
- Log storico marcature (numberinghistory.txt)
- Log storico salvataggi (save_history.log)
- Log storico disegni (drawing_history.log)
- Log storico analisi (analysis.log)
Visualizzare il file di log in uno dei seguenti modi:
- Per visualizzare il file di log nel visualizzatore log, in File > Log selezionare Visualizza con il visualizzatore log di Tekla Structures.
- Per visualizzare il file di log nell'applicazione associata al tipo di file, selezionare File > Log Visualizza con applicazione di default.

Modifica del nome e della posizione del file di log storico della sessione

È possibile modificare il nome e la posizione del file di log storico della sessione (TeklaStructures_<user>.log).

Se qualcun altro gestisce l'installazione di Tekla Structures, non modificare queste impostazioni a meno che non venga richiesto di farlo.

Il nome utente Windows e l'estensione del file .log vengono sempre aggiunti dopo la parte personalizzabile del nome.

Aprire un file di inizializzazione appropriato per la modifica.

Ad esempio, user.ini o company.ini.
Per modificare il nome del file di log storico della sessione, aggiungere la seguente riga al file di inizializzazione:

set XS_LOG_FILE_NAME=<name of the file>

Ad esempio:

set XS_LOG_FILE_NAME=sessionhistory

Se il nome utente Windows è "achilles", questo esempio genererà un file di log denominato sessionhistory_achilles.log.

Il nome di default è TeklaStructures_<user>.log.
Per modificare la posizione del file di log storico della sessione, aggiungere la seguente riga al file di inizializzazione:

set XS_LOGPATH=<location of the file>

Se non è impostata alcuna altra posizione, il file viene memorizzato nella cartella padre per le cartelle modello (per impostazione predefinita c:\TeklaStructuresModels).
Salvare il file di inizializzazione.
Riavviare Tekla Structures per rendere effettive le modifiche.

File di log Numbering.history

Il file di log numberinghistory.txt contiene tutti i dettagli di ogni sessione di marcatura effettuata sul modello. Ciascuna sessione di marcatura si trova in un blocco diverso del file.

Se una serie di marcatura si sovrappone a un'altra, gli errori vengono scritti nel file di log.

Nota:

Se si rimuove o si elimina il file di log numberinghistory.txt, Tekla Structures genera un nuovo file con lo stesso nome quando si esegue la successiva marcatura. Questo nuovo file non contiene una cronologia delle sessioni di marcatura precedenti.

Esempio

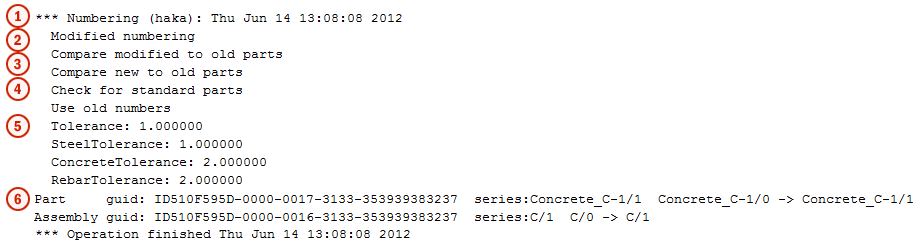

In questo esempio vengono mostrati i contenuti di un file di log numberinghistory.txt.


1	Nome utente, data e ora della marcatura.
2	Metodo di marcatura. `Modified numbering` viene visualizzato quando si esegue il comando Marca gli oggetti modificati. `Modified numbering for selected series` viene visualizzato quando si esegue il comando Marca le serie di marcatura degli oggetti selezionati. `Diagnose & Repair Numbering: All` viene visualizzato quando si esegue il comando Controlla & Ripara Marcatura: Tutte. `Diagnose & Repair Numbering: Series of selected objects` viene visualizzato quando si esegue il comando Controlla & Ripara Marcatura: Serie degli oggetti selezionati. `Renumber all` viene visualizzato quando si seleziona l'opzione Rimarca tutto nella finestra di dialogo Impostazione marcatura.
3	Alcune opzioni di confronto impostate nella finestra di dialogo Impostazione marcatura sono visualizzate nel file di log numbering.history solo se sono impostate in modo diverso dal valore di default: `Compare modified to old parts` `Compare new to old part` `No holes comparing` `No part name comparing` `Beam orientation` `Column orientation`
4	Opzioni di marcatura. `Use old numbers` viene visualizzato solo se è stata selezionata l'opzione Utilizza marche precedenti nella finestra di dialogo Impostazione marcatura. `Check for standard parts` viene visualizzato solo se è stata selezionata l'opzione Verifica parti standard nella finestra di dialogo Impostazione marcatura.
5	Le tolleranze sono impostate nella finestra di dialogo Impostazione marcatura.
6	Modifiche nei numeri di posizione e nella serie di marcatura durante una sessione di marcatura.

Serie di marcatura nel file di log numbering.history

Tekla Structures elenca le informazioni sulle parti e gli assemblaggi marcati nel file di log numberinghistory.txt.

Esempio 1

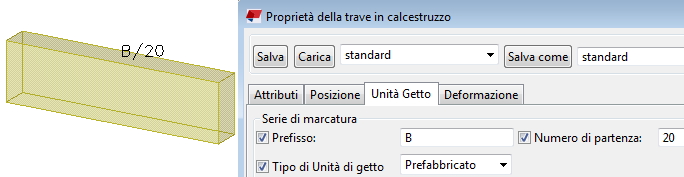

Il log numberinghistory.txt dopo una trave in calcestruzzo B/20 è stato creato e marcato:


1	Numero posizione della parte. La parte con GUID `ID510F595D-0000-0030-3133-353939383335` è una parte della serie di marcatura `Concrete_B-20/1`. La parte diventa la prima parte nella serie di marcatura: `Concrete_B-20/0 -> Concrete_B-20/1`.
2	Numero posizione dell'assemblaggio. L'ID dell'assemblaggio della parte è `ID510F595D-0000-002F-3133-353939383335`. La parte appartiene alla serie di marcatura assemblaggio `B/20`, che è anche la serie di marcatura dell'unità di getto. La parte ottiene il numero posizione dell'assemblaggio: `B/20: B/0 -> B/20`.

Esempio 2

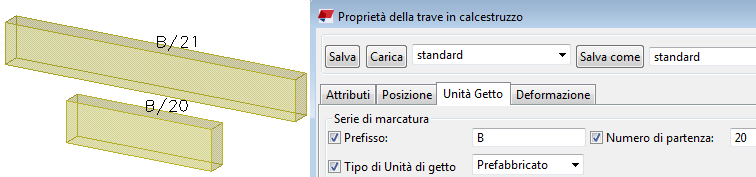

Il log numberinghistory.txt dopo un'altra trave in calcestruzzo B/21 è stato creato e marcato:


1	Numero posizione della nuova parte. La parte con ID `ID510F595D-0000-0030-3133-353939383335` è la parte della serie di marcatura `Concrete_B-20/1`. La parte diventa la seconda parte nella serie di marcatura: `Concrete_B-20/0 -> Concrete_B-20/2`.
2	Numero posizione dell'assemblaggio. L'ID dell'assemblaggio della parte è `ID510F595D-0000-002F-3133-353939383335`. La parte appartiene alla serie di marcatura assemblaggio `B/20`, che è anche la serie di marcatura dell'unità di getto. La parte ottiene il numero posizione dell'assemblaggio: `B/20 B/0 -> B/21`.
