Regole generali

• Nome profilo è il nome nel Catalogo profili.

• Tipo profilo

  • I = 1

  • L = 2

  • Z = 3

  • U = 4

  • Piatto = 5

  • Barra circolare = 6

  • Tubo = 7

  • Tubo quadrato = 8

  • C = 9

  • T = 10

  • ZZ = 15

  • CC = 16

  • CW = 17

  • Piatto poligonale = 51

• Numero di parti secondarie

• Numero di parti principali

• Nome materiale

Regole di orientamento

In base all'angolo relativo di una trave, le connessioni possono essere classificate come inclinate, oblique o di rotazione. Il valore dell'angolo può essere compreso tra -90 e 90 gradi.

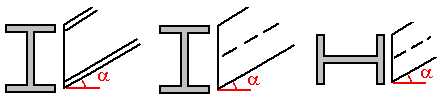

• Angolo inclinato (in relazione alla sezione trasversale della parte principale)

  L'asse longitudinale della parte secondaria segue la pendenza dell'asse longitudinale della parte principale.

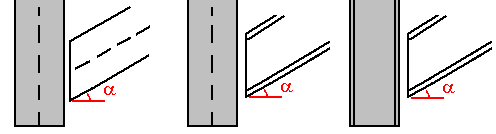

• Angolo obliquo (in relazione all'asse longitudinale della parte principale)

  L'asse longitudinale della parte secondaria risulta obliquo rispetto alla sezione trasversale della parte principale. L'angolo è il più piccolo degli angoli tra l'asse longitudinale della parte secondaria e l'asse Z o Y della parte principale.



• Angolo di rotazione

  Per parti secondarie ruotate



Regole di quota

• Profondità del profilo
• Profondità dell'anima

  Per i profili con flangia superiore e inferiore, la profondità dell'anima è: h-t1-t2-2*r1

  Oppure, se t2 è zero: h-2*t-2*r1

  Per i profili con una sola flangia, la profondità dell'anima è h-t-r1-r2.



• Spessore Anima
• Spessore flangia

Forze

• Forza di taglio
• Forza assiale
• Momento di piegatura
