SPECIAL_HOLE_1...5_X, SPECIAL_HOLE_1...5_Y
Questo è un attributo template. Gli attributi template possono essere utilizzati nei filtri o per recuperare i dati dal modello da utilizzare nei disegni e nei report. Ad esempio, quando si crea un report, Tekla Structures sostituisce gli attributi aggiunti nel template dei report con i valori delle proprietà oggetto corrispondenti.

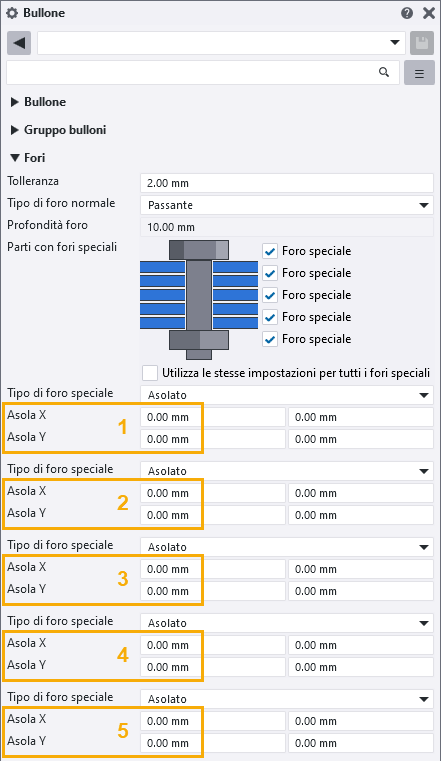

Questi attributi template mostrano le tolleranze x e y dei fori bulloni asolati creati con un gruppo di bulloni o un singolo bullone in un massimo di cinque parti connesse.
|
|
Le tolleranze x e y sono conformi alle direzioni x e y del gruppo di bulloni.
Ad esempio, SPECIAL_HOLE_1_X mostra la tolleranza dei fori asolati nella direzione x del gruppo di bulloni prima parte asolata più vicina alla testa del bullone. SPECIAL_HOLE_5_Y mostra la tolleranza nella direzione y nella quinta parte asolata.
Utilizzare con i tipi di contenuti HOLE e BOLTTipi di contenuto nei template.
