Creazione di un template in formato HTML

I template in formato HTML offrono più opzioni per layout, caratteri e immagini diversi. I template che generano risultati in formato HTML sono grafici e hanno l'estensione del nome file .html.rpt.

Nota:

Se si aggiungono immagini al template HTML, le immagini devono trovarsi nella cartella ..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\bitmaps. Le immagini in altre cartelle non vengono visualizzate nell'output HTML.

Nel menu File cliccare su Editor > Editor template.
Nell'Editor template cliccare su File > Nuovo.
Selezionare Modello grafico - tpl, quindi cliccare su OK.
Aggiungere nuove righe nel template.
1. Per aggiungere una nuova riga, cliccare su Inserisci > Componente > Riga.
2. Selezionare un tipo di contenuto per la riga, quindi cliccare su OK.
Aggiungere i campi valore per ottenere i dati richiesti dal database di Tekla Structures.
1. Cliccare su Inserisci > Campo valore.
2. Cliccare su un punto per definire la posizione del campo nella riga.

  Viene visualizzata la finestra di dialogo Seleziona attributo e viene richiesto di selezionare un attributo per il campo valore.
3. Selezionare un attributo, quindi cliccare su OK.
Aggiungere un'intestazione per ciascun campo valore.
1. Cliccare su Inserisci > Componente > Intestazione...
2. Cliccare su Inserisci > Testo...
3. Inserire un'intestazione per il template e cliccare su OK.
4. Cliccare su un punto per definire la posizione dell'intestazione nella riga dell'intestazione.
Salvare il template:
1. Cliccare su File > Salva come
2. Salvare il template nella cartella modello. Per utilizzare il template anche in altri progetti, salvare il template nella cartella dei template definita per l'opzione avanzata XS_FIRM o XS_PROJECT.
3. Nel campo Nome file inserire un nome per il template.

  Includere l'estensione *.html.rpt nel nome file. Ad esempio, Part_list.html.rpt.
4. Cliccare su OK.

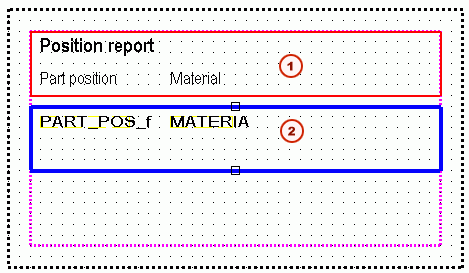

Esempio

Intestazione che contiene i campi di testo
Riga che contiene due campi dei valori

Suggerimento:

Per esportare report in Microsoft Excel con un determinato layout, ad esempio celle unite, linee di bordo, tipi e dimensioni di carattere, è possibile utilizzare HTML nell'editor template. Quando si salva il template con l'estensione del nome file .xls.rpt, il report Excel si aprirà automaticamente in Excel quando Mostra il report è impostato su Con il visualizzatore associato. Per ulteriori informazioni, vedere Come creare report Excel di base basati su HTML.
Per creare un'ulteriore serie di immagini nella cartella dei report, impostare l'opzione avanzata XS_CREATE_ALSO_BIG_HTML_REPORT_PICTURES su TRUE. Le dimensioni delle immagini sono tre volte maggiori rispetto a quelle nel report HTML.
