Creazione di un blocco titoli da un file DWG

È possibile importare un blocco titoli DWG nel template di disegno Tekla Structures. In questo modo non è necessario ridisegnare tutto all'interno dell'Editor template.

Prima di importare un blocco titoli DWG

Nel software CAD, assicurarsi che la linea di costruzione sia nello spazio del modello e non nello spazio carta. Tekla Structures non legge le informazioni dai fogli dello spazio carta.
Potrebbe essere necessario salvare il file CAD del blocco titoli in un formato DWG meno recente, preferibilmente AutoCAD2000, che rimuove la grafica proxy ed è compatibile con la maggior parte delle Tekla Structures versioni.
Spostare il blocco del titolo sulla coordinata 0,0,0.
Pulire il file DWG nel software CAD in modo da avere solo il blocco del titolo nel file, nient'altro. Rimuovere inoltre tutti i testi non necessari nel blocco titoli.
Potrebbe essere necessario pulire dati aggiuntivi dal file DWG nel software CAD (provare WBLOCK, PURGE o FLATTEN senza nascondere gli oggetti).

Importazione e modifica di un blocco titoli DWG

Per aprire l'Editor template, in Tekla Structures, passare al menu File e selezionare Editor > Editor template.
Nell'editor template cliccare su File > Nuovo.
Selezionare Template grafico.
Cliccare su OK.

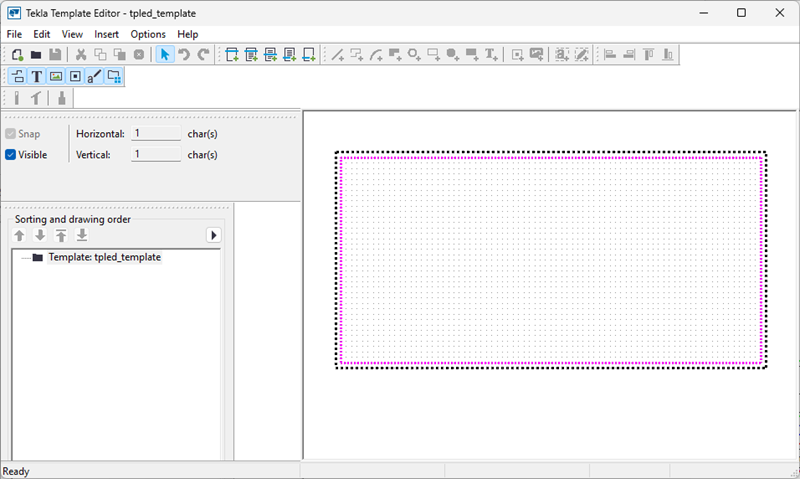

Nell'area di lavoro del template viene aperto un template vuoto.
È possibile eliminare tutte le impostazioni di margine predefinite e regolare le dimensioni della pagina in un secondo momento:
1. Cliccare due volte sul template per aprire la finestra di dialogo Proprietà Pagina Template.
2. Nelle aree Margini svuotare i valori da tutte le caselle dei margini.
3. Cliccare su OK per salvare le modifiche.
Tutti i template devono essere creati all'interno di una riga del template, pertanto aggiungere una riga nel template per il blocco titoli del disegno.

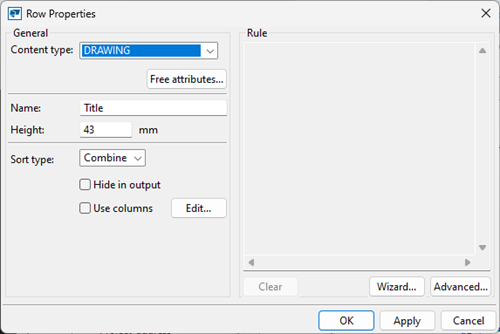

1. Cliccare su Inserisci > Componente > Riga.
2. Selezionare DISEGNO come tipo di contenuto per la riga e cliccare su OK.

  Il tipo di contenuto selezionato influisce sugli attributi template che è possibile aggiungere nei campi valore.
Selezionare Inserisci > file e cercare il file DWG.
Selezionare il file DWG del blocco del titolo desiderato e fare clic su OK.
Cliccare all'interno della riga per inserire il file DWG.

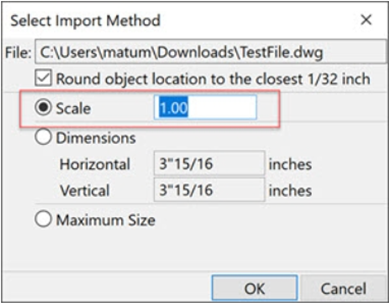

Nella finestra di dialogo Selezione Metodo di Importazione visualizzata impostare Scala su 1 e cliccare su OK.
Questo valore dipende dalle unità del DWG e dell'editor di template. Una volta inserito il file DWG, è possibile verificare che le dimensioni siano corrette. Spesso il valore di conversione necessario è 25,4 (fattore di conversione per millimetri e pollici), come descritto nell'articolo Fattore di scala per l'esportazione del disegno per DWG/DXF.
Una volta importato il file DWG, tutti gli elementi vengono raggruppati per impostazione predefinita. Selezionare il gruppo o il blocco, cliccare con il pulsante destro del mouse e selezionare Separa.
Ora è possibile modificare o eliminare il contenuto dal blocco del titolo DWG inserito.
Per modificare le proprietà del testo, cliccare due volte su un testo.
Il blocco del titolo contiene già alcune etichette di testo aggiunte nel software CAD ed è possibile modificare, ad esempio, il carattere, il colore e le dimensioni del testo.
Per estrarre i dati dal modello o dal disegno di Tekla Structures, è necessario aggiungere i campi valore necessari.
1. Selezionare Inserisci > Campo valore e cliccare all'interno di una riga per inserire il campo valore nel template.

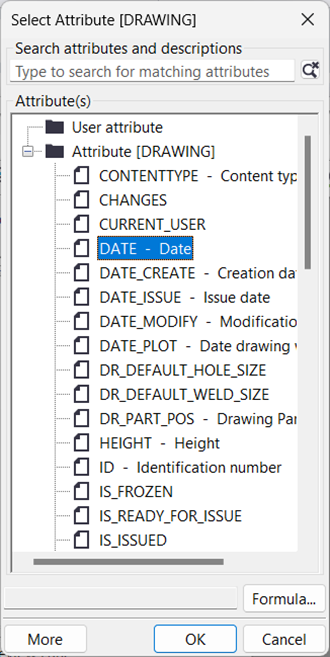

2. Selezionare l'attributo desiderato.
  Selezionare i dati da collegare. Tali dati corrispondono alle proprietà del modello o del disegno. È possibile modificare le proprietà dei campi valore cliccando due volte su un elemento.
3. Cliccare su OK.

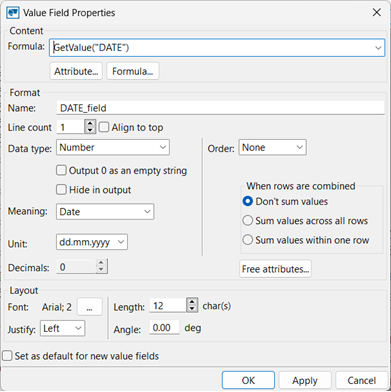

4. Per modificare le proprietà del campo valore, cliccare due volte sul campo.
5. Aggiungere altri campi in base alle esigenze.

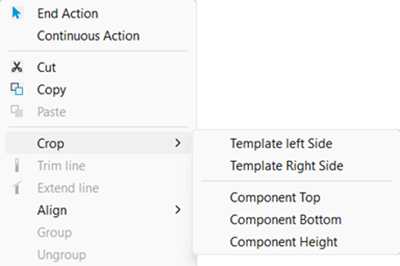

Per regolare le dimensioni del template, selezionare la riga, cliccare con il pulsante destro del mouse e utilizzare le opzioni di ritaglio necessarie per rimuovere lo spazio in eccesso.
Salvare il template del blocco titoli nella cartella modello, progetto o azienda corrente oppure nella cartella di sistema.

Ora è possibile aggiungere il nuovo template del blocco titoli nei layout disegno desiderati.
