Aggiunta di immagini in un template

È possibile aggiungere immagini nei template grafici. Ad esempio, è possibile includere un logo della società nel disegno.

Tekla Structures supporta i seguenti formati immagine nei template grafici:

.bmp
.jpeg
.jpg
.png
.tif
.tiff

Quando si aggiungono immagini nei template:

Non aggiungere immagini di grandi dimensioni poiché vengono aggiornate molto lentamente.
L'immagine può avere un aspetto diverso nell'editor di immagini e nella stampa o nel file DWG esportato.
Quando si esporta il disegno come file DWG, Tekla Structures copia le immagini nella stessa cartella del file DWG. Se l'immagine non si trova nella stessa cartella, viene visualizzato solo il nome dell'immagine insieme a un bordo vuoto anziché l'immagine nel DWG.
Se nell'ambiente sono presenti simboli locali, anche la relativa cartella viene inclusa nel percorso di ricerca con la cartella common\symbols. Se la cartella dei simboli locali contiene file con lo stesso nome della cartella common\symbols, viene utilizzato il file del simbolo locale.
Quando si apre il disegno che contiene le immagini inserite nel template, Tekla Structures cerca innanzitutto le immagini nella cartella modello, quindi nella cartella \symbols nell'ambiente corrente.
È possibile definire una cartella in cui Tekla Structures cerca sempre immagini utilizzando l'opzione avanzata DXK_SYMBOLPATH. È anche possibile definire una cartella azienda per le immagini.

Per aprire l'editor template, in Tekla Structures, aprire il menu File e cliccare su Editor > Editor template.
È inoltre possibile aprire l'editor template dal menu Start di Windows.
Aprire un template grafico esistente oppure creare un nuovo template grafico nell'editor di template.
Aggiungere una nuova riga nel template:
1. Per aggiungere una nuova riga, cliccare su Inserisci > Componente > Riga.
2. Selezionare un tipo di contenuto per la riga, quindi cliccare su OK.
Verificare di avere selezionato la riga, quindi cliccare su Inserisci > Immagine per aprire la finestra di dialogo Seleziona File Immagine.

Se esiste una cartella dei simboli locali, per impostazione predefinita viene visualizzato il contenuto di tale cartella. È possibile cercare i contenuti della cartella common\symbols selezionando tale cartella. Se non esiste una cartella dei simboli locali, Tekla Structures visualizza il contenuto della cartella common\symbols.
Se si dispone dell'immagine che si desidera aggiungere in un'altra cartella, è possibile visualizzarla nella finestra di dialogo Seleziona File Immagine:
1. Nell'Editor template cliccare su Opzioni > Preferenze.
2. Aprire la scheda Posizioni dei file.
3. Nella riga Simboli, immagini aggiungere una nuova cartella separata da un punto e virgola (;).
  Ad esempio:

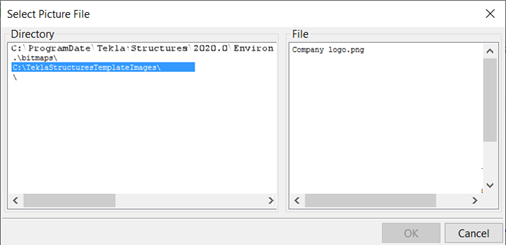

La cartella definita è visualizzata nella lista Directory:
Selezionare un'immagine dalla lista File, cliccare su OK e aggiungere l'immagine.

È possibile regolare le dimensioni trascinando dalle grip delle immagini.

Se l'immagine viene visualizzata nel template, ma non nel disegno, è necessario definire lo stesso percorso utilizzato per l'immagine nell'Editor template per l'opzione avanzata DXK_SYMBOLPATH in Tekla Structures. Per ulteriori informazioni, vedere Template Logo (immagine) dalla cartella Azienda.

Esempio

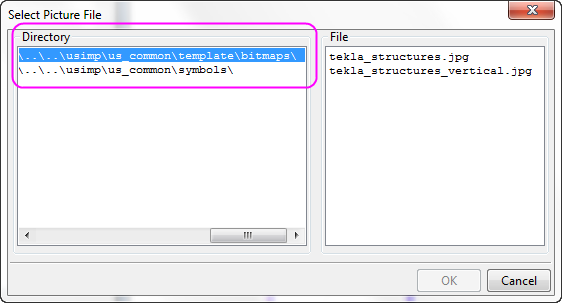

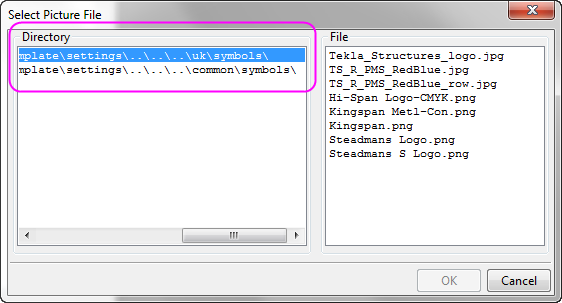

Questi esempi della finestra di dialogo Seleziona file immagine mostrano la struttura della cartella nei diversi ambienti.

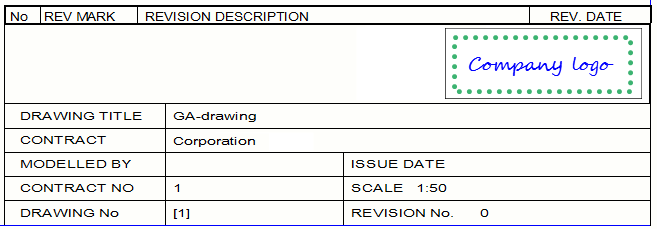

In questo esempio un logo dell'azienda è stato aggiunto in un template.

È inoltre possibile importare un file DWG da utilizzare come blocco titoli. Per ulteriori informazioni, vedere Creazione di un blocco titoli da un file DWG.
