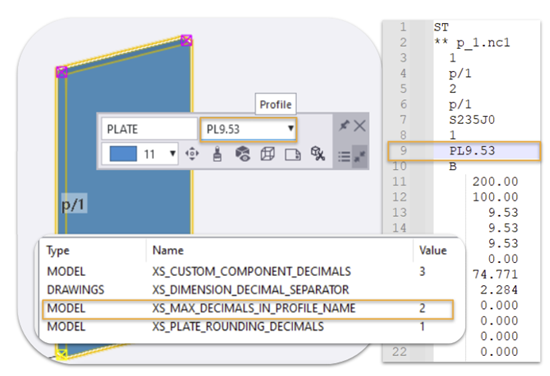

Nei file DSTV il nome del profilo nell'intestazione ora include decimali per i profili piatti. L'opzione XS_MAX_DECIMALS_IN_PROFILE_NAME avanzata viene utilizzata correttamente per definire il numero di decimali nell'intestazione. Lo spessore piatto in unità imperiali viene ora visualizzato correttamente in unità metriche al momento della conversione.

Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP6.

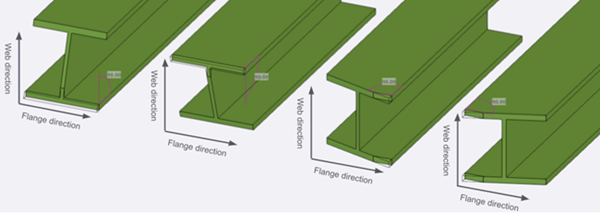

Di default, gli angoli di taglio per l'inizio e la fine dell'anima e della flangia sono ora impostati su 0,00 gradi quando una delle facce di profilo più esterne correlate presenta un angolo di 90 gradi rispetto alla direzione del profilo.

Adesso gli angoli di taglio sono sempre basati sulla lunghezza di taglio più piccola possibile. Vedere anche Standard Description for Steel Structure Pieces for the Numerical Controls.

Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP1.

A partire da Tekla Structures 2023 è possibile creare i fori filettati e ora è anche possibile scrivere correttamente i fori filettati nel formato DXF e controllare l'output con alcune nuove impostazioni nella finestra di dialogo Convertitore da DSTV a DXF.

• Una nuova impostazione, Disegna fori filettati, è stata aggiunta nella scheda Ambiente con le seguenti opzioni:

  • Dimensioni nocciolo: Mappa e disegna i fori filettati utilizzando la conversione e i layer della dimensione nocciolo.
  • Dimensione nominale: Disegna i fori filettati utilizzando la dimensione nominale (valore DSTV). I fori filettati vengono mappati ai layer e ai colori come definito nella nuova scheda Fori filettati.
  • No: I fori maschiati vengono ignorati e non disegnati nell'uscita DSTV.

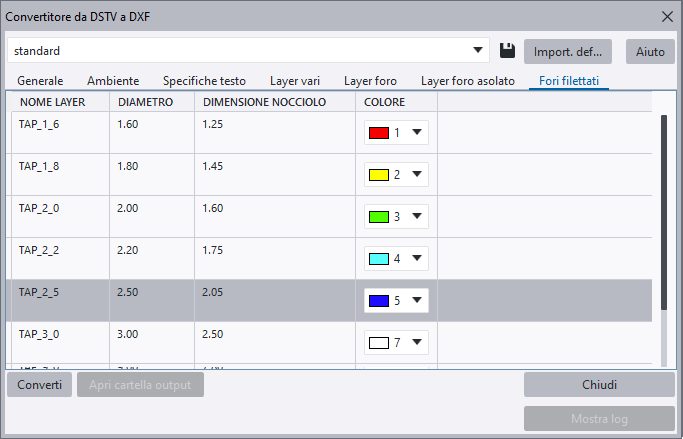

• È stata aggiunta una nuova scheda, Fori filettati, con le seguenti impostazioni:



  • NOME LAYER: Definisce il nome del layer dei fori filettati.
  • DIAMETRO: Imposta il diametro foro bullone per i fori filettati sul layer definito. Questa è la dimensione trovata e confrontata nel file NC DSTV.
  • DIMENSIONE NOCCIOLO: Imposta la dimensione nocciolo per i fori filettati sul layer definito. Questa è la dimensione utilizzata nell'output DXF se Dimensione nocciolo è l'opzione Disegna fori filettati selezionata.
  • COLORE: Imposta un nuovo colore per i fori maschiati sul layer definito.

Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP4.1.
