La maggiore interoperabilità tra Tekla Structures e il sistema di gestione della fabbricazione Tekla PowerFab consente una cooperazione semplice e fluida tra i progettisti dell'acciaio e i costruttori che utilizzano Tekla PowerFab.

Con Tekla PowerFab Connector, è ora possibile ottenere in modo facile e veloce un catalogo aggiornato del costruttore, le finiture e gli stati del costruttore in tempo reale dal sistema di gestione del costruttore.

È inoltre possibile passare le informazioni sul modello per l'acquisto, il rilevamento delle modifiche e l'invio dei pacchetti direttamente al sistema di gestione della fabbricazione. Questo workflow end-to-end collaborativo e completamente integrato garantisce l'accuratezza delle informazioni inviate.

Tekla PowerFab Connector riduce le correzioni manuali e la risoluzione dei conflitti nel trasferimento dei dati, il che minimizza i rischi di ritardi nella fabbricazione e nella consegna in cantiere, di materiale e di progetti che superano il budget.

Tekla PowerFab Connector migliora l'interoperabilità tra Tekla Structures e Tekla PowerFab, trasformando il processo di comunicazione e invio. Ciò renderà il processo rapido, preciso e facile da impostare e utilizzare durante tutto il progetto, dagli appalti alla fabbricazione, compresa la gestione delle modifiche.

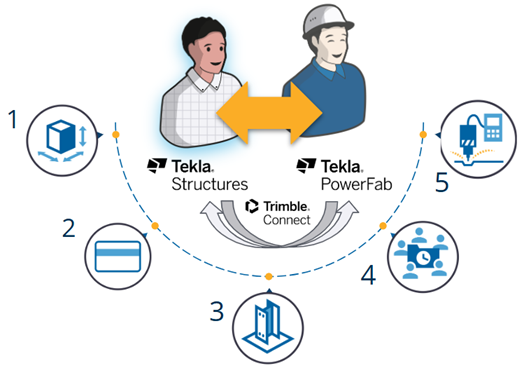

(1) Inizia il processo di modellazione

(2) Invio per l'acquisto (ABM)

(3) Le lavorazioni continuano

(4) Rilascio dei disegni di produzione e altre informazioni reali

(5) Inizia la fabbricazione

Ora è possibile inviare facilmente i dati in qualsiasi fase del progetto senza dipendere dall'esistenza di disegni di produzione o dalla marcatura delle parti.

Oltre a offrire molte nuove funzionalità per supportare il workflow end-to-end, l'esportazione precedente nella funzionalità Tekla PowerFab è stata reinventata per supportare e guidare il workflow del progetto reale. Tutte le funzionalità della finestra di dialogo precedente sono presenti anche nel nuovo workflow di invio migliorato, ma esattamente quando sono necessarie.

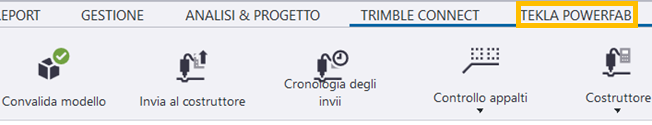

Sulla ribbon è presente una nuova scheda Tekla PowerFab contenente gli strumenti per il workflow collaborativo end-to-end. Gli strumenti aiutano il team di progetto a collaborare utilizzando le stesse informazioni.

Il costruttore che utilizza Tekla PowerFab può condividere il proprio catalogo di profili, materiali e finiture con il progettista tramite un cloud storage. Il progettista può quindi scegliere di avvalersi del costruttore in un progetto e accedere ai relativi dati.

Vedere Impostazioni del costruttore.

Successivamente, la nuova funzionalità del workflow consente di utilizzare i profili e i materiali corretti supportati dal costruttore.

Prima di inviare qualsiasi oggetto, è possibile convalidare il modello utilizzando le impostazioni del costruttore corrette. È possibile convalidare il modello manualmente, oggetto per oggetto, o automaticamente utilizzando lo strumento di convalida.

Lo strumento Convalida modello consente di individuare e correggere i problemi prima di inviare qualsiasi elemento al costruttore.

Utilizzando lo strumento, si può essere certi che i profili, i tipi, le finiture o la parte che si sta inviando al costruttore saranno accettati dal costruttore stesso utilizzato Tekla PowerFab e che lo scambio di dati avvenga senza problemi.

Vedere Convalida invio di Tekla PowerFab.

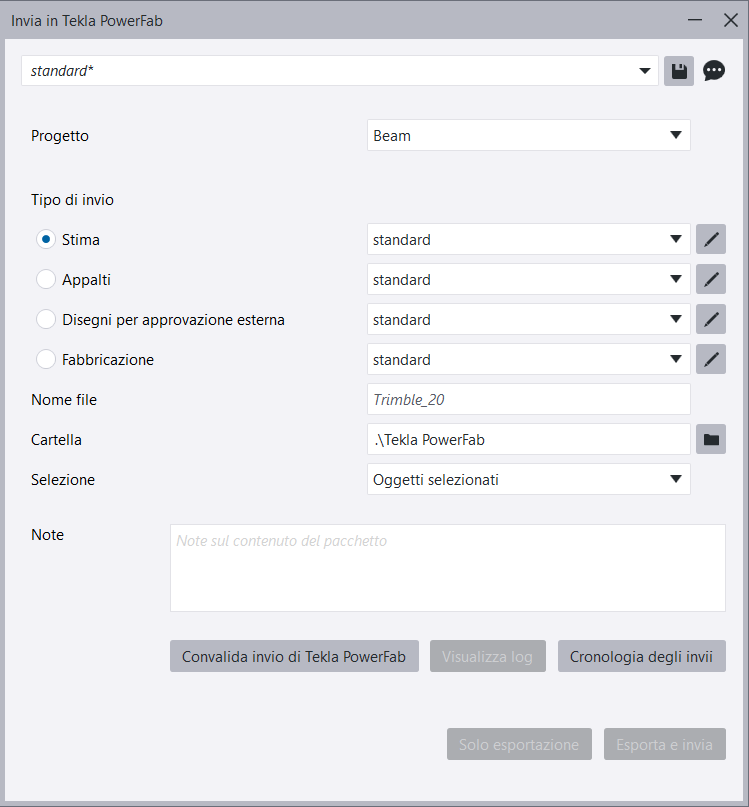

Lo strumento di invio guida l'utente durante l'esportazione e l'invio di diversi tipi di pacchetti al costruttore in qualsiasi fase del progetto. È possibile esportare i seguenti dati da Tekla Structures a livello locale per verificarli o direttamente in Tekla PowerFab per la stima, l'ordinazione dei materiali e la fabbricazione:

• Dati IFC
• dati per gli appalti
• disegni e informazioni sui disegni
• Dati CNC

È possibile esportare i dati IFC nel costruttore per la stima. Vedere Impostazioni di stima.

Per la fase degli appalti, è possibile creare un pacchetto per il costruttore per l'acquisto del materiale e definire le proprietà necessarie. Il formato file esportato è .trb. Vedere Impostazioni di approvvigionamento.

Quando i disegni sono pronti, è possibile inviarli all'ufficio tecnico per un processo di approvazione esterno. Una volta approvati i disegni, si è pronti per inviare il pacchetto per la fabbricazione. Il formato file esportato è .pfxt.

Vedere di seguito:

• Disegni per le impostazioni di approvazione esterne
• Impostazioni di fabbricazione

Per consentire collaborazione e comunicazioni senza problemi, è necessario selezionare un progetto Trimble Connect a cui sia l'utente che il costruttore sono connessi. Successivamente, il costruttore riceve le notifiche degli invii dell'utente in Tekla PowerFab. Il costruttore può quindi esaminare l'invio, accettarlo o rifiutarlo e inviare commenti all'utente.

È possibile visualizzare lo stato corrente, il contenuto di tutti gli invii e i commenti del costruttore in Cronologia degli invii.

Vedere Visualizzare la cronologia degli invii.

Per la gestione del processo degli appalti, è disponibile il nuovo strumento Controllo appalti. È possibile utilizzarlo per assegnare numeri ordine per i materiali da acquistare, in modo da consentire la gestione delle modifiche in un secondo momento nel progetto. Lo strumento consente inoltre di verificare facilmente se sono presenti modifiche nel modello che potrebbero influire sugli appalti e richiedere la ripresentazione di un pacchetto per gli appalti.

È inoltre possibile controllare e tenere traccia delle modifiche apportate all'acciaio già acquistato.

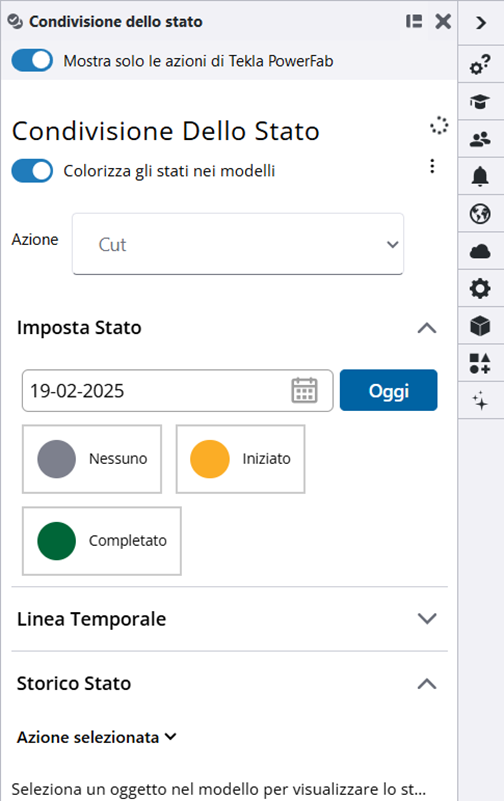

Il servizio Condivisione dello stato è stato aggiunto alla scheda della ribbon Trimble Connect per facilitarne l'utilizzo e anche per supportare il workflow di Tekla PowerFab Connector.

Condivisione dello stato dispone dello switch Mostra solo le azioni di Tekla PowerFab per visualizzare rapidamente lo stato del costruttore.

Vedere Condivisione dello stato rinnovata.

L'importazione da Tekla PowerFab è ancora disponibile come funzionalità separata. Vedere Importa in Tekla PowerFab. È consigliabile utilizzare la condivisione dello stato anziché l'importazione per gli stati.
