Altri miglioramenti apportati ai disegni
Tekla Structures 2025 include inoltre miglioramenti nelle prestazioni di apertura delle finestre di dialogo delle proprietà di disegno, impostazioni dettagliate a livello di oggetto, quotatura del disegno, note e marche del disegno, immagini di sviluppo, viste rete delle barre d'armatura del disegno, etichette delle viste di sezione e di dettaglio, motivi di retinatura e nella libreria 2D.
Finestre di dialogo dei disegni più veloci
Apertura delle proprietà della vista del disegno notevolmente più veloce
La finestra di dialogo del disegno Vista - Proprietà è ora memorizzata nella cache quando viene aperta per la prima volta, in modo che si apra molto più velocemente ogni volta che la si riapre nella sessione corrente di Tekla Structures.
Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP2.
Apertura delle proprietà regola di quotatura molto più veloce

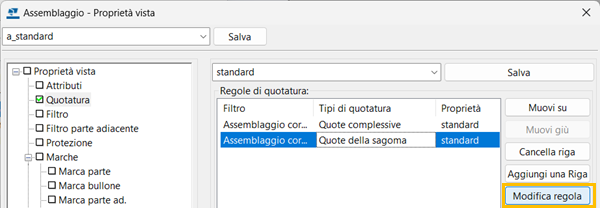

Il tempo di apertura della finestra di dialogo Proprietà regola di quotatura è stato notevolmente migliorato.
Pulsanti che funzionano correttamente nelle finestre di dialogo delle proprietà basate su tabelle

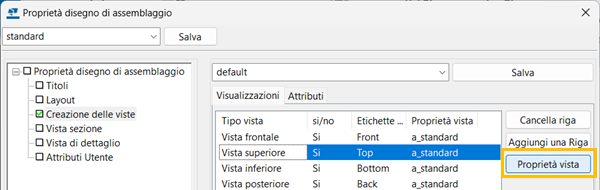

I pulsanti che agiscono sulle righe delle finestre di dialogo delle proprietà basate su tabelle nei disegni, come il pulsante Proprietà vista nel pannello Creazione delle viste nelle proprietà dei disegni di officina, unità di getto e assemblaggio e il pulsante Modifica regola nel pannello Quotatura nelle proprietà della vista disegno, ora funzionano la prima volta che si clicca sul pulsante, indipendentemente dalla modalità di selezione di una riga nella tabella. In precedenza, era spesso necessario fare clic due volte sul pulsante per farlo funzionare.
Anche le prestazioni di apertura di tutte le finestre di dialogo delle proprietà classiche nei disegni sono state migliorate.
Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP4.
Migliore ordine delle regole nelle impostazioni livello oggetto dettagliate

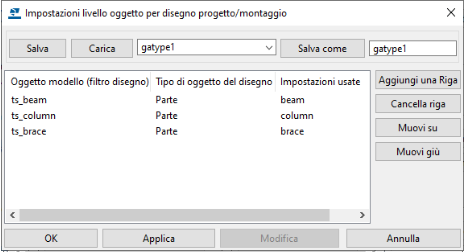

Quando si aggiungono nuove regole a un gruppo di regole nelle impostazioni livello oggetto dettagliate utilizzando il pulsante Aggiungi una Riga ed è stata selezionata una regola, la nuova regola verrà aggiunta dopo la regola selezionata. In precedenza, la nuova regola veniva sempre aggiunta per ultima nel gruppo di regole ed era necessario utilizzare i pulsanti Muovi su e Muovi giù per collocare la regola nella posizione desiderata nel gruppo di regole.
Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP3.
Per ulteriori informazioni sulle impostazioni livello oggetto dettagliate, vedere Creazione e applicazione di impostazioni livello oggetto dettagliate in un disegno di progetto e montaggio.
Miglioramenti apportati alla quotatura
Utilizzo dei gradiani nelle quote angolari
Nei disegni è ora possibile utilizzare i gradiani (gon) anziché i gradi nelle quote angolari.
Ad esempio, nei disegni di progetto/montaggio in cui è mostrato l'allineamento di un ponte con la strada sottostante, è prassi comune mostrare l'angolo tra due in gradiani anziché in gradi.

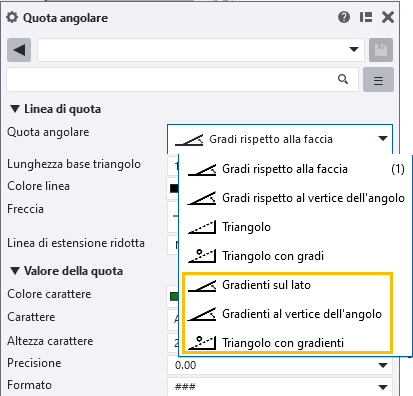

Sono disponibili nuove opzioni gradiane nel pannello delle proprietà di quota angolo, nella barra degli strumenti contestuale, nelle proprietà quota del disegno di progetto/montaggio e nelle finestre di dialogo delle proprietà quota precedenti:
Gradiani sul lato
Gradiani al vertice dell'angolo
Triangolo con gradianti
È possibile utilizzare la nuova opzione avanzata, XS_ANGLE_GRADIAN_SIGN per impostare il segno gradiano desiderato. Il valore predefinito è "g". Questa opzione avanzata si trova nella Proprietà disegni categoria della finestra di Opzioni avanzate dialogo.
Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP4.
Per ulteriori informazioni sulle proprietà di quota, vedere Proprietà quota.
Personalizzazione dei simboli frecce linea di quota per le quote radiali
È ora possibile creare simboli frecce linea di quota personalizzati anche per le quote radiali.
Per informazioni dettagliate sulla personalizzazione dei simboli frecce linea di quota, vedere Personalizzazione delle frecce linea di quota linee quota.
Miglioramenti apportati alla quotatura del gruppo di barre d'armatura
Note associative utilizzate nelle etichette
Lo strumento Quotatura gruppo barre d'armatura ora utilizza note associative nella creazione di etichette. Ora gli attributi utente nelle etichette di quota del gruppo di barre d'armatura vengono aggiornati automaticamente quando vengono modificati gli oggetti del modello a cui sono associati.
Combina marche uguali
È possibile utilizzare la nuova impostazione Combina marche uguali nelle schede Marche aggiuntive per raggruppare le marche duplicate in un'unica marca.
Quotatura delle barre inclinate nei set di barre d'armatura
Ora è possibile quotare le barre inclinate nei set di barre d'armatura.
Per ulteriori informazioni sulla Quotatura gruppo barre d'armatura, vedere Quotatura del gruppo di barre d'armatura.
Migliore riconoscimento dei fori circolari nella quotatura dei fori
Il metodo di quotatura Quote dei fori ora riconosce meglio i fori circolari nella quotatura basata sulla vista. Ora un poligono regolare con almeno 8 punti è considerato come un foro circolare. Ad esempio, un taglio poligonale con smussi d'angolo arrotondati ora viene riconosciuto come foro circolare.
Per ulteriori informazioni sulla quotatura basata sulla vista, vedere Aggiunta di quote automatiche a livello di vista.
Miglioramenti apportati alla quotatura del trattamento superficiale
-
Nella quotatura basata sulla vista, l'opzione Unisci in un'unica linea Per nome ora supporta il trattamento superficiale.
-
In Quote del filtro, tutti i punti di vertice di un trattamento superficiale poligonale possono ora essere quotati selezionando l'opzione Tutti i punti (l'ultima opzione) dalla lista Quota su.
Miglioramenti apportati a note e marche di disegno
Aggiunta di note associative con i valori applicati
È stato aggiunto un nuovo comando per l'aggiunta di note associative, Con valori applicati, disponibile di default sulla ribbon nell'ambiente di default. Questo comando consente di creare note associative utilizzando il valore selezionato per l'impostazione Linea guida nelle proprietà nota associativa. Gli altri tre comandi della nota associativa non consentono di utilizzare un valore applicato per l'impostazione Linea guida, ma utilizzano sempre il valore predefinito definito per ciascun comando: Con linea guida, Senza linea guida o Lungo la linea.
Il nuovo comando Aggiungi nota associativa con i valori applicati viene utilizzato di default quando si seleziona il comando Aggiungi nota associativa dal menu di scelta rapida o dalla lista di oggetti del pannello proprietà del disegno oppure si immette il comando in Avvio rapido.
Se il comando Con valori applicati non è visualizzato sulla ribbon, è possibile aggiungerlo tramite l'editor ribbon.
Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP1.
Per ulteriori informazioni sulle note associative, vedere Aggiunta di note associative nei disegni.
Sfondo marca adattato al bordo della marca
Lo sfondo della marca viene ora adattato al contorno esatto del bordo quando è selezionata l'opzione Opaco. In precedenza, solo il testo veniva mascherato.
Ora:
In precedenza:
Per ulteriori informazioni sulle proprietà delle marche, vedere Proprietà delle marche.
Marcatura del gruppo di barre d'armatura che utilizza note associative nelle etichette
La marcatura del gruppo di barre d'armatura ora utilizza note associative nella creazione di etichette. Ora gli attributi utente nelle marcature del gruppo di barre d'armatura vengono aggiornati automaticamente quando vengono modificati gli oggetti del modello a cui sono associati.
Per ulteriori informazioni su Marcatura gruppo barre d'armatura, vedere Aggiunta di marche d'armatura con l'applicazione Marcatura gruppo barre d'armatura.
Miglioramenti apportati agli esplosi armatura
Nuove opzioni di posizionamento in Disegna esploso armatura
Nell'applicazione Disegna esploso armatura è ora possibile posizionare le sagome di piegatura e le note nell'area selezionata nel disegno utilizzando la nuova opzione Posizione Posizione personalizzata nei blocchi allineati. Questa opzione consente di distribuire le sagome di piegatura e le note in colonne nell'area selezionata. Per impostazione predefinita, tutte le barre all'interno di una colonna sono allineate verticalmente. Per selezionare l'area, cliccare sul pulsante Seleziona una posizione blocco. Posizione personalizzata nei blocchi allineati è disponibile solo se è stata selezionata l'opzione di creazione Esploso e marcatura armatura. Con questa opzione di posizione, è inoltre possibile posizionare orizzontalmente le sagome di piegatura utilizzando l'opzione Orientamento: Ruota in orizzontale.
Per ulteriori informazioni sull'applicazione Disegna esploso armatura, vedere Disegno dell'esploso delle armature con l'applicazione Disegna esploso armatura.
Specchiatura di immagini di esploso armatura
È ora possibile specchiare gli esplosi armatura nelle marche delle barre d'armatura orizzontalmente o verticalmente attraverso le proprietà degli esplosi armatura a livello oggetto utilizzando le nuove opzioni Specchia nelle proprietà esploso armatura:
La specchiatura è disponibile nelle modalità Un fattore e Due fattori.
Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP1.
Per ulteriori informazioni sugli esplosi armatura delle barre d'armatura nelle marche, vedere Aggiunta di esplosi armatura nelle marche delle barre d'armatura.
Miglioramenti apportati alla rietichettatura delle viste sezione e delle viste di dettaglio

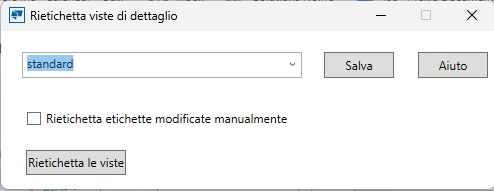

Rietichetta viste sezione e Rietichetta viste di dettaglio sono stati trasformate in applicazioni. In precedenza erano macro, che presentavano alcune limitazioni. È disponibile una nuova finestra di dialogo per le applicazioni, in cui è possibile salvare e caricare le impostazioni e scegliere di rietichettare le etichette della vista modificate manualmente. In alcuni casi, le viste sezione e le viste di dettaglio erano etichettate in modo errato, mentre ora le etichette vista sono corrette.
Per informazioni dettagliate sulla rietichettatura delle viste sezione e delle viste di dettaglio, vedere Modifica, disposizione e allineamento delle viste disegno
Miglioramenti apportati a Rebar mesh view creator
Per ulteriori informazioni sulla creazione di viste di rete nei disegni, vedere Creazione di viste di rete d'armatura.
Aggiunta dell'etichetta rete nella vista

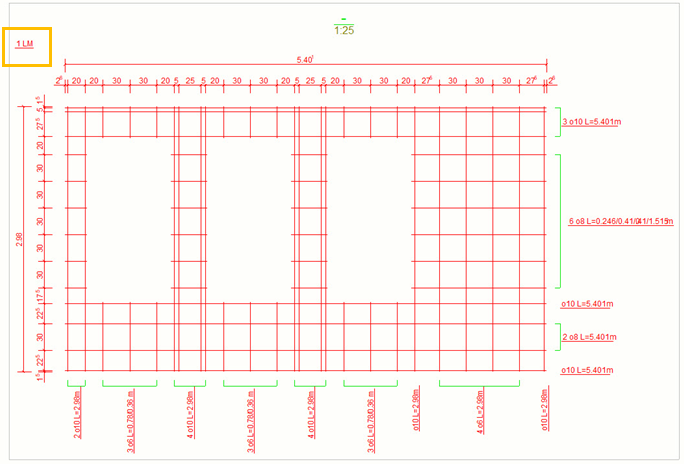

Una nuova opzione, Etichetta rete, è stata aggiunta nella finestra di dialogo Rebar mesh view creator per poter aggiungere un'etichetta di rete nell'angolo in alto a sinistra della vista. Le opzioni sono No e Posizione rete. Il valore della posizione della rete è costituito dal numero di posizione rete (ASSEMBLY.SERIAL_NUMBER) e il nome dell'assemblaggio (ASSEMBLY.NAME).
Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP1.
Aggiunto il supporto dei parametri della riga di comando
È ora possibile eseguire lo strumento Rebar mesh view creator dalla riga di comando.
Viste rete da tutti i tipi di viste
È ora possibile creare viste rete da qualsiasi tipo di vista, non solo dalle viste anteriore e posteriore. È inoltre possibile creare viste rete dalle viste nei disegni di progetto e montaggio.
Modifica della posizione del file di definizione dello schema di retinatura
Il file di definizione dello schema di retinatura hatch_types1.PAT è stato spostato da \common\inp a \common\system. In questo modo è più facile definire il proprio file di configurazione utilizzando XS_SYSTEM,XS_PROJECT XS_PROJECT o XS_FIRM. L'ordine di ricerca delle cartelle per gli schemi di retinatura è ora lo stesso degli altri file delle impostazioni: cartella modello, XS_PROJECT, XS_FIRM, XS_SYSTEM, XS_INP.
Miglioramenti apportati alle librerie 2D di disegno
Per informazioni dettagliate sulla libreria 2D, vedere Libreria 2D nei disegni.
Nuova opzione per scalare il testo separatamente
È possibile utilizzare la nuova opzione Scala testo nel menu Opzioni per bloccare o scalare l'altezza carattere quando si modifica la scala di un dettaglio in un disegno.

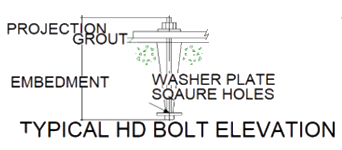

Prima (testo non scalato):

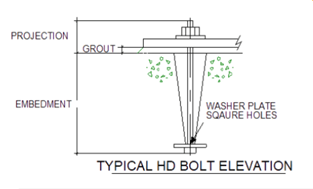

Dopo (Scala testo selezionato):
Altri miglioramenti apportati ai dettagli 2D
- La scalatura dettagli ora funziona come previsto e come descritto nelle istruzioni.
- La scala di dettaglio è ora corretta quando si inserisce un dettaglio in una vista esistente o si posiziona il dettaglio su carta senza creare una nuova vista.
- I colori sono ora visualizzati correttamente nei dettagli.
- La scalatura di marche, quote, testo e simboli ora funziona.
- Le immagini sono ora supportate.
- Il testo RTF è ora supportato e la scalatura del testo all'interno delle caselle di testo ora funziona correttamente.
- I problemi relativi alle linee guida del testo sono stati risolti.
- Le quote curve nei dettagli della libreria 2D ora funzionano correttamente.
- Un errore critico si verificava quando si utilizzava il comando Annulla dopo il comando Combina linee. Il problema ora è stato risolto.
- I dettagli delle versioni precedenti di Tekla Structures ora vengono riconosciuti correttamente e non causano più problemi di ridimensionamento.
- La scala del testo è ora corretta anche nei vecchi dettagli.
