È ora possibile visualizzare in anteprima i numeri posizione proposti prima di applicare i risultati della marcatura agli oggetti del modello, come parti, assemblaggi e oggetti d'armatura. In questo modo è possibile evitare lunghe indagini e correzioni di errori di marcatura, come la sovrapposizione di numeri posizione. Inoltre, diventa più facile rilevare modifiche accidentali in oggetti che sono già stati consegnati a una fabbrica o a un cantiere prima di assegnare i numeri posizione.

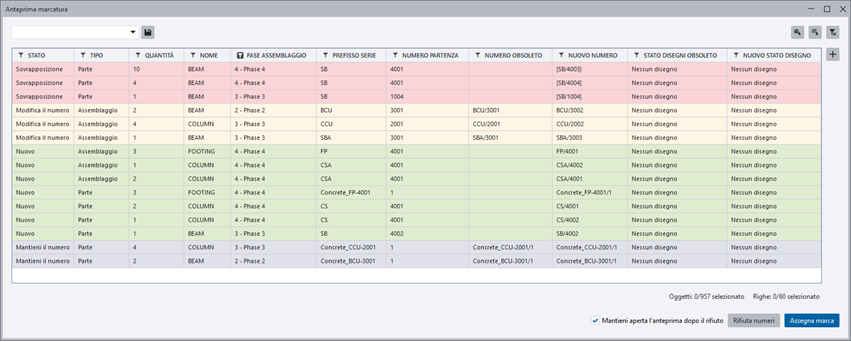

La nuova finestra di dialogo Anteprima marcatura si apre quando si avvia un comando di marcatura, Marca oggetti modificati o Marca le serie di marcatura degli oggetti selezionati dalla ribbon, o uno dei comandi Controlla e ripara > Marcatura dal menu File.

La finestra di dialogo Anteprima marcatura non viene visualizzata se si utilizza un modello di parti standard o se Sincronizza con il modello principale (salva-marca-salva) è selezionata nella finestra di dialogo Marcatura.

Nella finestra di dialogo Anteprima marcatura, è possibile filtrare e ordinare i risultati della marcatura in vari modi, nonché trovare gli oggetti con numeri sovrapposti che devono essere corretti. È quindi possibile accettare i numeri proposti oppure rifiutarli e tornare indietro per regolare le impostazioni di marcatura e il modello in base alle esigenze.

Se si rifiutano i numeri proposti o si annulla la marcatura, il modello non viene ricaricato, il che consente di risparmiare tempo. Inoltre, la clonazione automatica dei disegni avviene solo dopo aver accettato i risultati della marcatura.

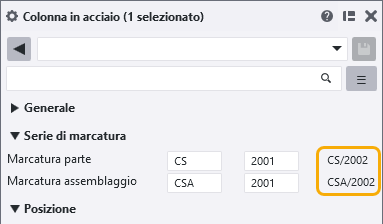

Dopo la marcatura, è ora possibile visualizzare i numeri posizione effettivi di parti, assemblaggi, unità di getto e assemblaggi di barre d'armatura selezionati nel pannello proprietà accanto al prefisso serie e numero partenza. Ad esempio:

Se nel modello sono selezionati più oggetti con numeri posizione diversi, viene visualizzato il testo Varia. Inoltre, in una lista vengono mostrati i diversi numeri posizione all'interno della selezione e, tra parentesi, il numero di oggetti con tali numeri posizione.

È possibile selezionare e copiare i numeri posizione dal pannello proprietà per un utilizzo successivo, ad esempio nei filtri. Tuttavia, non è possibile modificare i numeri posizione effettivi nel pannello proprietà, ma solo i prefissi serie e i numeri partenza.

Quando si utilizza il comando Modifica > Compara > Compara parti o Compara assemblaggi per confrontano gli oggetti del modello, in Tekla Structures viene visualizzato un report di confronto.

Il template del report di confronto TS_Report_Assembly_Comparison.rpt utilizzato per gli assemblaggi è stato leggermente aggiornato.

Per le parti è ora disponibile un nuovo template del report di confronto TS_Report_Part_Comparison.rpt separato.

Quando Tekla Structures è installato nella cartella ..\Program Files, questi template sono di default disponibili nella cartella ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Se necessario, è possibile personalizzare i modelli di report di confronto in base alle proprie esigenze. Copiare i template nella cartella progetto o azienda, quindi modificare i template copiati secondo necessità.

Anche i messaggi visualizzati nel report di confronto dopo l'utilizzo del comando Compara parti o Compara assemblaggi sono stati migliorati. I messaggi forniscono ulteriori informazioni sul motivo per cui gli oggetti confrontati sono diversi (o uguali) o marcati in modo diverso.

Questa correzione principale è stata già introdotta in Tekla Structures 2024 SP4.
