È ora possibile bloccare temporaneamente la direzione di modellazione con il tasto Maiusc quando si passa il puntatore del mouse su un punto di snap a una linea o un punto. Quando si rilascia il tasto Maiusc, il blocco della direzione viene rilasciato. Il blocco della direzione di modellazione in Tekla Structures funziona in modo simile al blocco dell'inferenza in SketchUp.

1. Eseguire un comando che richieda di selezionare dei punti.

   Ad esempio, iniziare a creare una trave.

2. Per bloccare la direzione del primo punto da selezionare, assicurarsi che il tasto di snap Snap ai punti più vicini (punti di linee) sia attivo.

3. Passare il puntatore del mouse su una posizione di snap a una linea, ad esempio la linea del bordo di una parte, una linea di riferimento della parte o una linea griglia.

4. Tenere premuto il tasto Maiusc per bloccare la direzione di modellazione.

   Se si tiene premuto Maiusc, la direzione è bloccata e qualsiasi punto sul quale è possibile eseguire lo snap viene proiettato sulla linea bloccata.

   È possibile eseguire lo snap a una linea o un punto:

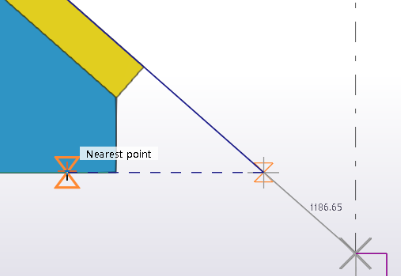

   • se si esegue lo snap a una linea (ad esempio, utilizzando il tasto di snap Snap ai punti più vicini (punti di linee)), il blocco della direzione estende la linea fino all'intersezione della prima linea bloccata.

   • Se si esegue lo snap a un punto (ad esempio, utilizzando il tasto di snap Snap ai punti finali o Snap ai punti medi), il punto viene proiettato perpendicolarmente alla linea bloccata.



     Un simbolo perpendicolare viene visualizzato quando il punto di snap viene proiettato perpendicolarmente alla linea bloccata.

5. Selezionare il primo punto.

6. Per bloccare la direzione per il secondo punto da selezionare, assicurarsi che sia attivo un tasto di snap che consente lo snap alle linee (ad esempio Snap ai punti più vicini (punti di linee)) o ai punti (come Snap ai punti finali o Snap ai punti medi).

7. Quando il simbolo di snap è visibile, tenere premuto il tasto Maiusc per bloccare la direzione.

8. Selezionare il secondo punto eseguendo lo snap a un punto o a una linea, come quando si seleziona il primo punto.

9. Continuare a selezionare altri punti, se necessario.

Il blocco della direzione funziona solo in modalità di modellazione, non nei disegni. Il blocco della direzione non funziona con lo snap numerico.
