Nuovi box di clip: attenzione a nuvole di punti, dettagli del modello di riferimento e dettagli del modello nelle viste modello

Con i nuovi box di clip in Tekla Structures 2025, è possibile isolare un'area specifica all'interno di un modello nascondendo il resto del modello.

Le caselle di clip consentono di concentrarsi sul dettaglio richiesto nel modello, senza la necessità di creare più piani di clip. È possibile isolare un'area del modello per un'ispezione più approfondita con un solo clic. È possibile creare un box di clip per ciascuna vista modello.

Con i box di clip, è possibile

creare un box di clip box attorno a un'area più ampia del modello selezionando un punto nel modello. Le dimensioni predefinite di una clipbox sono 5000 x 5000 x 5000 mm.
Creare una clipbox attorno a un oggetto selezionato nel modello.

Inoltre, è ora possibile creare i piani e i box di clip solo negli oggetti del modello di riferimento e nelle nuvole di punti selezionando la casella di controllo Ritaglia solo oggetti di riferimento in Vista > Ritaglio trovare il comando Avvio rapido. Se questa opzione è selezionata, gli oggetti nativi di Tekla Structures non vengono ritagliati. Quando la casella di controllo è deselezionata, i piani e i box di clip di tutte le viste ritagliano tutti gli oggetti.

Questa nuova opzione Ritaglia solo oggetti di riferimento sostituisce l'opzione avanzata utilizzata in precedenza XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE.

Creazione di un box di clip attorno a un punto selezionato

Nella scheda Vista cliccare su Ritaglio > Box di clip o trovare il comando in Avvio rapido.
Nel modello selezionare il punto centrale per il box di clip.
È stato creato un box di clip. L'asse del box di clip segue il piano di lavoro.
Per modificare la posizione del box di clip, selezionare un nuovo punto centrale per il box di clip.
Per terminare la creazione di un box di clip, premere Esc.

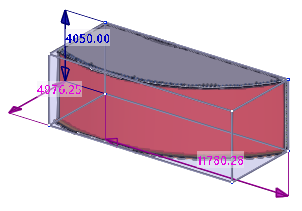

Per regolare le dimensioni del box di clip, selezionare il box di clip.
Le grip della modifica diretta vengono visualizzate nel box di clip.
Trascinare una qualsiasi delle grip o modificare i valori di quota.

Creazione di un box di clip ritaglio attorno a un oggetto selezionato

Oltre al box di clip di default, è possibile creare un box di clip attorno a una parte, un assemblaggio, un bullone, un'armatura, un modello di riferimento, un oggetto di riferimento selezionato oppure edifici o spazi nella gerarchia della struttura. Il box di clip contiene quindi solo l'oggetto selezionato.

Nel modello selezionare l'oggetto attorno al quale creare il box di clip.
Cliccare con il pulsante destro del mouse e selezionare Crea box di clip.
Il box di clip viene creato attorno all'oggetto selezionato. L'orientamento del box di clip segue il sistema di coordinate dell'oggetto selezionato.
Per regolare le dimensioni del box di clip, selezionare il box di clip.
Le grip della modifica diretta vengono visualizzate nel box di clip.
Trascinare una qualsiasi delle grip o modificare i valori di quota.
