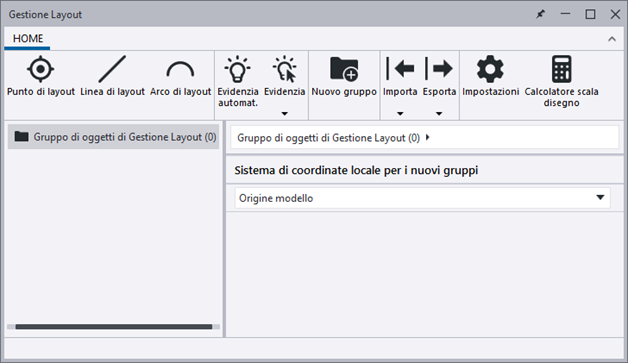

Nuova interfaccia utente di Gestione layout

L'interfaccia utente Gestione layout è stata rinnovata. La nuova interfaccia utente include molti miglioramenti che consentono di personalizzare le impostazioni in base ai requisiti di progetto. L'interfaccia utente Gestione layout ora offre, ad esempio, navigazione semplice, strumenti intuitivi della ribbon e gestione automatica degli errori.

Creazione di punti, linee e archi di layout

È ora possibile creare punti di layout, linee di layout e archi di layout utilizzando i comandi nella finestra di dialogo Gestione layout. I pulsanti di comando sulla ribbon Gestione layout aprono le finestre di dialogo in cui è possibile definire le proprietà.

È ora possibile definire facilmente la dimensione di default di punti, linee e archi di layout nelle impostazioni Gestione layout. Cliccare sul pulsante in Gestione layout per aprire le impostazioni. Come in precedenza, è possibile definire anche classe e forma per i punti e classe per linee e archi. In precedenza, la proprietà Classe era denominata Colore nelle impostazioni.

Funzionalità di raggruppamento migliorate

Le funzionalità di raggruppamento migliorate consentono una migliore organizzazione dei dati di layout. La limitazione di un massimo di 255 gruppi era già stata rimossa in Tekla Structures 2024 SP1.

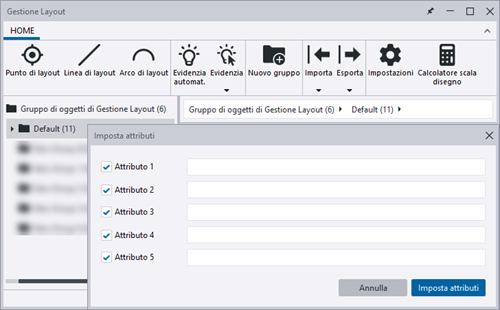

È ora possibile aggiungere UDA a gruppi di punti nella nuova finestra di dialogo Imposta attributi per semplificare la gestione e l'identificazione in cantiere. Cliccare con il pulsante destro del mouse su un gruppo in Gestione layout per aprire la finestra di dialogo.

Rilevamento automatico degli errori

Quando si immettono i valori, Gestione layout ora mostra automaticamente un avviso se il valore inserito non è adatto.

Miglioramenti apportati alle funzioni di importazione ed esportazione

Opzioni di importazione ed esportazione per Trimble Connect

È ora possibile utilizzare i nuovi comandi di importazione ed esportazione per trasferire i dati di layout da e verso Trimble Connect senza sforzo per consentire una condivisione dei dati senza problemi con i file aggiornati automaticamente. I dati di layout vengono importati ed esportati in formato file Trimble FieldLink .tflx.

Miglioramenti apportati alle finestre di dialogo di importazione ed esportazione

Le finestre di dialogo di importazione ed esportazione sono state migliorate per offrire un'area di anteprima più ampia che semplifica la visualizzazione e la verifica dei dati, soprattutto quando si lavora con set di dati di grandi dimensioni. È stata inoltre aggiunta una barra di avanzamento per mostrare lo stato dell'importazione e dell'esportazione dei dati.

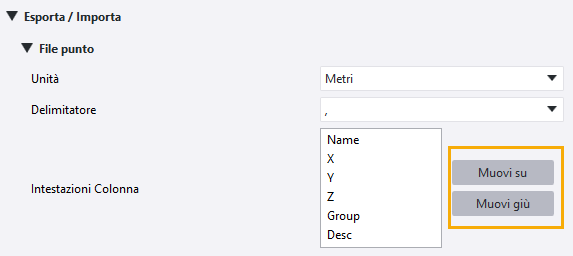

Nelle impostazioni Gestione layout è ora possibile modificare facilmente l'ordine delle colonne nelle finestre di dialogo di importazione ed esportazione.

Le finestre di dialogo di importazione ed esportazione ora contengono solo schede con contenuto. Ad esempio, se non sono presenti archi di layout, nella finestra di dialogo non viene visualizzata una scheda per gli archi di layout.

Rilevamento degli errori di importazione/esportazione

Viene ora visualizzato un messaggio di errore se si tenta di importare o esportare un file formattato in modo non corretto.
