Utilizzando il servizio di piattaforma Trimble Reality Capture, è possibile collegare nuvole di punti in hosting in un progetto Trimble Connect esistente senza dover archiviare localmente file di nuvole di punti di grandi dimensioni nel computer. L'utilizzo delle nuvole di punti direttamente dal cloud migliora la collaborazione e la precisione dei progetti.

Quando è necessario accedere a una nuvola di punti, è possibile attivarla in Tekla Structures e utilizzarla rapidamente.

La licenza del servizio di piattaforma Trimble Reality Capture è necessaria per il fornitore di nuvole di punti (geometra o altro proprietario dello scanner) per archiviare e condividere i dati di scansione: lo streaming di nuvole di punti del servizio della piattaforma Trimble Reality Capture non richiede una licenza separata. La licenza è necessaria affinché il fornitore della nuvola di punti memorizzi e condivida i dati di scansione nel servizio di piattaforma Trimble Reality Capture. Gli utenti Trimble Connect possono utilizzare il servizio di piattaforma Trimble Reality Capture semplicemente attivando o disattivando il pulsante nell'interfaccia utente di Trimble Connect per accedervi. Otterranno 10 gigabyte di spazio di archiviazione gratuito, quindi è facile provare e, se è necessario più spazio, possono acquistare una licenza.

Per saperne di più sul servizio, vedere Trimble Reality Capture.

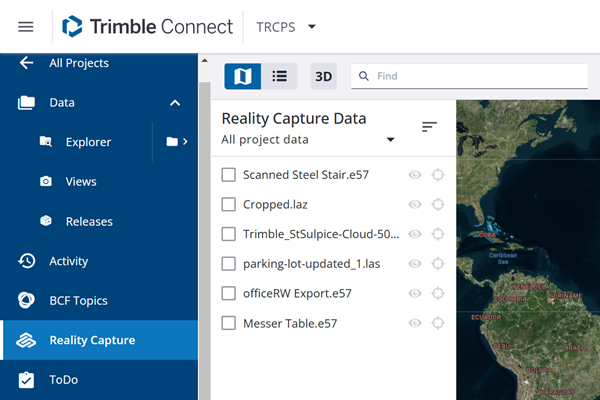

Nuvole di punti in Trimble Connect:

Modifiche apportate alla finestra di dialogo Collega nuvola di punti

La finestra di dialogo Collega nuvola di punti è stata modificata in modo che il collegamento di nuvole di punti in hosting in un progetto Trimble Connect, il collegamento di nuvole di punti dal Web e il collegamento di nuvole di punti in locale abbiano ora schede specifiche: Trimble Connect, URL e Locale.

Collegare nuvole di punti in hosting in un progetto Trimble Connect:

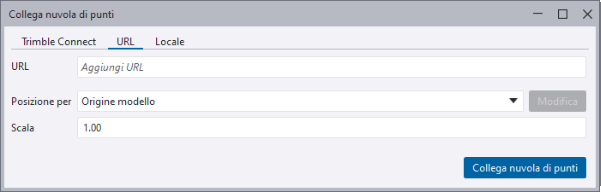

Collegare nuvole di punti dal Web:

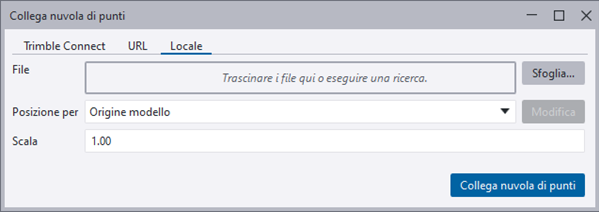

Collegare nuvole di punti localmente:

Collegamento di una nuvola di punti da un progetto Trimble Connect

• Nel pannello laterale Tekla Structures cliccare sul pulsante Nuvole di punti, quindi su Collega. Nella finestra di dialogo Collega nuvola di punti, nella scheda Trimble Connect, selezionare un progetto Trimble Connect. Durante il caricamento delle nuvole di punti per il progetto selezionato viene visualizzato un indicatore di carico . Selezionare una nuvola di punti in hosting nel progetto Trimble Connect e cliccare su Collega nuvola di punti.
• È possibile passare a qualsiasi Trimble Connect progetto con nuvole di punti nel servizio senza dover eseguire alcuna operazione specifica nel Tekla Structures modello. È inoltre possibile cercare le nuvole di punti nella finestra di dialogo Collega nuvola di punti.
• Una volta collegata la nuvola di punti, è possibile visualizzare la nuvola di punti nel modello selezionando la vista del modello in cui visualizzarla e cliccando sul pulsante a forma di occhio accanto alla nuvola di punti nel pannello laterale, proprio come in precedenza.
• Una volta collegata, la nuvola di punti non sarà più disponibile per l'associazione nella finestra di dialogo Collega nuvola di punti.

Prestazioni migliorate

È ora possibile eseguire lo zoom, il panning e la rotazione dei modelli con file delle nuvole di punti locali di grandi dimensioni molto più velocemente di prima. Questo miglioramento semplifica l'utilizzo delle nuvole di punti per la creazione di modelli, l'estrazione di quote e il controllo delle interferenze.

Usabilità migliorata

È ora possibile isolare più facilmente le aree di interesse nelle nuvole di punti utilizzando la nuova funzionalità Box di clip del menu Ritaglio della scheda della ribbon Vista. Per creare piani di clip o box di clip solo per gli oggetti del modello di riferimento e le nuvole di punti, passare a Vista > Ritaglio e selezionare la casella di controllo Ritaglia solo oggetti di riferimento. Questo comando è disponibile anche in Avvio rapido.

Per informazioni dettagliate sugli strumenti di ritaglio, vedere Creazione di piani di clip e box di clip.
