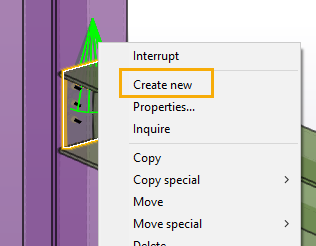

Divisore automatico

Con questo nuovo componente lavorazioni, è possibile generare separatori che dividono le barre lunghe in set di barre d'armatura in modo che le barre non superino la lunghezza di stock.

Mensole e incavi (82)

Nella scheda Configurazione è disponibile una nuova impostazione Parti di taglio nell'unità di getto, in cui è possibile definire la classe o il nome delle parti dell'unità di getto che vengono evitate quando mensole o incavi attraversano le parti.

Ancoraggi incorporati (008)

Nella scheda Avanzate è ora possibile selezionare nell'impostazione Includi armatura in COG se il peso dell'armatura nell'unità di getto è incluso nel calcolo COG.

Armature di Bordo e Spigolo (62)

Nella scheda Barre laterali è disponibile una nuova impostazione in cui è possibile scegliere di creare un gruppo di più barre laterali con uno spessore copriferro specifico o un singolo gruppo di barre laterali al centro della parte.

Rinforzo del foro per solette e pareti (84)

Nella scheda Barre laterali è ora possibile gestire la creazione di barre laterali su ciascun lato del foro separatamente e definire la relativa lunghezza.

Armatura longitudinale (70)

Nella scheda Parametri è ora possibile utilizzare le opzioni Ignora tagli, Classe di taglio e Nome taglio per definire se le barre vengono tagliate e quali tagli vengono ignorati.

Barre rete elettr., Barre rete elettr. per area

Nella scheda Giunzione è ora possibile selezionare una nuova opzione non simmetrica per Simmetria giunzione che consente di posizionare la barra corta sul lato destro.

Armatura colonna rettangolare (83)

Nella scheda Estremità barre è ora possibile definire le quote a gomito separatamente per le barre d'angolo e le barre laterali.

Scala in calcestruzzo armato (95)

• Nelle schede delle barre C, D, E, G e K, è ora possibile definire un commento e un nome per le barre aggiuntive.

• Nella scheda Barra H è ora possibile definire la spaziatura e gli offset iniziale/finale separatamente per le barre superiore e inferiore.

Appoggio con spinotto (75)

Quando si creano dadi, è ora possibile definire se il dado sarà di tipo poligonale o di tipo a trave con profilo.

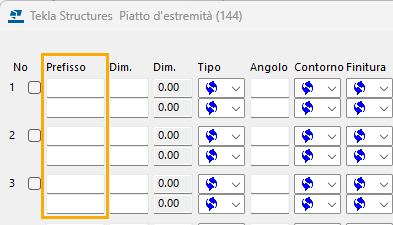

Prefissi di saldatura per i componenti in acciaio

È ora possibile definire i prefissi di saldatura per le saldature sopra e sotto la linea nella finestra di dialogo saldature per i componenti in acciaio. In precedenza, era possibile solo definire i prefissi nel pannello proprietà.

Rinforzo Apex (106)

È ora possibile creare fori zincati nella scheda Fori.

Piastra di base (1004)

Nella scheda Barre di ancoraggio, ora è possibile definire il numero posizione dell'assemblaggio per il piatto rondella.

Piastra di base (1004), Piastra di base irrigidita (1014), Piastra di base irrig. anima (1016), Piastra di base (1042), Piastra di base U.S. (1047), Piastra base circ. (1052), Piastra di base colonna rastremata (1068)

• Il tipo di unità di getto della malta ora è Gettato in opera.

• Nella scheda Barre di ancoraggio è ora possibile definire la distanza tra la piastra di base e il dado o la rondella creata sopra la piastra di base.

• Ai componenti della piastra di base è stato aggiunto un nuovo tipo di barra di ancoraggio che consente di segnalare UDA specifici con oggetti barra di ancoraggio o con oggetti piastra di base. La verifica degli oggetti della barra di ancoraggio da questi componenti della piastra di base riporterà i valori UDA per: RodSize, RodMaterial, e EmbedmentThickness.

Trave con irrigidimento (129), Completa penetrazione (184), Piatto taglio a piena altezza Tipo S (185)

È ora possibile utilizzare saldature separate per il piatto irrigidimento e il piatto di taglio.

Piastra bullonata (11), Tube gusset (20), Incrocio con piastra (62)

Nella scheda Immagine è ora possibile definire la quota di estensione del piatto piastra dal lato opposto quando la piastra attraversa la parte principale.

Piastra bullonata (11), Appoggio (30), Rinforzo (40), Giunto di connessione U.S. (77), Piatto d'estremità (101), Piatto d'estremità con piatti di flangia di compensazione (111), Stub (119), Angolari (141), Angolari su due lati (143), Piastra di accoppiamento semplice (146)

• Nelle schede Bulloni è ora possibile definire un commento bulloni.

• Nelle schede Bulloni Commento bullone è stato sostituito con Commento.

Piastra bullonata (196), Giunto a L (175)

• È ora possibile definire la proprietà Fine per tutte le parti.

• È ora possibile definire la proprietà Classe per tutte le parti.

Connessione a momento bullonata (134)

• È ora possibile definire la proprietà Fine per tutte le parti.

• Nella scheda Piatti di flangia è ora possibile scegliere nella nuova impostazione Preparazione Saldatura Necessaria se creare i tagli poligonali di preparazione saldatura.

Traliccio Calastrellato (S6)

Ora è possibile definire il posizionamento collegamento in modo simile al posizionamento calastrello nella scheda Parametri.

Scala sostegno (S60)

• Nella scheda Gabbia è possibile definire la proiezione della lunghezza delle barre verticali quando la gabbia viene creata con il tipo di gradino sinistro o destro.

• Nella scheda Gabbia è disponibile un nuovo cerchio di tipo O che crea cerchi sulla faccia interna dei cosciali.



• Nella nuova scheda Barre di ancoraggio è ora possibile definire se i bulloni o i componenti personalizzati vengono utilizzati come ancoraggi.

• Nella scheda Supporti è ora possibile scegliere di creare supporti lato posteriore come polybeam.



Angolari (141), Angolari su due lati (143)

Ora è possibile creare un angolare di montaggio anche quando i componenti vengono utilizzati in connessioni di tipo trave-trave.

R_Rail on bayonnet (J10)

Ora è possibile definire più di una riga di bulloni.

Incrocio con piastra (62), Piastra d'angolo (63)

Nella scheda Conn controv. è ora possibile definire la parte principale del bullone per il profilo L o la piastra di connessione piatto al controvento.

Piatto doppio (1022)

Quando ora di definisce 0.0 come valore del diametro foro nella scheda Piatto laterale non viene creato alcun foro.

Piatto d'estremità (29)

È ora possibile creare fori zincati nei piatti d'estremità nella nuova scheda Fori.

Piatto d'estremità (101), Piatto d'estremità con piatti di flangia di compensazione (111)

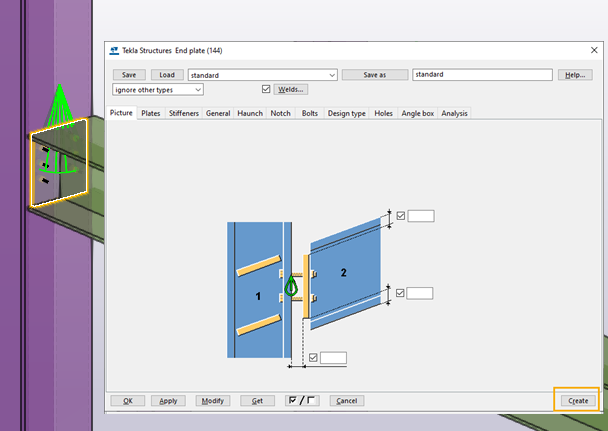

Piatto d'estremità (144)

Nella scheda Piatti è ora possibile definire se viene creato un piatto console nel piatto d'estremità. Il piatto console viene creato quando si definisce uno spessore per il piatto.

Handrailing (1024)

Nella scheda Parti è ora possibile definire se il parapiede viene creato come piatto o come trave con un profilo specifico.

Rinforzo (40)

Nella scheda Piatti aggiuntivi è ora possibile definire l'offset orizzontale dei piatti bullonati superiore e inferiore sui lati sinistro e destro.

Joining plates (14)

Nella scheda Parti è ora possibile selezionare in Posiziona i piatti centrati se i piatti vengono creati come centrati nel punto di origine della connessione.

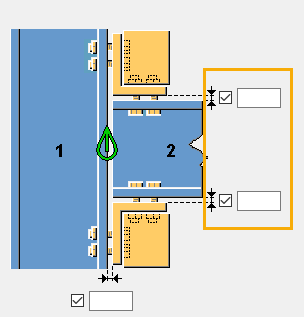

Putrella-colonna 2 lati (162)

Nella scheda Stabilizzatore è ora possibile definire offset verticali separati per i piatti stabilizzatori sul lato vicino e sul lato lontano.

Trave tralicciata su colonna, tipo 1 (161), Trave tralicciata su due lati a col. (162)

Nella scheda Parti è ora possibile definire che gli irrigidimenti vengano creati sotto la piastra superiore.

Trave tralicciata su colonna, tipo 2 (163)

Nella scheda Appoggio è ora possibile creare gli smussi per il piatto verticale e definire le quote dopo aver scelto di creare l'appoggio come due piatti.

JP Completa penetrazione speciale (185)

Ora è possibile creare piatti rinforzo nella scheda Rinforzo.

Scala (S35)

Nella scheda Immagine è disponibile un nuovo cerchio di tipo O che crea cerchi sulla faccia interna dei cosciali.

Dettaglio base prof. L (1020)

Nella scheda Bulloni è ora possibile definire la lunghezza di taglio del bullone, i fori asolati e il numero di bulloni e la spaziatura tra bulloni nella piastra di base.

Giunto a L (175)

Nella scheda Parti ora è possibile definire il numero posizione dell'assemblaggio e la proprietà Classe per le parti. È possibile definire gli smussi d'angolo nella nuova scheda Parametri.

Parapetti a travi mult. (S84)

Nella scheda Parti è ora possibile definire se il parapiede viene creato come piatto o come profilo di trave.

Piatto d'estremità irrig. parz. (65)

Nella scheda Parametri è ora possibile creare smussi su tutti e quattro gli angoli del piatto di taglio.

Parapetto da piano a piano (90)

Nella scheda Parametri è ora possibile scegliere di creare il parapetto come polybeam.

Parapetti (S77)

• Nella scheda Parapetti è disponibile una nuova impostazione, Collega chiusura, in cui è possibile scegliere se creare una connessione tra la chiusura e il primo o l'ultimo montante.

• I tagli guide centrali nel primo e nell'ultimo montante ora tagliano solo un lato del montante.

Piatti di unione arrotondati (124)

• Nella scheda Parametri è ora possibile definire diversi spazi di saldatura per parte principale e parte secondaria.



• Nella scheda Parti è ora possibile creare i piatti ad anello.

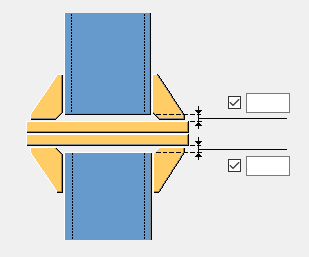

Seat Conn Type 1 (52), Seat Conn Type 2 (54), Seat Conn Type 3 (59), Seat Conn Type 4 (57)

Nella scheda Immagine è ora possibile definire offset verticali separati l'appoggio superiore e inferiore.

Nella scheda Bulloni secondari è ora possibile separare i bulloni in due gruppi di bulloni. Di default, i bulloni vengono creati come un unico gruppo di bulloni.

Appoggio tipo 9 (73)

Nella scheda Parametri è ora possibile specificare tre diversi tipi di tagli a misura per la parte secondaria.

Appoggio in sommità (37), Appoggio (39)

Nella scheda Bulloni è ora possibile eliminare i bulloni.

Giunto di connessione U.S. (77)

È ora possibile utilizzare la saldatura 8 per le saldature tra la parte principale o secondaria e i piatti di flangia interni o esterni.

Scale (S71)

È ora possibile specificare più distanze orizzontali tra i bulloni nel file steps.dat. L'opzione l ora supporta la specifica di diverse distanze tra parentesi quadre.

Montante piatto doppio (87), Dettaglio Base Scala (1039)

Nella scheda Bulloni è ora possibile definire la direzione di bullonatura.

Montanti (S76)

• È ora possibile creare montanti come componenti personalizzati.

• Ora è possibile definire un'altezza aggiuntiva per il primo montante. In precedenza, lo stesso valore veniva utilizzato per il primo e l'ultimo montante.

Piatto d'estremità irrigidito (1014), Piatto d'estremità irrigidito anima (1016), Piastra di Base Semplice 2 (1031), Dettaglio scale (1038), Stairs detail (1039), Base plate (1042), Dettaglio scale (1039), Piatto di Appoggio U.S. (1044), Piastra di base U.S. (1047), Piastra di base circolare (1052), Piastra di base (1053), Box Colonna Piastra di Base (1066), Piastra di base colonna rastremata (1068)

Nelle schede Bulloni è ora possibile definire un commento bulloni.

Piatto d'estremità irrigidito (27)

• Nella scheda Parametri è ora possibile definire l'offset del piatto di taglio dall'asse anima della parte secondaria e l'offset irrigidimento dal piatto di taglio.



• Nella scheda Parti è ora possibile definire l'altezza, la larghezza e la classe dei piatti adattamento.

Piatto d'estremità irrigidito (27), Stub (28), Appoggio in sommità (37), Appoggio (39), Rinforzo (40), Piatto d'estremità irrig. parz. (65), Angolari (141), Piatto d'estremità a due lati (142), Piatto d'estremità (144), Irrigidimento (1003)

In precedenza, il valore smusso di default veniva arrotondato ai 5 mm più vicini. Ora il raggio del profilo viene utilizzato come valore di default.

Stiffeners (1003)

Nella scheda Parti è ora possibile definire la proprietà Fine per gli irrigidimenti.

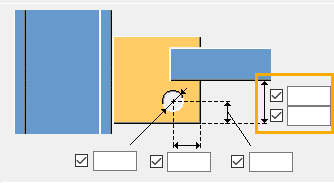

Stub Connection (119)

• Nella nuova scheda Piatto superiore/inferiore è ora possibile definire l'angolo tra l'irrigidimento anteriore superiore e inferiore e l'orizzonte. In precedenza, era possibile definire solo l'angolo inferiore. L'angolo non può essere definito in situazioni inclinate o oblique.

• Nella scheda Immagine è ora possibile definire la larghezza del piatto superiore e inferiore.

Tower 1 diagonal (87)

Nella scheda Bulloni è ora possibile specificare il tipo di foro, la rotazione dei fori asolati e in quale parte vengono creati i fori asolati.

Tube crossing (22), Piastra di accoppiamento semplice (35), Shear plate to tube column (47), Shear plate built-up T (69), Saldata alla flangia superiore (147)

Nella scheda Bulloni è ora possibile definire la direzione di bullonatura.

Tube gusset (20)

• Nella scheda Conn controv. è ora possibile creare gli smussi sul piatto di connessione anche sul lato del piatto di connessione più vicino al controvento.



• Nella scheda Piastra è ora possibile creare quattro smussi sul piatto piastra quando la piastra viene creata su un colonna.

Angolari su due lati (143)

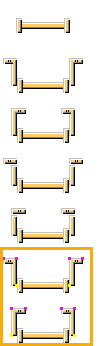

Nella scheda Parti sono ora disponibili due nuovi tipi di connessioni di sicurezza, in cui è smussato l'angolo dell'angolare.

Piatto d'estremità a due lati (142)

Nella scheda Intaglio è presente una nuova opzione dimensione di taglio per misurare le dimensioni dal bordo della flangia della trave principale e dal bordo esterno della flangia superiore della trave principale.

Piastra di base U.S. (1047)

Nella scheda Parametri è stata rimossa l'opzione per selezionare bulloni o fori.

Piatto di Appoggio U.S. (1044)

• Nelle schede Irrigidimenti (Stiffeners) e Irrigidimenti 2 è ora possibile definire gli angoli di rotazione del poligono irrigidimento e dell'irrigidimento e impostare separatamente i tipi di forma e smusso degli irrigidimenti sinistro e destro.

• È ora possibile definire la proprietà Classe per tutte le parti nel componente.

• Nella scheda Barre di ancoraggio è ora possibile definire il prefisso assemblaggio e il numero partenza per il profilo di ancoraggio.

Piastra di base irrig. anima (1016)

Ora è possibile creare lo smusso inferiore sull'irrigidimento anima quando l'irrigidimento è inclinato.

Saldatura trave con trave (123)

Nella scheda Smussi è ora disponibile un nuovo tipo smusso per gli smussi dell'anima della trave secondaria.

Preparazione saldatura (44)

Nella scheda Parametri sono ora disponibili due nuovi tipi di smusso per gli smussi d'anima della trave secondaria.

Piastra saldata (10)

Nella scheda Conn controv., è ora possibile scegliere di creare un intaglio arrotondato nelle parti secondarie.

Windbracing (S55), Vertical bracing (S56)

Nella scheda Parametri è ora possibile definire la proprietà Classe per le sottoconnessioni utilizzate per collegare controventi diagonali e travetti.

Connettore arcareccio in legno (15)

Nella scheda Parti è ora possibile selezionare le opzioni invertite per la Posizione L per saldare il lato più corto del profilo alla parte principale.

Scala Tipo 1 (S72), Scala Polybeam (S73)

È ora possibile definire la proprietà Fine per tutte le parti.

Incrocio con piastra flangiata (60)

• È ora possibile utilizzare la saldatura 8 per creare una saldatura tra il piatto di tenuta e la piastra.

• Nella scheda Piastra, è ora possibile definire una tolleranza tra la piastra e i piatti di connessione e gli angolari.



Piastra (58), Piastra su tubo (59), Incrocio con piastra (60)

Nelle schede Conn a Piastra 1 e Conn a Piastra 2 e nella scheda Bull.Piastra2, è ora possibile selezionare se la piastra o l'angolare (profilo L) è impostato come parte principale del componente per i bulloni.

Scala Tipo 3 (S74)

È ora possibile definire un prefisso profilo gradino nella scheda Pan Z.

Ancoraggi incorporati (8)

Ora è possibile immettere percorsi file più lunghi, fino a 256 caratteri, nella casella Cerca file di configurazione della scheda Posizionamento. In precedenza, la lunghezza massima del percorso era di 80 caratteri.

Service pack Tekla Structures 1

Scala in calcestruzzo armato (95)

È ora possibile utilizzare le barre Barra L per rinforzare tutti i gradini creati dal componente. In precedenza, il numero massimo di gradini da rinforzare era 34.

Service pack Tekla Structures 1

Piastra di base (1004), Piastra di base (1042)

È ora possibile specificare una classe per la malta nella scheda Barre di ancoraggio.

Service pack Tekla Structures 2024 3

Piatto taglio a piena altezza Tipo S (185), JP Completa penetrazione speciale (185)

È ora possibile definire lo smusso inferiore del piatto di taglio nella scheda Piatti.

Service pack Tekla Structures 1

Piatto d'estremità irrigidito (27)

Nella scheda Parti è ora possibile selezionare nell'impostazione Usa saldatura poligonale se utilizzare una saldatura poligonale quando lo spazio tra il piatto d'estremità superiore o inferiore e la flangia della trave è inferiore a 2 mm.

Service pack Tekla Structures 2024 5

Stiffeners (1003)

È ora possibile selezionare nella scheda Parametri se il componente cerca le parti inserite create come composti delle parti saldate.

Service pack Tekla Structures 3

Stub Connection (119)

• Nella scheda Immagine è ora possibile definire le dimensioni del tronchetto come distanza dalla linea centrale della parte principale al bordo esterno del primo piatto d'estremità.

• Nella scheda Immagine è ora possibile definire l'offset del piatto superiore e del piatto inferiore dall'anima della parte principale.

• È ora possibile definire l'offset verticale del piatto d'estremità 1 nella scheda Parti.

Service pack Tekla Structures 1

Tube gusset (20)

• Nella scheda Piastra è disponibile una nuova impostazione per la creazione degli smussi. È ora possibile creare quattro smussi sul piatto piastra quando la piastra viene creata tra le flange della parte principale. In precedenza, era possibile creare due smussi.

• In precedenza, gli smussi sul piatto piastra venivano creati solo quando la connessione veniva utilizzata su una parte secondaria. Questo problema è stato risolto e gli smussi vengono creati anche per più di una parte secondaria.

Service pack Tekla Structures 1
