I formati di esportazione STEP e IGES estendono le possibilità di interoperabilità per servire i produttori di corrimano e i relativi processi di fabbricazione, nonché la progettazione meccanica assistita da computer.

È possibile esportare i profili in acciaio e le entità di collegamento associate, come bulloni e saldature, come assemblaggi o singole parti. La geometria del modello Tekla Structures viene trasformata direttamente nei formati file STEP o IGES utilizzando la tecnologia Open CASCADE (OCCT), dove non sono necessari file di conversione.

Per ulteriori informazioni sui formati STEP e IGES, vedere STEP e IGES.

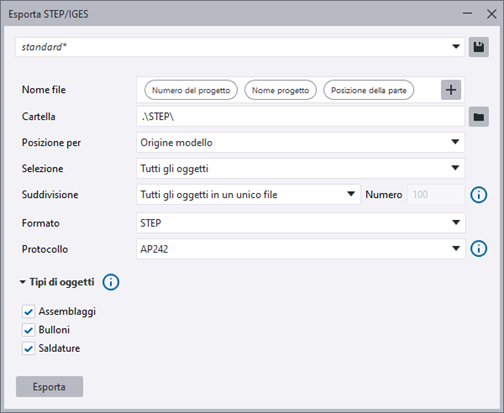

• Per avviare l'esportazione, cliccare sul nuovo comando File > Esporta > STEP/IGES. Caricare tutte le impostazioni di esportazione predefinite nel proprio ambiente oppure configurare l'esportazione in base alle esigenze. È possibile esportare tutti gli oggetti o quelli selezionati in relazione all'origine del modello, alle coordinate del piano di lavoro corrente o al punto base definito. Quando si è pronti, cliccare su Esporta. Di default, i file vengono esportati nella cartella \STEP all'interno della cartella modello corrente.



In precedenza, era necessario utilizzare l'estensione Multi-conversione in Tekla Warehouse o un software di terze parti per convertire i dati esportati nel formato STEP o IGES e talvolta anche rimodellare la geometria in un software di terze parti. L'esportazione e il rimodellamento richiedevano molto tempo e i file risultanti potevano essere di dimensioni eccessive.

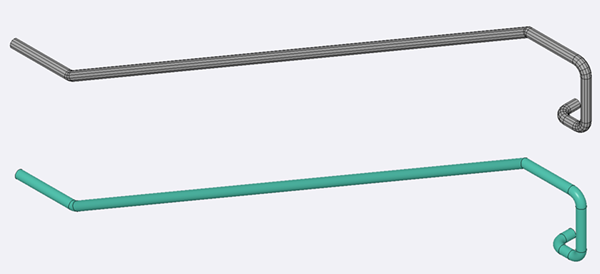

Nell'immagine seguente il corrimano nella parte superiore rappresenta l'output generato dall'estensione Multi-conversione. La geometria dell'oggetto esportato è sfaccettata e l'output non è adatto ai processi di produzione del corrimano. Il corrimano nella parte inferiore rappresenta l'output generato dall'esportazione STEP/IGES. Gli oggetti esportati hanno una geometria solida e l'output è adatto ai processi di produzione del corrimano in quanto tali.

Definizione del nome del file di esportazione utilizzando un template

È possibile definire il nome del file di esportazione immettendo il nome direttamente nella casella Nome file oppure cliccando sul pulsante più e cliccando due volte sugli elementi del nome file richiesto nella lista degli attributi. È possibile utilizzare una combinazione di testo e attributi. È inoltre possibile trascinare gli elementi del nome file in una nuova posizione o eliminare gli elementi selezionandoli e premendo Canc sulla tastiera o selezionando Elimina dal menu di scelta rapida. È possibile spostarsi nella casella utilizzando i tasti freccia e i tasti Home e Fine.

Esportazione di uno o più file

Suddivisione consente di scegliere se esportare utilizzando l'opzione Tutti gli oggetti in un unico file, Numero selezionato di oggetti in ciascun file o Un oggetto in ciascun file. Quando si esportano più file, l'esportazione aggiunge un numero consecutivo alla fine del nome file.

Protocollo applicativo STEP

Per i file STEP, è necessario selezionare il protocollo appropriato dell'applicazione: AP203, AP214 o AP242. Il protocollo applicativo da utilizzare dipende dal software che verrà utilizzato per aprire il file. AP203 è il protocollo più vecchio e AP242 il più recente.

Oggetti inclusi nell'esportazione

È possibile scegliere se includere Assemblaggi, Bulloni o Saldature nell'esportazione. Se si seleziona Assemblaggi, le parti in acciaio vengono esportate come assemblaggi interi, altrimenti le parti in acciaio vengono esportate come oggetti singoli.

Limitazioni nell'esportazione STEP/IGES

Attualmente, con l'esportazione STEP\IGES non vengono esportati i seguenti oggetti:

• Tipi di oggetti correlati allo sviluppo della lamiera, ad esempio piatti piegati e lofted
• Parti in cemento
• Profili deformati
• Profili deformati
• Armatura e rete
• Preparazioni saldatura
• Parti aggiunte
• Rivestimento
• Getti
