Nuove proprietà per colore e tipo di linee di sezione, linee nascoste personalizzate e linee centrali

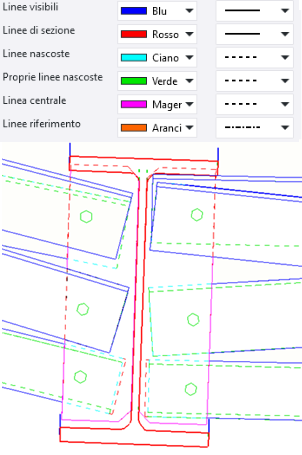

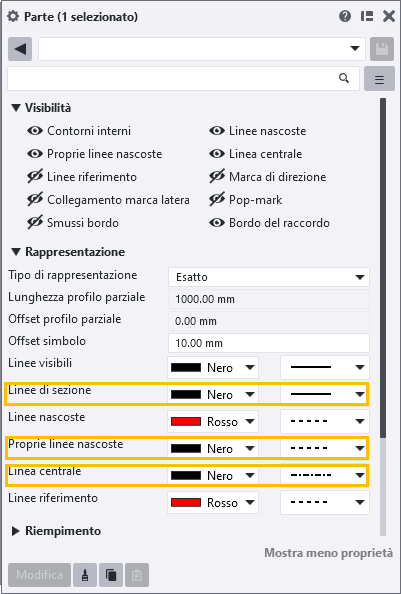

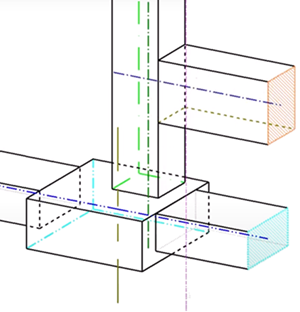

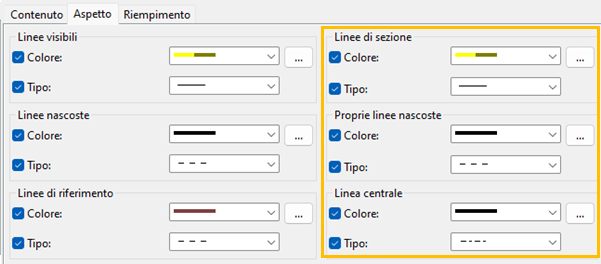

È ora possibile controllare il colore e il tipo di linee di sezione, le linee nascoste personalizzate e le linee centrali per le parti e le parti adiacenti nei disegni attraverso le proprietà a livello di oggetto e vista. Nei disegni di progetto e montaggio, è inoltre possibile gestire queste proprietà tramite le proprietà a livello di disegno. Le nuove proprietà linea supportano sia i colori standard che i colori RGB personalizzati.

Perché sono necessarie nuove proprietà linea?

• Il colore della linea di sezione potrebbe dover essere diverso in base al materiale della parte. Il colore selezionato influisce anche sullo spessore linea di sezione nell'output.
• Una parte può richiedere una linea centrale diversa per tipo o spessore.
• Talvolta è necessario controllare separatamente le linee nascoste e le linee nascoste personalizzate per garantire una chiara distinzione tra incavi, inserti e altri oggetti nascosti.

In precedenza era possibile controllare individualmente solo il colore e il tipo di linee visibili, linee nascoste e linee di riferimento per le parti e le parti adiacenti, ma non quelle delle linee di sezione, delle linee nascoste personalizzate o delle linee centrali. La proprietà Linee nascoste interessava anche le linee nascoste personalizzate. Inoltre, era possibile regolare solo il tipo di linea centrale e il colore della linea di sezione utilizzando le opzioni avanzate. Le opzioni avanzate elencate di seguito sono ancora supportate e sostituiscono le nuove proprietà linea impostate nelle proprietà a livello di disegno, vista o oggetto:

• XS_CENTER_LINE_TYPE
• XS_SECTION_LINE_COLOR_RGB

Linee nascoste personalizzate disponibili nel filtro di presentazione dell'esportazione DWG/DXF/DGN

Una nuova opzione, Proprie linee nascoste, è stata aggiunta alla lista Filtri presentazione nella finestra di dialogo Esporta disegni come DWG/DXF/DGN, che consente di mappare le proprie linee nascoste a un altro layer/livello.

Supporto Open API

Open API ora supporta le nuove proprietà per le linee delle parti del disegno e delle parti adiacenti: Linee di sezione, Proprie linee nascoste e Asse centrale.

Limitazioni

Le seguenti funzionalità non supportano le nuove proprietà linea:

• Finestre di dialogo delle proprietà dei disegni di produzione precedenti (visibili quando XS_USE_OLD_DRAWING_CREATION_SETTINGS è impostato su TRUE)
• La finestra di dialogo delle proprietà parte del disegno a livello di oggetto precedente disponibile solo tramite Avvio rapido
• Barra degli strumenti contestuale

Stampa di retinature di colore speciale in vecchi disegni

In Tekla Structures 2024, quando si stampavano i disegni creati in versioni precedenti a Tekla Structures 2024 utilizzando la modalità colore di stampa Bianco e nero o Scala di grigi Tekla, il colore speciale utilizzato nelle retinature nei vecchi disegni veniva stampato in nero, nascondendo tutte le linee e le marche sovrapposte. Nelle versioni precedenti di Tekla Structures, era possibile definire un colore speciale per le retinature utilizzando le opzioni avanzate XS_HATCH_SPECIAL_COLOR_R, XS_HATCH_SPECIAL_COLOR_G e XS_HATCH_SPECIAL_COLOR_B. Questo problema è stato risolto e il colore speciale viene visualizzato correttamente in tutte le modalità colore di stampa.

Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP1.

Tavolozza colori del disegno: nuova posizione per Invisibile e Nessuno

Le opzioni colore Invisibile e No si trovano ora alla fine della lista di colori standard nella tavolozza colori. In precedenza, si trovavano all'inizio. Invisibile e No possono essere visualizzati o meno nella tavolozza colori a seconda del punto in cui si apre la tavolozza colori e, in precedenza, la posizione degli altri colori poteva cambiare. Ora che la posizione dei colori non cambia più, la selezione dei colori è più efficiente.

Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP1.

Nuovo pulsante per la creazione di un nuovo file della tavolozza dei colori

La tavolozza dei colori include un nuovo pulsante Crea un nuovo file della tavolozza colori per creare una nuova tavolozza di colori vuota. Il nuovo pulsante si trova nella parte inferiore della finestra di dialogo della tavolozza colori ed è attivo in modalità di modifica del colore.

• Il Crea un nuovo file della tavolozza colori pulsante rimuove tutti i colori personalizzati dall'elenco colori e cancella il nome file della tavolozza dei colori, in modo da poter iniziare a creare la nuova tavolozza da zero.
• Per evitare lo svuotamento accidentale della lista colori, il pulsante non è attivo quando sono presenti modifiche non salvate nella finestra di dialogo della tavolozza dei colori.

Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP2.

Lo stato della tavolozza dei colori è ora condiviso

Lo stato della tavolozza colori, ovvero la modalità di visualizzazione della tavolozza colori (a griglia o elenco) e lo stato compresso o espanso delle categorie di colori Standard e Personalizzati, è ora condiviso tra tutte le posizioni in cui è possibile aprire la tavolozza colori e tra le modalità di modifica e selezione dei colori. Anche lo stato della tavolozza dei colori viene condiviso tra Tekla Structures le sessioni, mostrando automaticamente lo stato in cui si trovava la tavolozza dei colori al riavvio Tekla Structures.

Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP2.

Nuovi schemi linea personalizzati con colori RGB

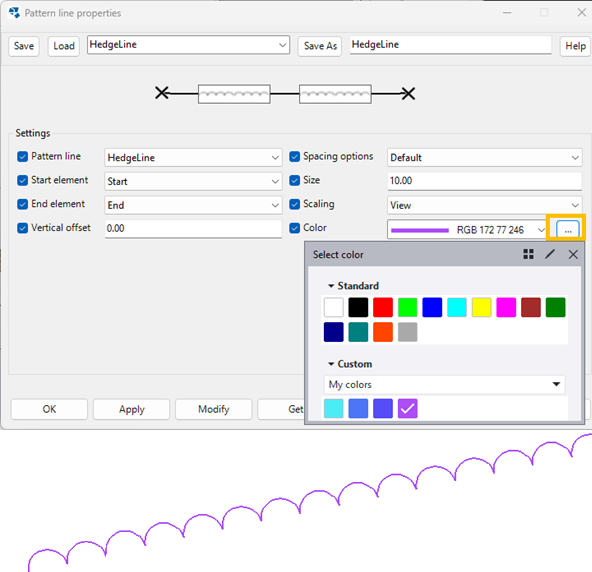

Ora è inoltre possibile applicare colori RGB personalizzati agli schemi linea aggiunti nei disegni utilizzando il comando Schema linea. Gli schemi linea sono linee speciali e complesse che è possibile creare e applicare facilmente ai disegni. Per utilizzare i colori personalizzati quando si aggiungono schemi linea, cliccare sul pulsante di navigazione inProprietà schema linea e selezionare un colore da una tavolozza colori personalizzata.

I colori personalizzati sono disponibili per la selezione quando si aggiungono schemi linea nel disegno utilizzando il Schema linea comando, ma non quando si creano i motivi di linea nel Editor schema linea.

Questo miglioramento è stato già introdotto in Tekla Structures 2024 SP3.

Per ulteriori informazioni sugli schemi linea, vedere Creazione e aggiunta di schemi linea nei disegni.
